水浸变送器的原理及应用

所谓水浸变送器是监测环境中是否存在漏水的一种变送器。在通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备机柜等安全防护方面，水浸传送器常用于判断场所内有无积水，并起到实时报警的作用。

水浸传感器

水浸传感器是组成水浸变送器的一部分。水浸传感器基于液体导电原理，用电极探测有水存在，再用传感器转换成干接点输出（干接点是一种电气开关，具有闭合和断开2个状态）。

水浸传感器分为接触式水浸传感器和非接触式水浸传感器。

接触式水浸传感器：利用液体导电原理进行检测。正常工作时，两极探头被空气绝缘；在浸水状态下探头导通，传感器输出干接点信号。当探头浸水高度超过设定时，从而产生告警信号。

建大仁科水浸传感器采用交变电流采集积水的电感参数，能准确区分是否发生水浸。

此外，接触式水浸传感器分两种检测方式：点式漏水检测和线式漏水监测。

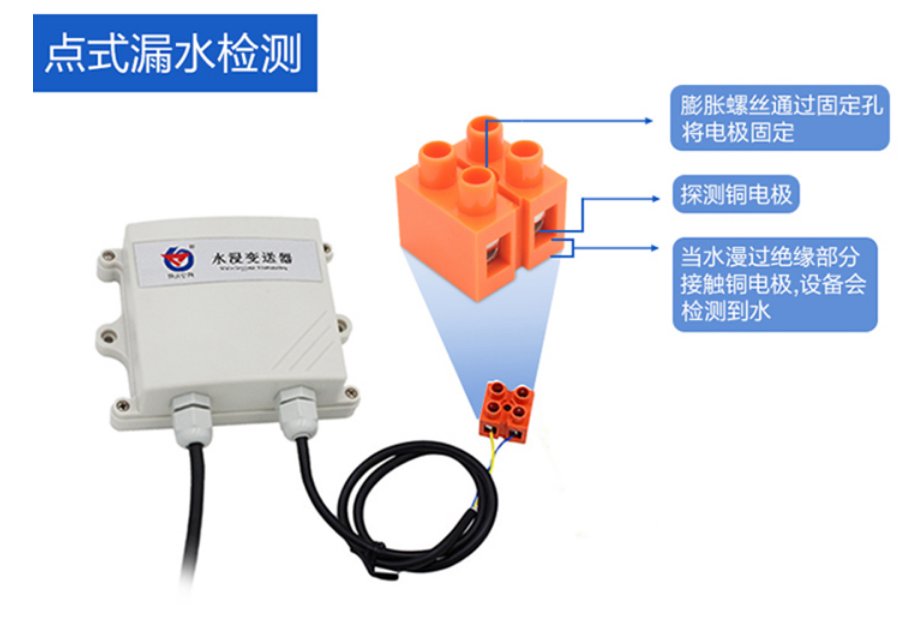

点式漏水检测：水浸传感器通过膨胀螺丝固定孔将探测铜电极固定。当水浸过绝缘部分时，设备会接通，从而检测到水的存在。

点式漏水检测可以定点检测漏水情况，但水量要到达一定高度时才能检测到水的存在。

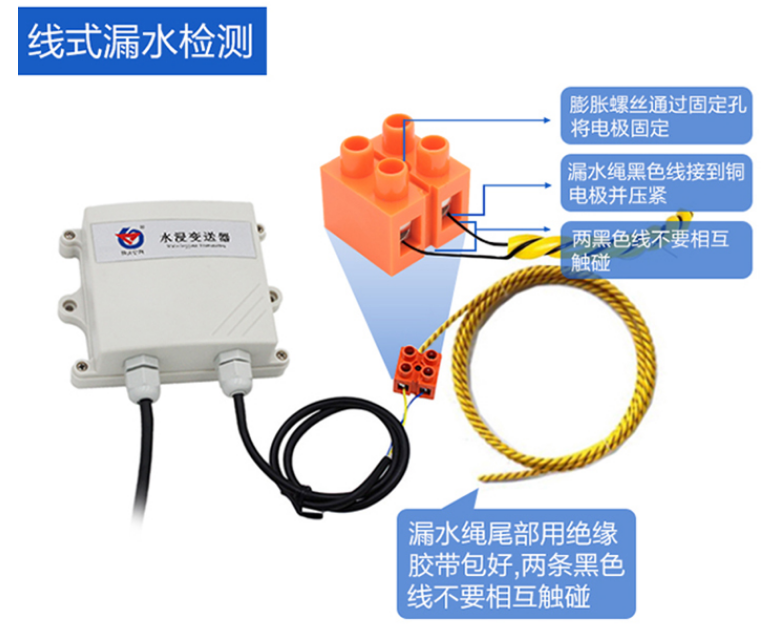

线式漏水监测：同样需要一台水浸传感器，然后在水浸传感器的探测铜电极上连接一根漏水绳，由漏水绳黑色线接到铜电极并压紧。注意：在安装时两根黑色线不要互相触碰。

工作时将漏水绳铺在地上，当出现漏水现象时，水浸润漏水绳使黑色导线接通，从而产生报警。这种监测方式的优点是能够测量大范围的场地，只要有漏水就检测到，不存在水位要求（漏水绳可延长至30m）。

非接触式水浸传感器：利用光在不同介质截面的折射与反射原理进行检测。塑料半球内放置有LED和光电接收器，当探测器置于空气中时，因全反射，绝大部分LED光子被光电接收器接收;当靠近半球表面时，由于光的折射，光电接收器接收到的LED光子将会减少，从而输出也发生改变产生报警。

建大仁科研发出产的水浸变送器是根据接触式水浸监测的原理进行工作的，通过电极监测，然后使用传感器进行干接点输出。根据需求不同，建大仁科研发出两种不同的水浸变送器：壁挂王字壳水浸变送器、卡轨壳水浸变送器。还有一款基于水浸传感器原理适用于无水环境，监测漏液情况的定位式水浸变送器。

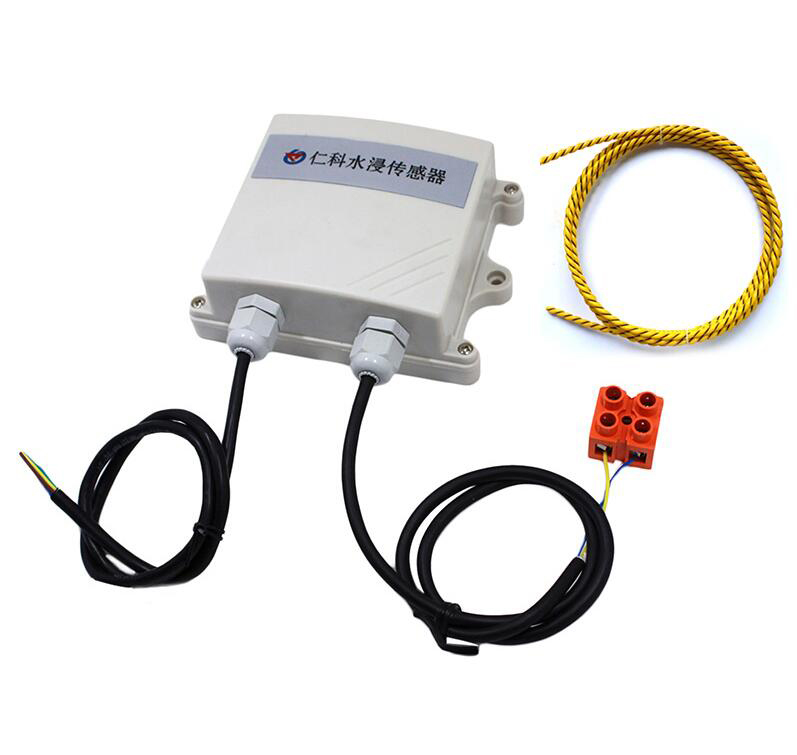

壁挂王字壳水浸变送器

建大仁科研发生产的壁挂王字壳水浸变送器，采用了防水王字壳，防护等级高，可长期应用于潮湿、高粉尘等恶劣场合。

该水浸传感器广泛适用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备、机柜以及其它需积水报警的场所。采用独有的交流检测技术，有效避免了浸水电极长时间工作氧化导致漏水灵敏度下降的问题。该设备可选485输出、开关量干接点输出。485输出为标准ModBus-RTU，通信距离可达2000 米，可直接接入现场的PLC、工控仪表、组态屏或组态软件。外接漏水电极可延长到30米，亦可外接长达30米漏水绳。

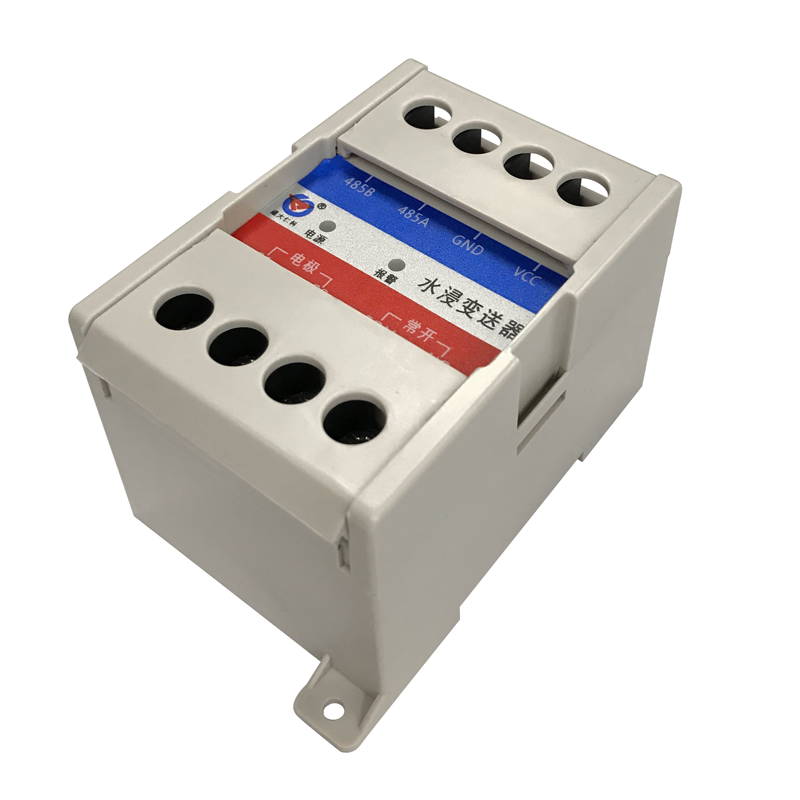

卡轨壳水浸变送器

建大仁科研发生产的卡轨壳水浸变送器，带有1路继电器常开点输出，方便接入现场设备，标准DIN35mm导轨安装，安装方便。

该水浸变送器广泛应用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备 机柜以及其它需积水报警的场所，产品采用独有的交流采样技术，确保测量电极长期保持灵敏，避免电极极化，寿命长，检测可靠。采用 485 通信接口标准 Mobus-RTU 通信协议，可接入现场组态系统或PLC。

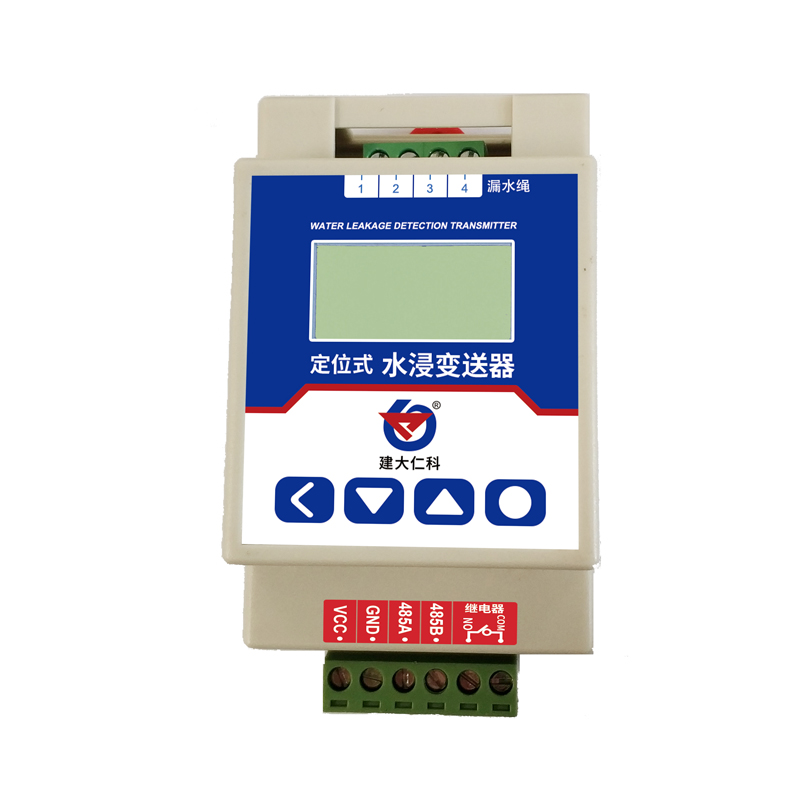

定位式水浸变送器

建大仁科研发生产的定位式水浸变送器，区别于以上两款设备，是我司专为机房等无水环境设计的检测漏水设备，方便实时检测机房内有无漏水状况并快速确定漏水点。漏水绳检测到漏液后可立即发出报警以及吸合继电器，继电器可外接声光报警，并在LCD显示屏上显示漏液位置。

该款设备采用标准 Modbus-RTU 协议，可连接至集成终端，方便统一管理。产品可作为独立的运行单元也可连接至PLC等其他集成器进行采集编程联网使用。设备体积占用空间小，采用128*64高清显示液晶模块，设备报警时可闪烁屏幕，黑暗场所也可及时观察到报警信息。继电器采用可自主选择默认通断模式，方便配置不同的声光报警器。
