一文了解城市内涝积水监测系统

积水监测系统是主要用于城乡道路中各低洼、易积水路段中测量的装置,拥有自动报警功能。市政管理部门可以根据积水监测系统所监测到的水位数据,从而判断城乡内涝情况,并制定合理计划,组织人员进行排水调度。交通管理部门可以根据积水监测系统获得个路段的实时积水水位,可以借助媒体工具进行传播,从而对人们做出出行提醒,避免出现交通事故,造成人员伤亡或者财产损失。

积水监测系统主要包括测量系统、报警系统、显示系统,环境监控云平台。由电子水尺、双色LED显示屏、电控箱(内含远程遥测终端)、报警灯、语音播报器和两米立杆组成。

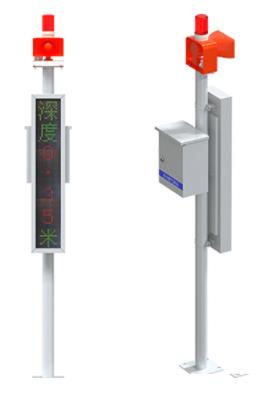

积水监测站

显示系统:

双色LED显示屏,在道路正常情况下,显示屏标识为绿色,在设备离线或者超限时,显示屏字体为红色,上下限阈值可以在移动端APP设置,若不进行设置,默认为0.15米。双色LED显示屏防水,即便在下雨的环境中也可以正常工作,显示屏中的汉字为滚动显示,在水位较深时会警示人们注意安全。环境监控云平台也会进行大屏显示。

测量系统:


电子水尺

积水监测系统中配备电子水尺,均运用先进处理芯片作为控制器,可以通过测量电极水位或者水位数据,足以应对环境恶劣的情况,具有极高的精度和抗干扰能力。电子水尺的外壳为不锈钢材料,硬度高,耐腐蚀,内部使用高封闭性的材料进行特殊处理,可以有效避免外界因素的影响。

报警系统:


语音报警器

积水监测系统中配备声光报警器和喇叭。当监测点的积水超过正常范围时,声光报警器会闪烁,同时喇叭播报“当前水位较深,注意行车安全”。声音大而洪亮,提醒来往车辆减速慢行,来往行人注意安全或绕道而行。如果在隧道安装,可以选择两边一边安装一组,进而更有效的提醒过往车辆注意安全。

与此同时,环境监控云平台会向管理人员通过语音、短信、邮件等方式进行报警通知,让其及时处理积水事件,避免造成重大损失。

积水监测系统的优点:

1. 实时监测:积水监测系统可以24小时不间断工作,且不受外部环境的影响,可以实时监测水位的变化。

2. 维护方便:参数可以通过蓝牙进行配置,方便快捷。

3. 远程控制:可以为积水监测系统加装高清摄像头,远程查看实时画面,调度人员,查看现场实情。

4. 传输距离远:显示屏与监测系统之间的传输为RS-485传输,传输距离可达2000米。数据以4G形式上传环境监控平台,不受距离限制,可以远距离查看现场监测数据。

综合而言,积水监测系统只要有需要监测水位的地方,均可以使用,在河道、地下排水管道使用,管理人员可以根据数据做出合理安排;在城乡路口低洼处、下穿式立交桥、隧道使用,可以提醒人们出行安全;用在地下车库的日常监测,还能够感知旱涝灾害,提醒人们注意财产安全,保障社会经济效益。
