485型土壤温度水分变送器
产品型号：RS-WS-N01-TR
USB土壤参数检测仪
LORA土壤采集器
壤博士记录仪
4G管式土壤墒情监测站
土壤张力传感器
太阳能充电板及支架
土钻
多土层土壤参数监测仪-5系列
土壤参数速测仪
管式土壤墒情监测仪
土壤PH变送器
土壤温度水分电导率三合一变送器
产品概述
该传感器适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。受土壤含盐量影响较小，适用于各种土质。可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。
该传感器广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。
功能特点
测量精度高，响应速度快、互换性好。
受土壤含盐量影响较小，可适用于各种土质。
电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。
完全密封，耐酸碱腐蚀，可埋入土壤或直接投入水中进行长期动态检测。
精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。
主要技术参数
| 直流供电（默认） | DC 4.5-30V | |
| 最大功耗 | 0.5W（24V DC供电） | |
| 工作温度 | -40℃~+60℃ | |
| 内核芯片耐温 | 85℃ | |
| 土壤水分参数 | 量程 | 0-100% |
| 分辨率 | 0.1% | |
| 精度 | 0-50%内±2%，@（棕壤，30%,25℃）； 50-100%内±3%，@（棕壤，60%,25℃） | |
| 土壤温度参数 | 量程 | -40~80℃ |
| 分辨率 | 分辨率：0.1℃ | |
| 精度 | ±0.5℃（25℃） | |
| 防护等级 | IP68 | |
| 探针材料 | 防腐特制电极 | |
| 密封材料 | 黑色阻燃环氧树脂 | |
| 默认线缆长度 | 2m，线缆长度可按要求定制 | |
| 外形尺寸 | 45*15*123mm | |
| 输出信号 | RS485(ModBus协议) | |
产品选型
RS- | 公司代号 | |||
WS- | 土壤温度水分变送器 | |||
SD- | 土壤水分变送器 | |||
N01- | RS485（ModBus-RTU协议） | |||
TR-1 | 土壤检测外壳 | |||
系统框架图

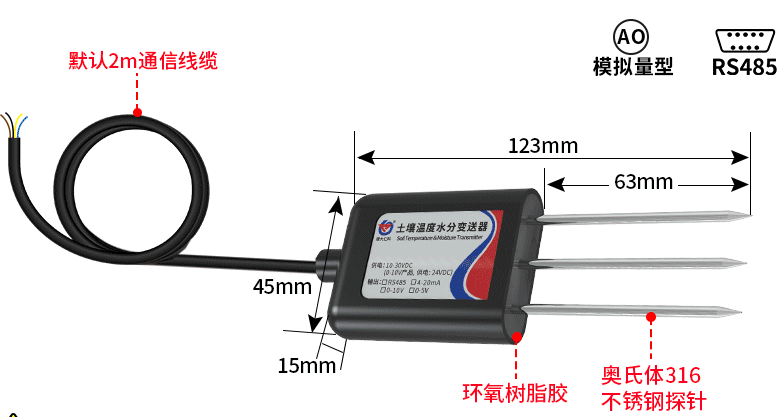

尺寸说明
设备尺寸图（单位：mm）

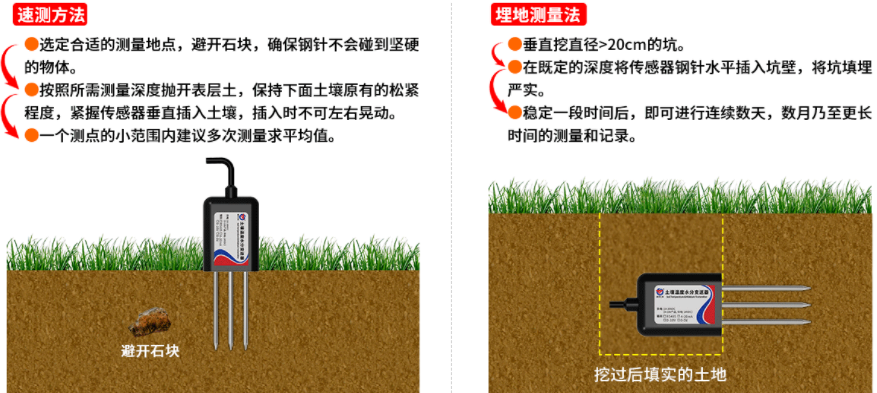

安装说明
速测方法：
选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小范围内建议多次测量求平均值。
埋地测量法：
垂直挖直径>20cm的坑，按照测量需要，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

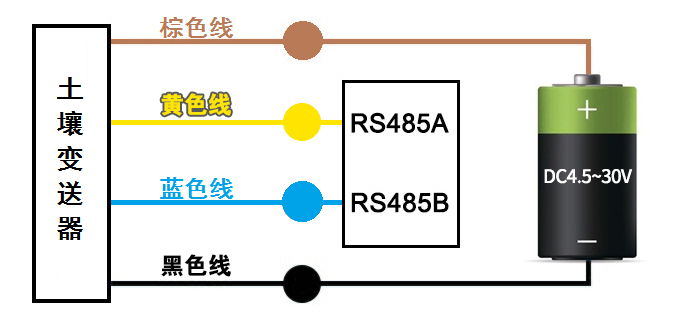

接口说明
线色 | 说明 | 备注 |
棕色 | 电源正 | 4.5~30V DC |
黑色 | 电源地 | GND |
黄色 | 485-A | 485-A |
蓝色 | 485-B | 485-B |
