长杆式噪声变送器
产品型号：RS-ZS-*-FL
该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方。
产品详情
产品概述
RS-ZS-*-FL噪声传感器是一款高精度的声音计量仪器，量程高达30dB~130dB，满足日常测量需求，广泛应用于家庭、办公、车间、汽车测量、工业测量等各种领域。
功能特点
采用高灵敏度的电容式麦克风，信号稳定，精度高；
设备外壳为304不锈钢材质，采用法兰式安装；
具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点；
量程高达30dB~120dB，满足日常测量需求，广泛应用于家庭、办公、车间、汽车测量、工业测量等各种领域。
主要技术参数
485型：
| 直流供电（默认） | 10~30V DC |
| 功率 | 0.1W |
| 变送器电路工作温度 | -20℃~+60℃，0%RH~95%RH（非结露） |
| 通信接口 | 485通讯（ModBus）协议 波特率：2400、4800（默认）、9600 数据位长度：8位 奇偶校验方式：无 停止位长度：1位 默认ModBus通信地址：1 支持功能码：03 |
| 参数设置 | 用提供的配置软件通过485接口进行配置 |
| 分辨率 | 0.1dB |
| 测量范围 | 30dB~130dB |
| 频率范围 | 20Hz~12.5kHz |
| 响应时间 | ≤3s |
| 稳定性 | 使用周期内小于2% |
| 噪声精度 | ±0.5dB（在参考音准，94dB@1kHz） |
模拟量型：
| 直流供电（默认） | 10~30V DC | |
| 最大功耗 | 电流输出 | 0.15W |
| 电压输出 | 0.18W | |
| 分辨率 | 0.1dB | |
| 变送器电路工作温度 | -20℃~+60℃，0%RH~95%RH（非结露） | |
| 测量范围 | 30dB~120dB | |
| 频率范围 | 20Hz~12.5kHz | |
| 响应时间 | ≤3s | |
| 稳定性 | 使用周期内小于2% | |
| 噪声精度 | ±0.5dB（在参考音准，94dB@1kHz） | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
产品选型
| RS- | 公司代号 | |||
| ZS- | 噪声变送器 | |||
| N01 | 485接口输出 | |||
| TTL-05 | TTL接口输出(5V供电) | |||
| TTL-12 | TTL接口输出(10-30V供电) | |||
| I20- | 4～20 mA电流输出 | |||
| V05- | 0～5V电压输出 | |||
| V10- | 0～10V电压输出 | |||
| FL | 法兰安装 | |||

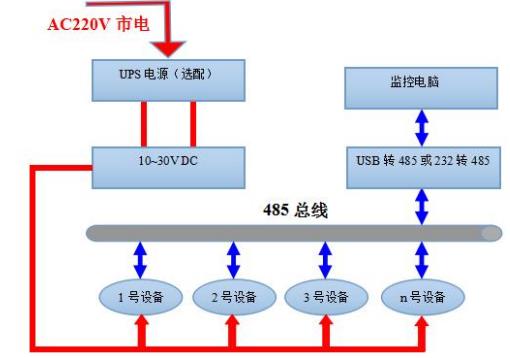

系统框架图

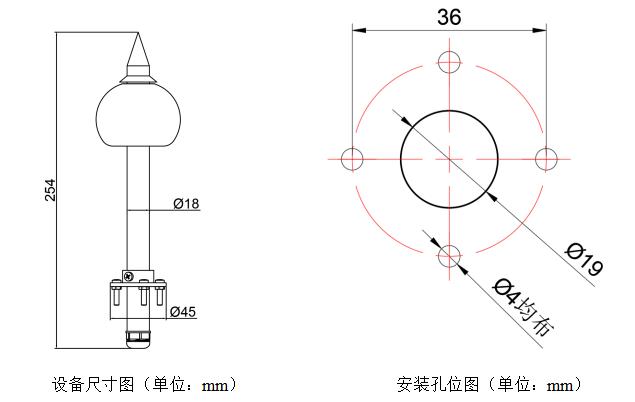

尺寸说明

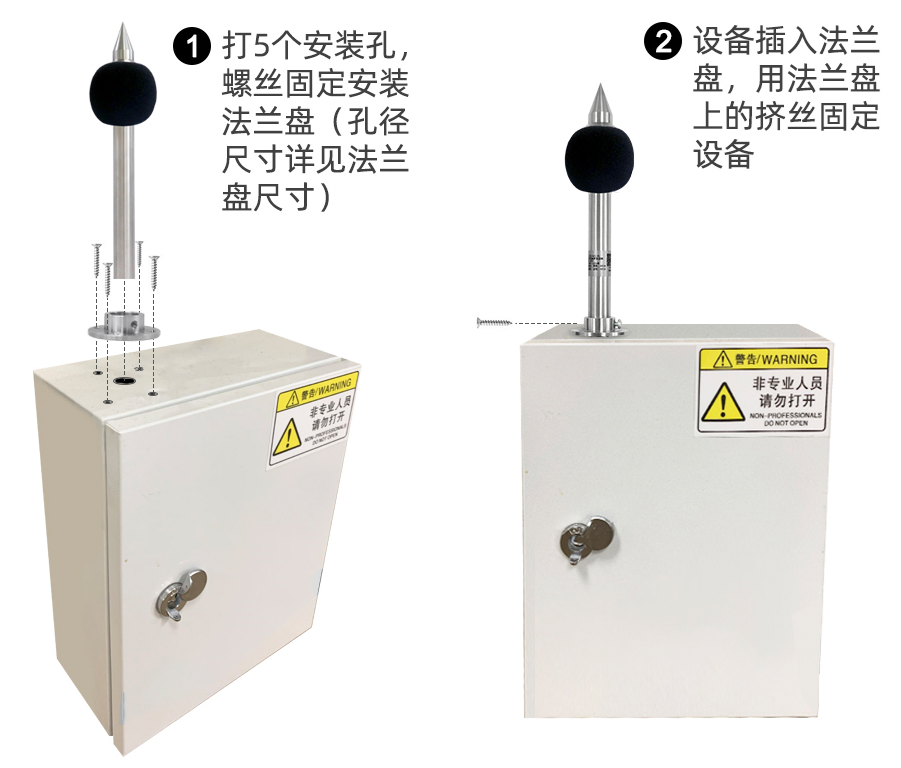

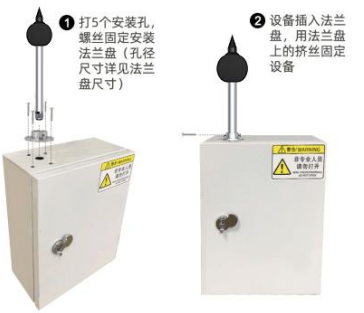

安装说明

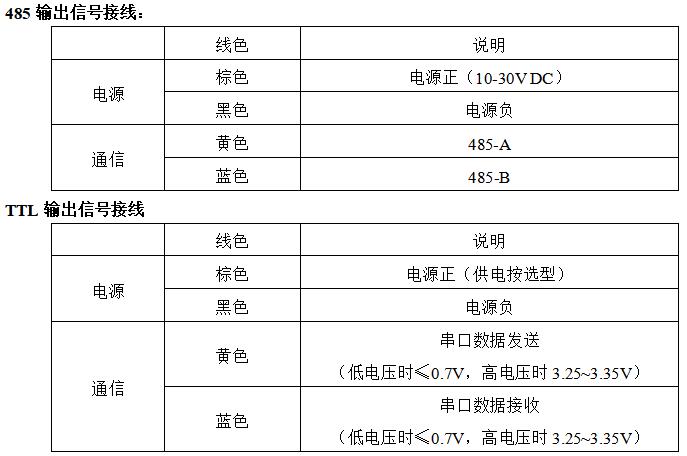

接口说明
