无线压力变送器(电源供电）
产品型号：RS-FPCH-PV-*-DY
我公司设计的无线压力变送器，采用高性能的感压芯片,配合先进的电路处理和温度补偿技术,将压力变化转化为4G、LoRa信号，并上传至我公司免费的云平台或本地平台。
产品详情
产品概述
我公司设计的无线压力变送器，采用高性能的感压芯片,配合先进的电路处理和温度补 偿技术,将压力变化转化为4G、LoRa信号，并上传至我司免费的云平台或本地平台。产品体积小巧， 易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质， 可以用来测量表压和绝压。
设备采用外接电源供电，设备可以长时间运行。设备自带存储，设备在离线情况下自动 存储数据，防止数据丢失。设备带显示可显示当前压力数据以及当前量程的压力水平。使用 USB 连接手机 APP 配置参数，方便快捷，满足传统压力表智能化升级的需求。
应用场合：如供水、排水、消防水系统、输油管道、输气管道等相关场景。
功能特点
自带显示屏，现场可直接查看数值。
10~30V DC 外接电源供电。
设备带数据存储，离线自动存储数据。
采用温度补偿工艺测量精度更高更稳定。
温度自动补偿，温飘自动修正。
抗振动、抗冲击,防射频电磁干扰。
过载及抗干扰能力強,经济实用稳定。
压铸合金铝外壳，表面环氧喷涂，密封设计，IP67 防护等级。
-LORAH 选型支持增加 LORA 中继转发器延长传输距离。
主要技术参数
| 压力测量范围 | -0.1~60MPa（可选） |
| 压力测量精度 | 0.2%FS，0.5%FS(默认) |
| 温度测量范围 | -40~80℃ |
| 温度测量精度 | ±0.5℃，@25℃ |
| 压力类型 | 表压、绝压 |
| 过载能力 | ≤2倍量程（≤7MPa）， ≤1.5倍量程（≥7MPa） |
| 输出信号 | 4G、NB-IoT、LoRa |
| 供电电压（电源型） | DC 10-30V |
| 产品功率（电源型） | 最大功率0.85W |
| 续航时间（电池型） | 平均电流≤60mA；休眠电流≤120μA 默认 3 年寿命电池，可更换 5 年寿命电池（默认参数） |
| 采集间隔 | 4G/NB型：电池供电：默认5min，最低可设1min 4G/NB型：电源供电：默认5s，最低可设1s LoRa型：默认 5min，最低可设2s |
| 上传间隔 | 4G/NB型：电池供电：默认60min，最低可设5min 4G/NB型：电源供电：默认30s，最低可设5s LoRa型：默认 5min，最低可设9s |
| 零点温度误差 | ±0.75%FS，@35℃ |
| 满点温度误差 | ±0.75%FS，@35℃ |
| 长期稳定性 | ±0.2%FS/年 |
| 防护等级 | IP67 |
| 介质温度 | -40~75℃； -40~150℃（高温型） |
| 工作温度/湿度 | -20℃-70℃/0%RH~95%RH （非结露） |
| 补偿温度 | -10~70℃ |
| 测量介质 | 对不锈钢无腐蚀的气体、液体 |
| 进压头材质 | 304不锈钢 |
| 壳体材质 | 压铸铝环氧树脂涂层 |
| 安装接口 | M20*1.5 |
| 防爆标志 | Ex ia ⅡC T4 Ga；Ex ia ⅢC T200130℃ Da |
产品选型
| RS- | 公司代号 | |||||
| FPCH- | 带显示防爆壳体 | |||||
| PV- | 压力变送器 | |||||
| PVT- | 压力温度一体变送器 | |||||
| 4G- | 4G 方式上传 | |||||
| NB- | NB-IoT 通讯 | |||||
| LORAH- | LoRa方式上传，支持中继转发 | |||||
| DY- | 电源供电 | |||||
| DS- | 电源+电池双供电 | |||||
| 01 | 0-10kPa | |||||
| 02 | 0-100kPa | |||||
| 03 | 0-0.6MPa | |||||
| 04 | 0-1MPa | |||||
| 05 | 0-2.5MPa | |||||
| 06 | 0-10MPa | |||||
| 07 | 0-40MPa | |||||
| 08 | 0-60MPa | |||||
| 09 | -100~0kPa | |||||
| 10 | -0.1MPa~1MPa | |||||
| 11 | 0-1.6MPa | |||||
| 12 | -0.1MPa~0.1MPa | |||||
| 99 | 定制量程 | |||||

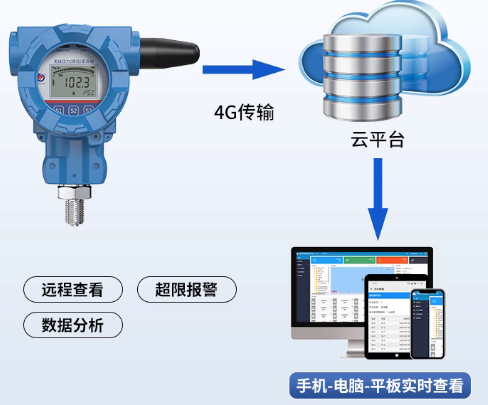

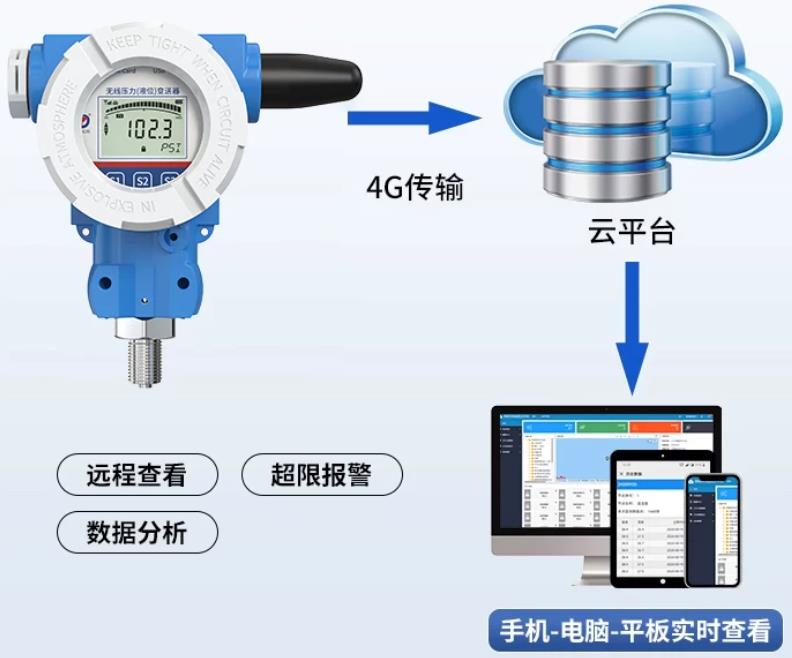

系统框架图

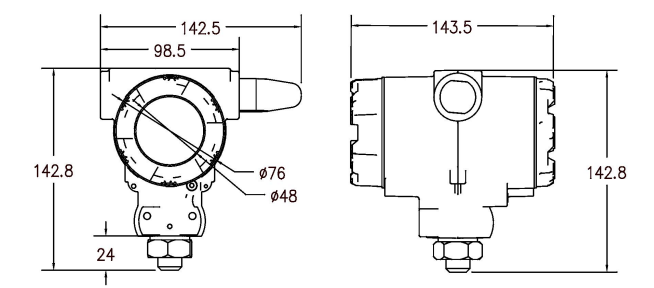

尺寸说明
单位：mm

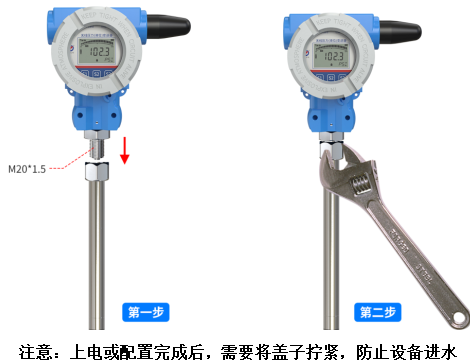

安装说明
将无线压力变送器的传感器对准 M20*1.5的螺纹，使用开口扳手上紧即可。（如下图）
接口说明
