模拟量型温振变送器
产品型号：RS-WZ1-*-1
该产品是一款选用高性能的 MEMS 芯片，采用嵌入式技术、温度传感技术、振动传感 技术开发生产的一款高性能、低功耗、抗干扰和复合型振动传感器。模拟量信号输出：4-20mA、4-20mA输出(两线制)、0-5V、0-10V。
产品详情
产品概述

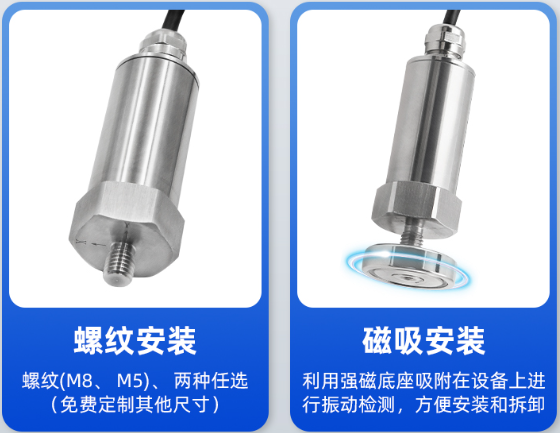

该产品是一款选用高性能的 MEMS 芯片，采用嵌入式技术、温度传感技术、振动传感技术开发生产的一款高性能、低功耗、抗干扰和复合型振动传感器。产品被广泛应用在煤 矿、化工、冶金、发电等行业的电机、减速机风机、发电机、空压机、离心机、水泵等旋 转设备振动的在线测量。 外壳整体采用不锈钢材质，在现场有条件的情况下可以采用螺纹安装，金属壳体上的标准螺纹可与安装部位快速连接。也可以选用磁吸安装方式，现场免去打孔困扰，安装更加方便。
模拟量信号输出：4-20mA、4-20mA输出(两线制)、0-5V、0-10V。
功能特点
产品采用高性能MEMS芯片，测量精度高，抗干扰能力强；
产品提供螺纹安装及磁吸安装等方式；
可测量单轴振动速度；
可测量电机表面温度；
10-30V直流宽压供电；
防护等级IP67。
主要技术参数
| 供电 | DC10-30V | |
| 最大功耗 | 电流输出 | 1.2W |
| 电压输出 | 1.2W | |
| 防护等级 | IP67 | |
| 频率范围（Hz） | WZ1- | 10-1600 |
| WZ1A- | 10-5000 | |
| WZ1S- | 10-12000 | |
| 振动测量方向 | 单轴，垂直测量表面的方向 | |
| 变送器电路工作温度 | -40℃~+80℃，0%RH~80%RH | |
| 变送器触点承受温度范围 | -40-150℃（默认85℃） | |
| 振动速度均方根值测量范围（mm/s） | WZ1- | 0-50 |
| WZ1A- | 0-50 | |
| WZ1S- | 0-199.9 | |
| 表面温度测量范围（℃） | -40~+80 | |
| 振动速度均方根值测量精度（mm/s） | ±1.5% FS（@1kHz，10mm/s） | |
| 输出信号 | 电流输出 | 4-20mA |
| 电压输出 | 0-5V/0-10V | |
| 负载能力 | 电流输出 | ≤600Ω |
| 电压输出 | 输出电阻≤250Ω | |
| 检测周期 | 实时 | |
| 默认线长 | 1.5m | |
产品选型
| RS- | 公司代号 | ||||
| WZ1- | 温振(单轴)变送器（振动响应频率10-1600Hz） | ||||
| WZ1A- | 温振(单轴)变送器（振动响应频率10-5000Hz） | ||||
| WZ1S- | 温度+振动（单轴）变送器（频率响应范围10-12000Hz） | ||||
| I20- | 4-20mA输出 | ||||
| I20D- | 4-20mA输出（两线制） （WZ1A、WZ1S款无此选型） | ||||
| V05- | 0-5V输出 | ||||
| V10- | 0-10V输出 | ||||
| 1- | 壳体外观 | ||||
| M10 | M10外螺纹 | ||||
| M8 | M8外螺纹 | ||||
| M5 | M5外螺纹 | ||||
| CX | 磁吸安装 | ||||
系统框架图

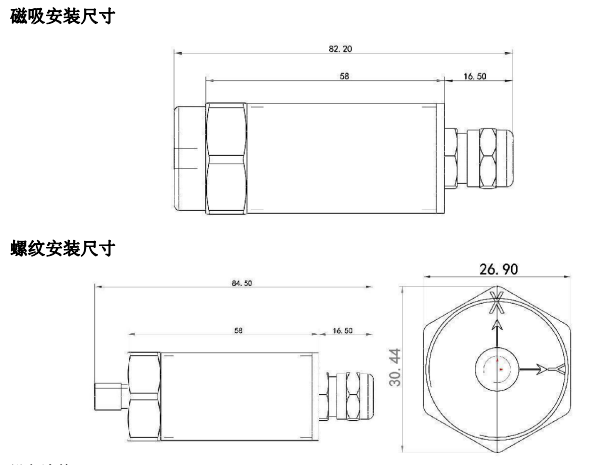

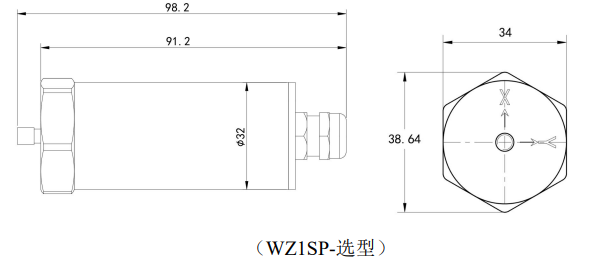

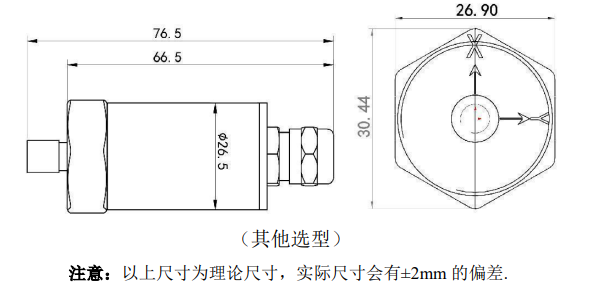

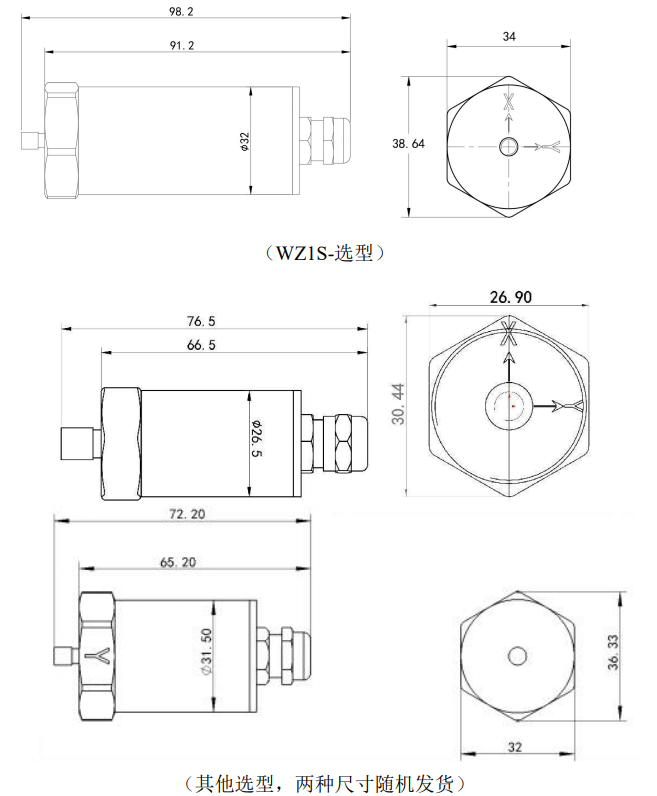

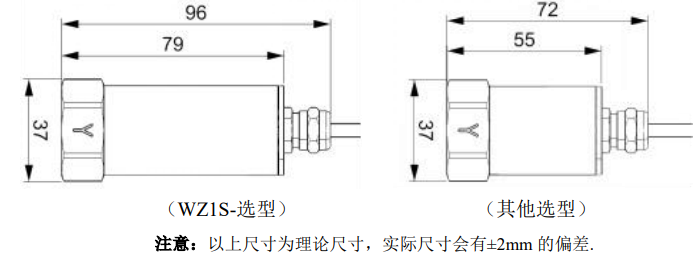

尺寸说明

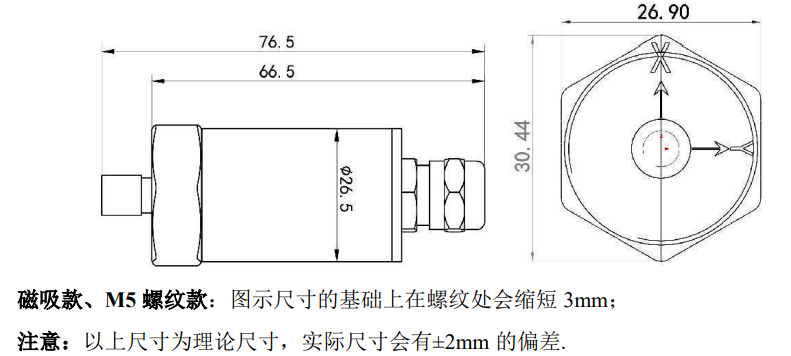

所示尺寸为 M8/M10 选型尺寸，磁吸款和 M5 螺纹的尺寸会在上图的基础上在螺纹处缩短 3mm。
安装说明

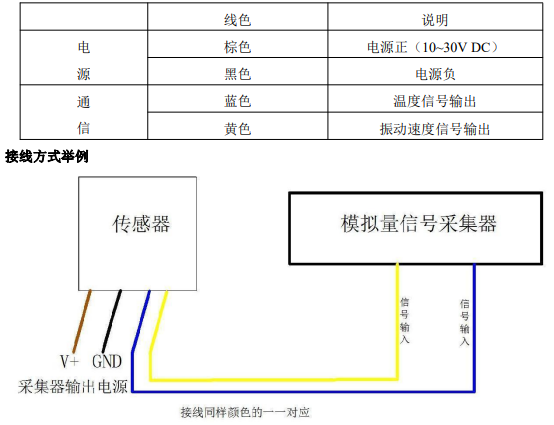

接口说明
