壁挂式超声波流量计
产品型号：RS-USF-4G-1/1H
超声波流量计带有大尺寸的显示屏，可以实时显示数据，通过设备按键修改设备参数，可通过4G传输的方式将测量数据上传到数据平台，同时设备还带有一路485输出，一路模拟量输出，一路继电器输出，一路OCT输出，可通过多种方式获取设备数据。
产品详情
产品概述
超声波流量计带有大尺寸的显示屏，可以实时显示数据，通过设备按键修改设备参数，可通过4G传输的方式将测量数据上传到数据平台，同时设备还带有一路485输出，一路模拟量输出，一路继电器输出，一路OCT输出，可通过多种方式获取设备数据。带有两路模拟量采集功能，其中高级版带有两路温度采集可以计算热量并输出上传。可接220V市电或使用10-30V直流供电。
进行安装时只需要将探头粘贴到管道表面即可完成各种液体的流量测量，无需断管断流，安装方便快捷，实现了无损安装。壳体为金属外壳，坚固防撞，体积小，重量较轻，安装方式灵活。
功能特点
1）可直接显示测量结果，简单方便，测量成本低，测量速度快；
2）测量精度高，测量种类丰富；
3）可通过4G上传数据到平台，简单且方便管理；
4）一路模拟量输出、一路OCT输出、一路485输出、一路继电器输出，现场数据采集方式多样，可通过各种方式进行数据采集。
主要技术参数
| 供电方式 | 220V市电或10-30V直流供电 | |
| 设备精度 | 流量 | 1% |
| 热量 | 2% | |
| 信号输出 | 电流输出 | 0-20mA或4-20mA |
| OCT输出 | 脉冲宽度6-999ms可设置 可关联正、负、净流量或热量等 | |
| 继电器输出 | 可关联正、负、净流量或热量等 | |
| 蜂鸣器输出 | 可关联正、负、净流量或热量等 | |
| 4G上传 | 上传间隔可设置，默认20min | |
| 信号输入 | 模拟量输入 | 两路4-20mA模拟量采集 |
| 温度采集 | 可接三线制PT100铂电阻（仅高级版） | |
| 管道情况 | 管材 | 钢、铜、铝、PVC等质密的管道，可设置衬里 |
| 管径 | 15~6000mm | |
| 测量介质 | 种类 | 水、酒精、煤油等可以传导超声波的单一均匀液体 |
| 温度 | -30℃~90℃（标准传感器） -30℃~160℃（高温传感器） | |
| 浊度 | 浊度≤10000ppm，且气泡含量少 | |
| 流速 | 0~±30m/s | |
| 流向 | 正反双向 | |
| 工作环境 | 温度 | 主机：-30℃~80℃ |
| 传感器：-30℃~90℃（普通款） -30℃~160℃（高温款） | ||
| 湿度 | 主机85%RH | |
| 做灌胶处理后可浸水工作 | ||
产品选型
| RS- | 公司代号 | |||
| USF- | 超声波流量计 | |||
| 4G- | 4G上传 | |||
| 1 | 基础款 | |||
| 1H | 高级款 | |||

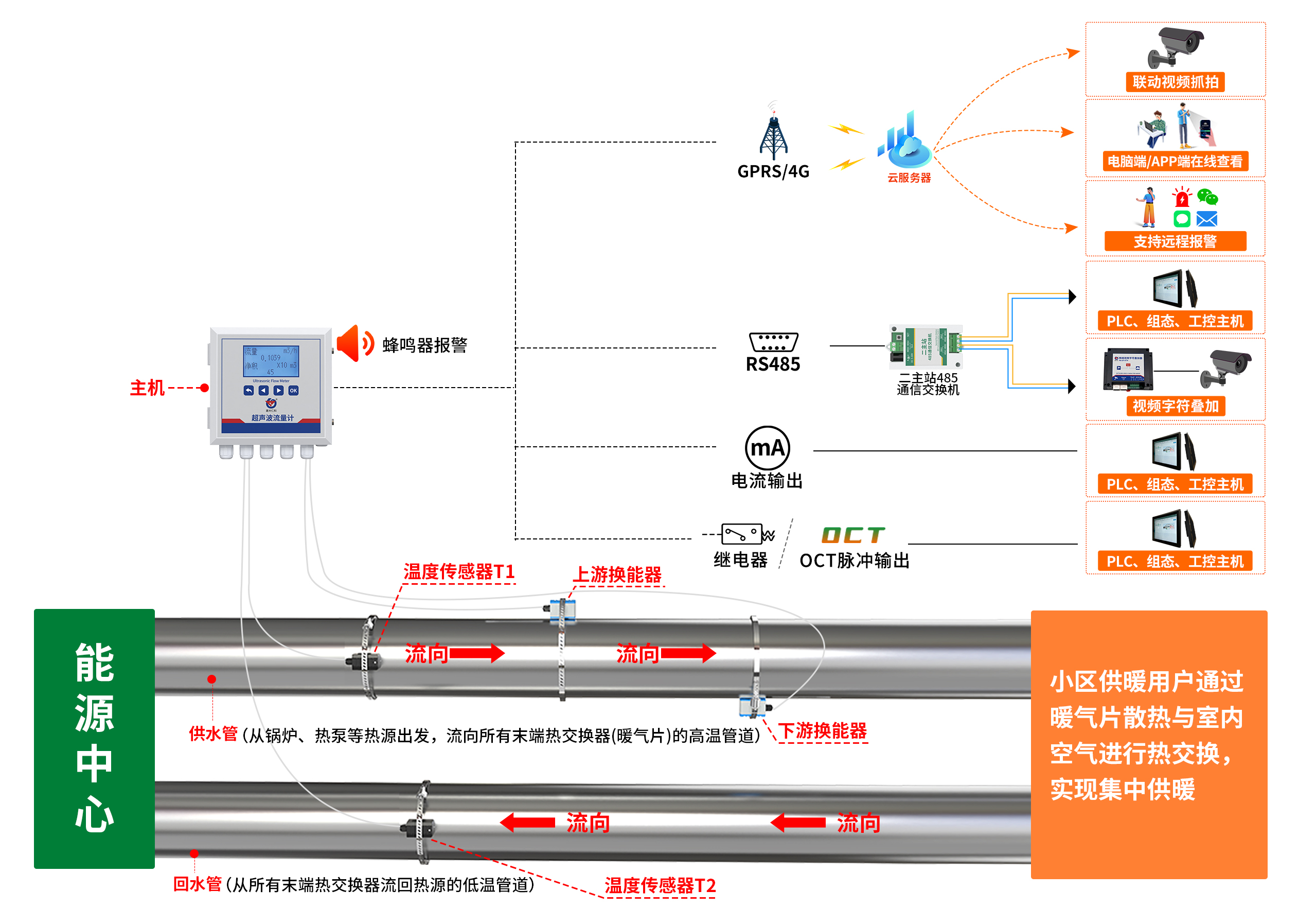

系统框架图
尺寸说明
安装说明
安装点的选择
安装点的正确选择是传感器安装的关键，选择安装点必须考虑下列因素：满管、振动、稳流、结垢、温度、压力、电磁干扰以及仪表井。
传感器的安装

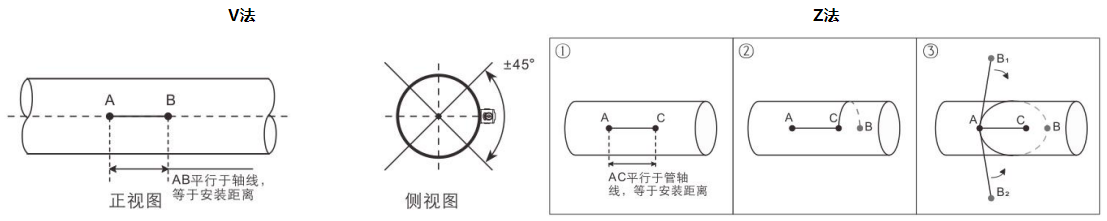

安装流程为：选择安装方法→输入测量参数→处理管道表面→安装传感器→固定传感器→检查安装。主要的使用方法为 V 法和 Z 法。

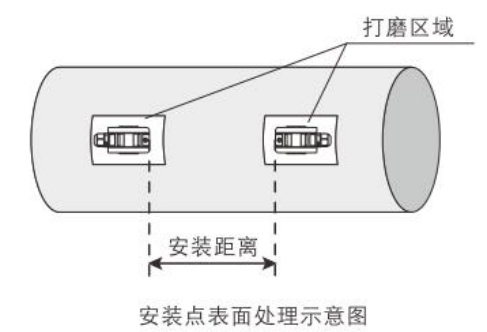

安装点表面处理
定位的安装点需要除掉油漆、锈迹、防腐层，最好用打磨机打磨出金属光泽，并擦去油污和灰尘。如图所示：

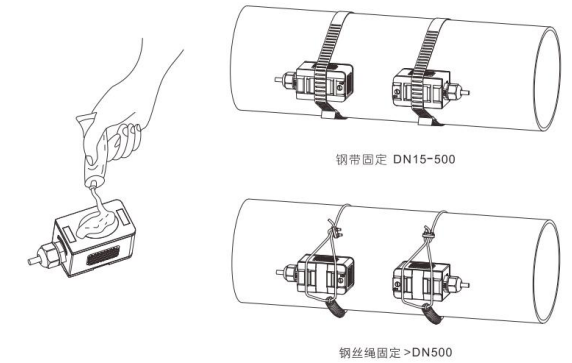

安装固定传感器
传感器接线、密封完成后，在传感器的发射面上，均匀涂抹 2~3mm 随机附带的耦合剂，然后按照安装距离把传感器安装在已经处理好的管道表面上，并用钢带或钢丝绳固定。
接口说明
