全天空成像仪
产品型号：RS-TSCAM-4G
产品概述
全天空成像仪是一款集成了先进光学技术、图像传感器和智能算法的全天候、自动化天空云量观测终端。它通过特殊设计的光学传感系统，自动捕捉清晰的全天空画面，并利用智能云识别算法对云层进行量化分析，为用户提供站点级的“天空实况”，填补了卫星遥感与地面气象站之间的观测空白。
全天空成像仪广泛适用于气象观测、环境监测、气候学研究、太阳能应用（如功率预测与电站设计）、农林生态及卫星数据验证等众多领域。
该产品通过 4G 方式将采集的信息传输至我公司提供的免费云平台，解决了现场部署网络的困难。平台具有实时数据观测、历史数据查看、云量轨迹、云量分析等功能，同时平台提供网页和 APP 两种方式供用户选择，极大地方便了用户的使用。
功能特点
10~30V 直流宽电压范围供电；
高品质 CMOS 感光芯片，成像稳定可靠；
无太阳遮挡装置，180°超广视角成像；
智能云算法替代人工主观判断，提供客观、连续的量化数据；
设备内置自加热功能，可适用多种应用场景；
采用喷塑钣金外壳，防腐蚀，自带屏蔽，抗干扰能力强；
设备正常安装可防尘防水，可常年工作于室外。
主要技术参数
| 直流供电（默认） | DC10-30V |
| 最大功耗 | ≤10W |
| 工作温湿度 | -20℃~60℃，0~95%RH（非结露） |
| 传感器类型 | 1/2.5-inch CMOS |
| 宽动态技术（WDR） | 具备 WDR Enhanced WDR 增强技术能够全自动清晰记录全天空云况信息 |
| 最大光圈数 | F 2.2 |
| 视场角 | 水平视场角：180° 垂直视场角：180° 对角视场角：180° |
| 图像解析度 | 5MP，2592*1944 pixels，JPG |
| 采集间隔 | 默认600秒，最短可设30s |
| 主要输出数据（依托平台） | 360°原图、360°分析图、长方原图、长方分析图、当前云量、云量等级、云状、太阳遮挡状态、太阳方位角、太阳高度角、日出时间、日落时间 |
| 云量准确度 | ≤10%，精度显示 0.01% |
| 防护等级 | IP65 |
| 输出信号 | 4G |
| 配置方式 | 蓝牙，提供中性配置软件 |
产品选型
| RS- | 公司代号 | ||||
| TSCAM- | 全天空成像仪 | ||||
| 4G- | 4G数据上传 | ||||
| ETH- | 网口数据上传 | ||||
| 1- | 外壳 | ||||
| 空 | 不带GPS定位 | ||||
| GPS | 带GPS定位 | ||||

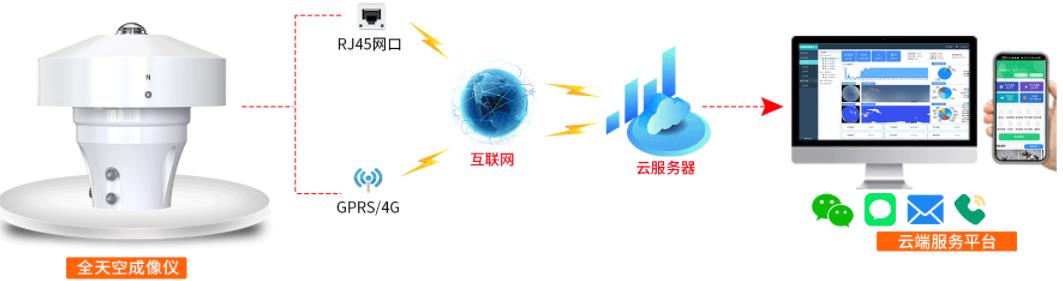

系统框架图

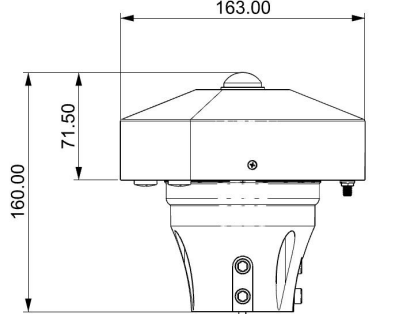

尺寸说明
单位：mm
安装说明
1、确保设备水平稳定安装，安装位置应选择在空旷且仰视视野较大的地段，尽可能避免周围有遮挡物的区域；
2、为避免设备拍摄照片不清晰，安装时要检查摄像头保护罩洁净情况，如有污渍可用软布（眼镜布）清洁；
3、安装时天空成像仪带 N 字标识的一侧指向正北方；
4、安装后，可连接蓝牙配置 APP 手动拍一张照片，根据照片检查安装高度、检测距离是否符合全天空摄像机成像要求；

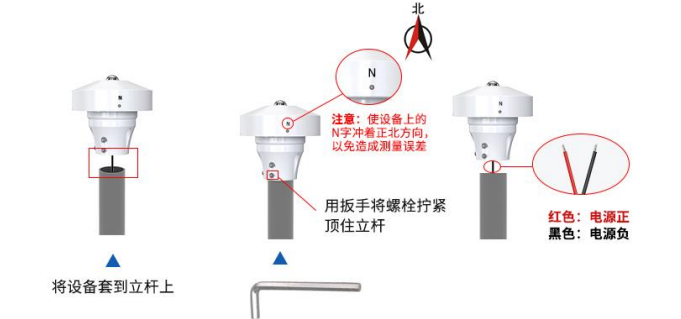

5、GPS 选型的把随货的 GPS 天线接好吸附到对应立杆上即可；取全天空成像仪，将底部电源母头线连接 2 米电源延长线公头端，两芯线端从选取的对应立杆微联孔顺出，用六角扳手拧紧抱合座和立杆之间的固定螺栓。如下图安装方式。
接口说明
