模拟量型工业探杆液晶温度变送器

产品型号:RS-WD-*-9D-LCD-*

工业探杆温度变送器采用我公司最新的温度测量技术,4~20mA/0~10V/0~5V等多种模拟量信号输出可选,可接入现场数显表、PLC、变频器、工控主机等设备,广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。
产品详情

产品概述

工业探杆温度变送器采用我公司最新的温度测量技术,4~20mA/0~10V/0~5V等多种模拟量信号输出可选,可接入现场数显表、PLC、变频器、工控主机等设备,广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。

功能特点

采用高精度温度测量单元,典型温度年漂移≤0.03℃。
为避免工业现场强电磁干扰,设计了高抗干扰的模拟量输出电路。
交直流供电均可,DC15~36V 或者 AC24V(±20%)。
滑动式法兰或套管安装,安装高度可调节。
现场可通过按键修改温度输出量程。

主要技术参数

供电DC15~36V 或者 AC24V(±20%)
最大功耗1.5W
A准精度温度±0.2℃(25℃)
温度量程默认:-10~120℃
变送器元件耐温及湿度-20℃~+60℃,0%RH~99.9%RH(非结露)
长期稳定性温度≤0.03℃/y
响应时间温度≤25s(1m/s风速)
允许最大气流速度16m/s
输出信号电流输出4~20mA
电压输出0~5V/0~10V
负载能力电压输出输出电阻≤1kΩ
电流输出≤600Ω

产品选型

RS-
公司代号

WD-
温度变送、传感器

I20-
4-20mA
V05-
0-5V
V10-
0-10V

9D-
工业探杆温度变送器

LCD-
带显示

FL带法兰
TG带传感器保护套管

系统框架图

模拟量型工业探杆液晶温度变送器系统框架图

尺寸说明



单位:mm

安装说明

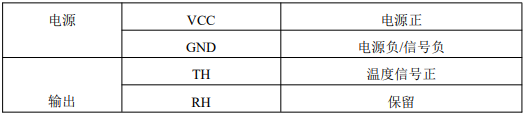

接口说明
