压差式静力水准仪专用采集器
产品型号：RS-STA-4G-YM
压差式静力水准仪专用采集器是一款数据采集设备，可通过485总线可将我司的RS485型的压差式静力水准仪接入采集器，最可连接65台设备，并通过4G将数据实时上传至我司提供的免费云平台或者客户自己的服务器。
产品详情
产品概述
压差式静力水准仪用采集器是一款数据采集设备，可通过 485 总线可将我司的RS485型的压差式静力水准仪接入采集器，最可连接 64 台设备，并通过 4G 将数据实时上传至我司提供的免费云平台或者客户自己的服务器。用户可通过网页、微信公众号、手机APP实现对现场环境的智能监测。 设备可通过手机蓝牙 APP 快速且方便的配置参数，也可以读取实时值以及设备状态。设备造型美观，体积小巧。方便安装，可选择多种安装方式。
功能特点
具有1路ModBus-RTU主站接口，最多可接入65台水准仪设备。
可通过手机蓝牙APP进行配置和读取实时值，方便快捷。
可自动识别RS485接口从设备是否工作正常。
自带4G上传，通过4G可将数据实时上传至我司提供的免费云平台或者客户自己的服务器，可通过网页端，本地端、微信公众号、手机APP进行查看数据。
体积小、安装灵活，使用方便。
主要技术参数
| 供电 | 10~30V DC |
| 功率 | 0.8W |
| 电路工作温湿度 | -20℃~+60℃，0%RH~95%RH（非结露） |
| 485通讯距离 | 最大2000m |
| 输出信号 | 4G |
| 上传数据间隔 | 默认30s（1s~60000s可设） |
| 配置方式 | 蓝牙配置 |
| 运营商支持 | 移动2G/4G、联通2G/4G、电信4G |
| 频段支持 | TD-LTE Band 38/39/40/41 |
| FDD-LTE Band 1/3/5/8 | |
| GSM Band 3/8 |
产品选型
| RS- | 公司代号 | |||
| STA- | 静力水准仪专用 | |||
| 4G- | 上传方式 | |||
| YM | 采集器外壳 | |||
系统框架图

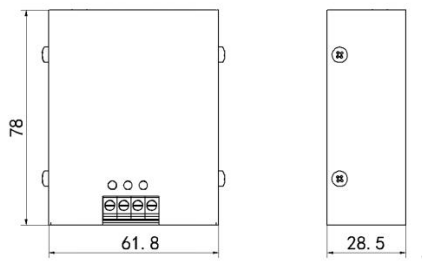

尺寸说明
单位：mm

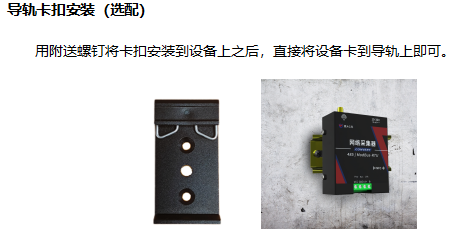

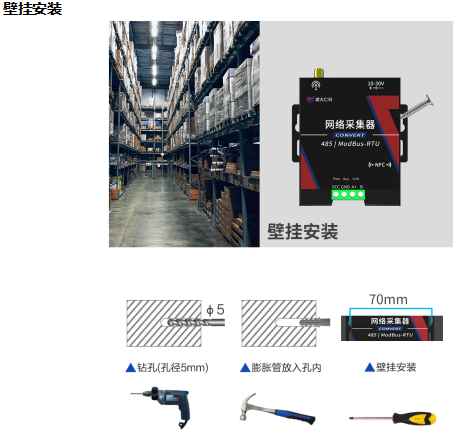

安装说明
接口说明
端子 | 说明 | |
电 源 | VCC | 电源正 |
GND | 电源负 | |
通 信 | A+ | 485-A |
B - | 485-B |
