WIFI单温度传感器

产品型号:RS-WD-WIFI-6-*

是一款WIFI无线数据传输的工业级温度变送器,可采集温度数据并通过WIFI方式上传到服务器。产品充分利用已架设好的WIFI通讯网络实现数据采集和传输,达到温度数据集中监控的目的。
产品详情

产品概述

产品是一款WIFI无线数据传输的工业级温度变送器,可采集温度数据并通过WIFI方式上传到服务器。本系列产品充分利用已架设好的WIFI通讯网络实现数据采集和传输,达到温度数据集中监控的目的。可大大减少施工量,提高施工效率和维护成本。

产品采用大屏液晶显示,具有温度上下限双控,限值自由设置,温度凭密码校准等功能,内部集成报警模块(蜂鸣器或继电器),可实现高、低温报警。产品采用高精度测量电路,使用独有的校准方式,具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。采用壁挂式安装方案,探头外延,默认线长3m。

RS-WD-WIFI-6-5L单温度变送记录仪广泛应用于超低温冷藏箱,冷冻仓库等环境,温度测量范围-100~+200℃,采用超低温探头,此探头防水,测量精准。

RS-WD-WIFI-6-5WL 单温度变送记录仪广泛应用于药物储存,冷冻仓库等环境,温度测量范围 -200~+200℃,采用超宽低温探头,此探头防水,测量精准。

RS-WD-WIFI-6-5H单温度变送记录仪广泛应用于适用于烤箱、烟草、钢铁热处理等行业,温度测量范围0~300℃,采用超高低温探头,测量精准。

功能特点

采用高精度温度测量电路及高精度校准方式,读数更加稳定准确,测量范围-200~+300℃。

通过WIFI方式上传数据,支持局域网内通信、跨网关广域网通信,支持二次开发。

支持动态域名解析DNS。

设备参数通过485配置,简单方便。

温度采集频率 2s/次,数据上传频率1s~10000 s/次可设。

内置报警功能,可进行报警的上下限值及回差值设置。

具有2 路常开触点,可任意关联报警事项输出(选配)。

内置一路蜂鸣器,外延一路声光报警器(选配)。

可接免费的本地监控软件平台及环境监控云平台。

设备适应DC10~30V宽电压供电。

主要技术参数

供电10~30V DC
功耗0.7W
通信接口标准WIFI无线(2.4GHz)
IP地址支持静态IP地址、IP地址自动获取功能、支持跨网关、域名解析,支持广域网连接
WIFI通信参数支持802.11b/g/n无线标准
WIFI加密性能支持支持 WPA/WPA2 安全模式
测量精度A准精度±0.5℃(25℃)
B准精度(默认)±0.7℃(25℃)
测量范围超低温探头-100~+200℃
超高温探头0~300℃
变送器电路工作温度-20℃~+60℃,0%RH~95%RH(非结露)
探头工作温度-100℃~+300℃
探头工作湿度0%RH-100%RH
探头线长度默认3m(最长可达50m)
温度显示分辨率0.1℃
温度刷新时间2s
数据上传时间默认20s/次,1s~10000s可设
内部存储记录周期1min-24h可设置,记录容量:65000组

产品选型

RS-


公司代号


WD-


单温度变送、传感器


WIFI-


WIFI方式上传


6-


大液晶壳

6J-


大液晶壳(无继电器输出)

DC-6-


大液晶壳内置电池型(无继电器输出)


5L-


超低温探头

5H-


超高温探头

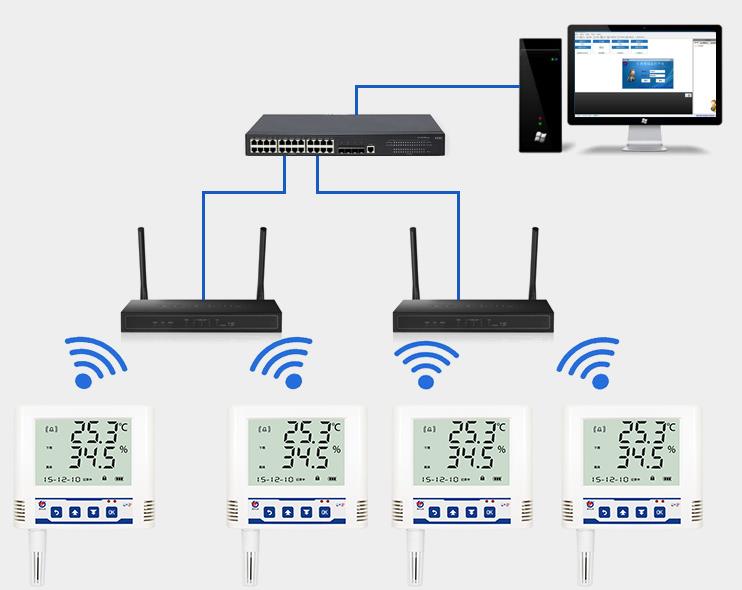

系统框架图

WIFI单温度传感器系统框架图

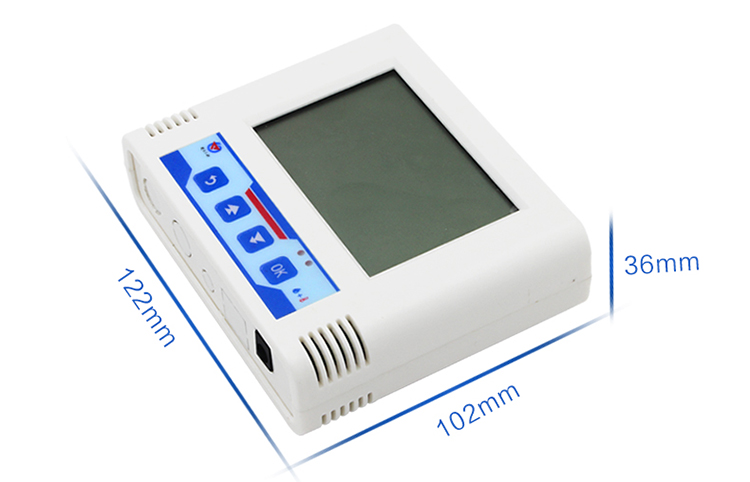

尺寸说明


安装说明

葫芦孔安装


壁挂扣安装

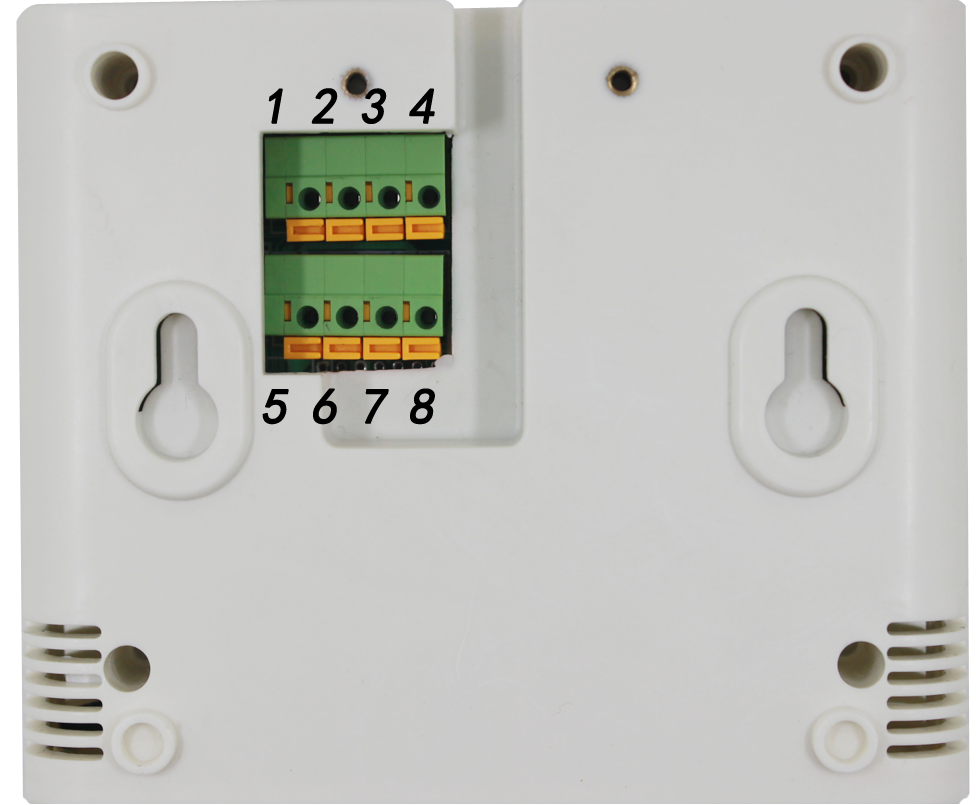

接口说明


序号

说明

序号

说明

1

电源正(10~30V DC)

5

485-A(配置A线)

2

电源负

6

485-B(配置B线)

3

第一路继电器常开点(选配)

7

第二路继电器常开点(选配)

4

8
