王字壳液晶温湿度传感器

产品型号:RS-WS-N01-2C-*

该变送器带有液晶显示,实时显示温湿度,设备采用标准ModBus-RTU通信协议,RS485信号输出,通信距离最大可达2000米(实测)。探头内置、外延可选,广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。
产品详情

产品概述

该变送器带有液晶显示,实时显示温湿度,设备采用标准ModBus-RTU通信协议,RS485信号输出,通信距离最大可达2000米(实测)。探头内置、外延可选,广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠,外观美观,安装方便。

功能特点

大屏液晶显示,美观大方。

采用高精度温湿度测量单元,现场自校准,长期稳定性好漂移小。

采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置。

10~30V直流宽电压范围供电。

探头内置外延可选,探头内置型安装简单方便,探头外延型可选多种探头应用于不同场合,探头线最长可达30米。

按键可设置参数,操作方便。

主要技术参数

直流电源(默认)

10-30V DC

最大功耗

0.4W

A准精度

湿度

±2%RH(60%RH,25℃)

温度

±0.4℃(25℃)

B准精度(默认)

湿度

±3%RH(60%RH,25℃)

温度

±0.5℃(25℃)

变送器电路工作温湿度

-20℃~+60℃,0%RH~95%RH(非结露)

探头工作温度

内置精装探头

-40~+80℃

外延精装探头

探头工作湿度

0~100%RH

通信协议

ModBus-RTU通信协议

输出信号

485信号

温度显示分辨率

0.1℃

湿度显示分辨率

0.1%RH

温湿度刷新时间

1s

长期稳定性

温度

≤0.1℃/y

湿度

≤1%RH/y

响应时间

温度

≤25s(1m/s风速)

湿度

≤8s(1m/s风速)

参数设置

通过软件设置或者按键直接修改

产品选型

RS-


公司代号


WS-


温湿度变送、传感器


N01-


RS485(ModBus协议)


2C-


王字壳液晶

2CW-


王字壳液晶+网口


4

内置精装探头

5

外置精装探头

系统框架图

王字壳液晶温湿度传感器系统框架图

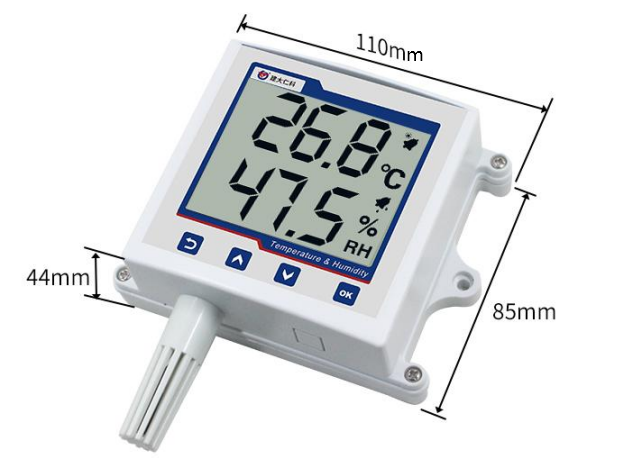

尺寸说明

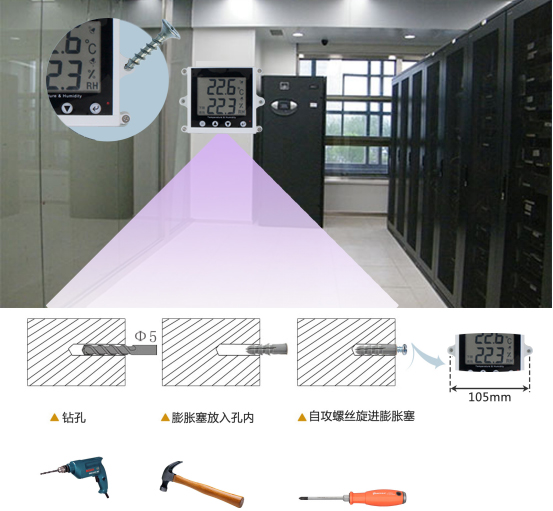

安装说明


接口说明


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

绿色

485-A

蓝色

485-B
