翻斗式雨量计
产品型号：RS-YL-*-2
是一种水文、气象仪器，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。
产品详情
产品概述
本仪器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。
本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
功能特点
设备体积小，监测精度高，线性度和稳定性好，具有抗干扰能力强，传输距离长等特点；
仪器的外壳和承雨口均采用ABS工程塑料注塑而成，光洁度高，不起锈，滞水产生的误差小；
漏斗处设计网孔，防止树叶等杂物阻塞雨量下流；
翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠。
主要技术参数
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可选） | |
| 刃口锐角 | 40°～45° | |
| 输出方式 | 485通讯、 4~20mA/0~2V/0~5V/0~10V、 脉冲型 | |
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125°C | |
| 储存湿度 | ＜80%（无凝结） | |
| 测量误差 | ±0.32mm （室内人工降水、以仪器自身排水量为准） | |
| 雨强范围 | 0mm～4mm/min，允许通过最大雨强8mm/min | |
| 485型、模拟量型、485型（10要素） | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
产品选型
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| PL- | 脉冲式输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V电压输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 2- | 黑皮ABS | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
系统框架图

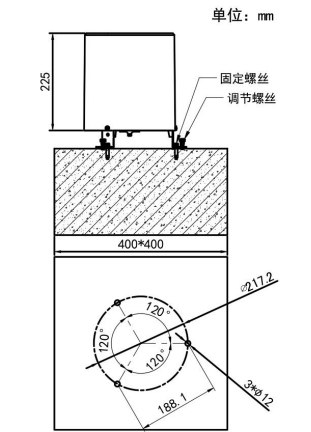

尺寸说明
安装说明
在水泥基础上打3个φ12深8～10cm的安装孔，将膨胀螺栓置于安装孔内，用锁紧螺母锁紧，然后将仪器底座安装在3个调高支承螺母上，通过调整支承螺母的高度并用水平尺测量环口是否处于水平状态，最后用上锁紧将仪器固定。
接口说明
