模拟量型工业管道式温湿度变送器
产品型号：RS-WS-*-9A
工业型管道式温湿度变送器采用最新集成式温湿度测量技术，输出标准4~20mA/0~10V/0~5V模拟量信号，可接入现场数显表、PLC、变频器、工控主机等设备，安全可靠，外观美观，安装方便。
相关产品
温湿度看板模拟量型
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
产品详情
产品概述
工业管道式温湿度变送器采用我司最新的温湿度测量技术，4~20mA/0~10V/0~5V等多种模拟量信号输出 可选，可接入现场数显表、PLC、变频器、工控主机等设备，广泛应用于楼宇自动化、气候与暖通信号采集、 大棚温室以及医药化工等行业。
功能特点
采用高精度温湿度测量单元，典型温度年漂移≤0.03℃，典型湿度年漂移≤0.25%RH。
为避免工业现场强电磁干扰，设计了高抗干扰的模拟量输出电路。
交直流供电均可，DC15～36V 或者 AC24V（±20%）。
法兰安装，采用高分子材料高弹性密封圈，确保测量孔密封。
最高防护等级可达IP65。
现场可通过拨码修改温度输出量程。
探头杆最长可延长至2米。
主要技术参数
| 供电 | 模拟量型：DC15～36V 或者 AC24V（±20%） 两线制：DC10～24V | |
| 最大功耗 | 模拟量型：1.5W 两线制：1.2W | |
| 精度 | 湿度 | ±2%RH（60%RH，25℃） |
| 温度 | ±0.2℃（25℃） | |
| 温度量程 | 默认-40℃~+80℃ | |
| 湿度量程 | 0%RH-100%RH | |
| 变送器电路工作温湿度 | -40℃~+80℃，0%RH~99.9%RH（非结露） | |
| 探头工作温度 | 默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤0.25%RH/y |
| 温度 | ≤0.03℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 允许最大气流速度 | 16m/s | |
| 电磁兼容等级 | GB/T 17626.4- 2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容 试验和测量技术 静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 3类 | |
产品选型
| RS- | 公司代号 | |||
| WS- | 温湿度变送、传感器 | |||
| I20- | 4~20mA电流输出 | |||
| I20D- | 4~20mA电流输出（两线制） | |||
| V05- | 0~5V电压输出 | |||
| V10- | 0~10V电压输出 | |||
| 9A- | 工业管道壳 | |||

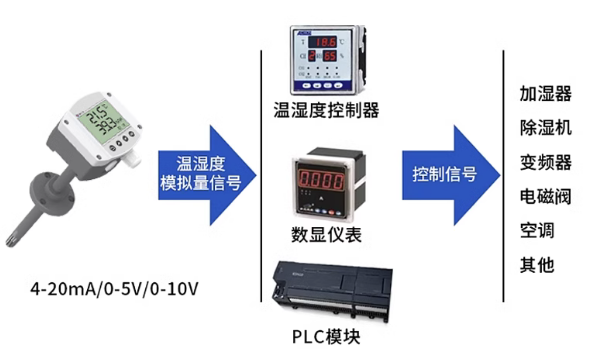

系统框架图
尺寸说明
安装说明

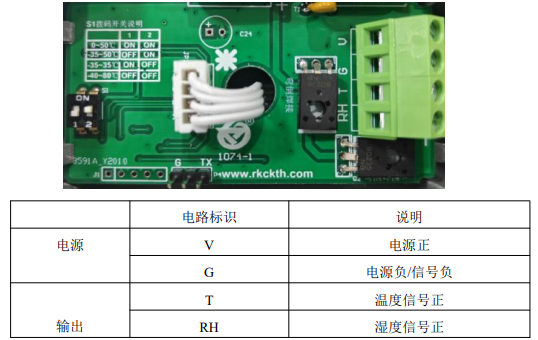

接口说明
