86壳液晶模拟量型温湿度传感器
产品型号：RS-WS-*-1-*
该变送器带有液晶显示，实时显示温湿度，多种外延探头可选，探头线最长30米，采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。安全可靠，外观美观，安装方便。
相关产品
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
防爆式风管型温湿度变送器(模拟量型)
产品详情
产品概述
该变送器广泛适用通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。该变送器带有液晶显示，实时显示温湿度，多种外延探头可选，探头线最长30米，采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。安全可靠，外观美观，安装方便。
功能特点
带有86mm壳液晶显示屏，实时显示温湿度。
采用瑞士进口的测量单元，测量精准。
采用专用的模拟量电路，使用范围宽。
10~30V宽电压范围供电，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
主要技术参数
| 直流供电（默认） | 10~30V DC | |
| 最大功耗 | 电流输出 | 1.2W |
| 电压输出 | 1.2W | |
| 精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 温度测量范围 | -40℃~+120℃，默认-40℃~+80℃ | |
| 湿度测量范围 | 0%RH-100%RH | |
| 变送器电路工作温湿度 | -20℃~+60℃，0%RH~95%RH（非结露） | |
| 探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 1A- | 86液晶壳带按键 | ||||
| 5 | 外延精装探头 | ||||
| 6 | 外延防水探头 | ||||
| 9 | 外延金属防水探头 | ||||
| A | 外延四分管螺纹探头 | ||||
| B | 外延宽温探头 | ||||

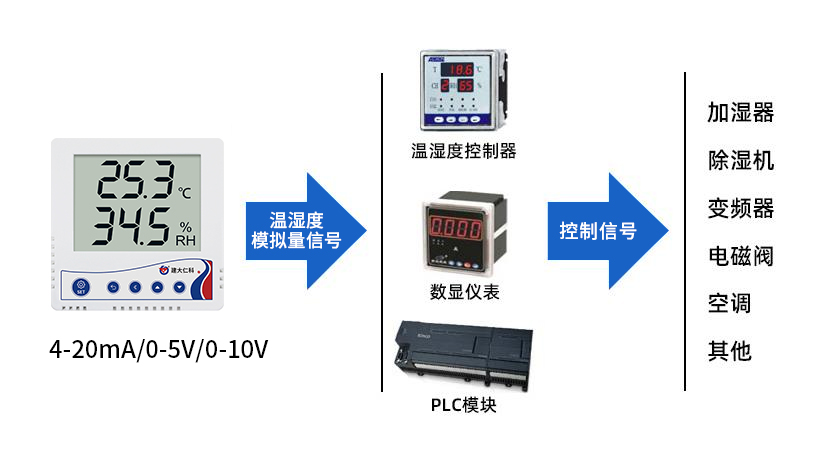

系统框架图

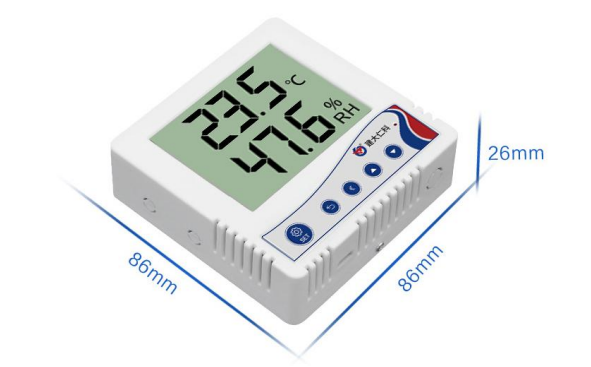

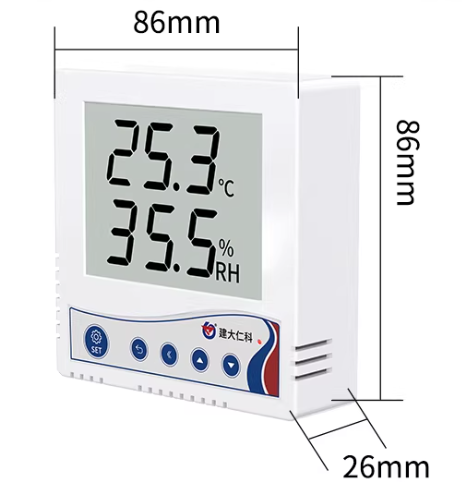

尺寸说明

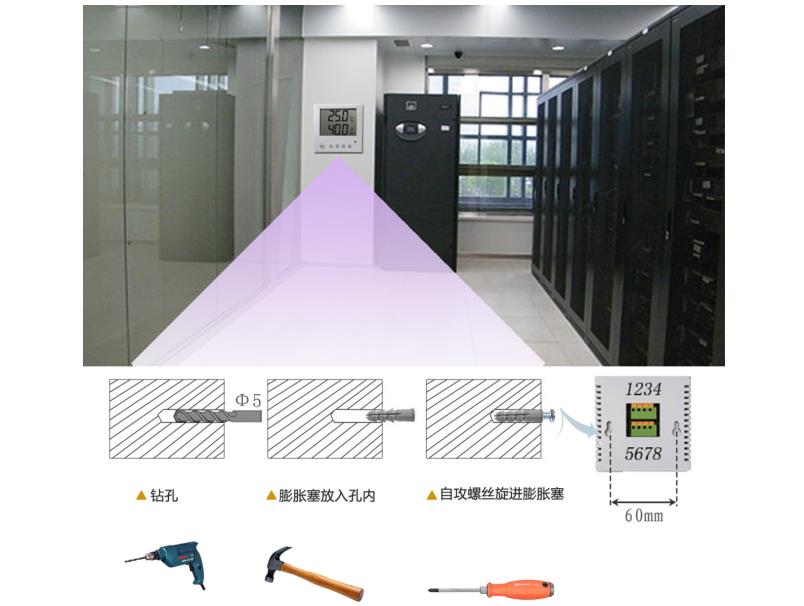

安装说明

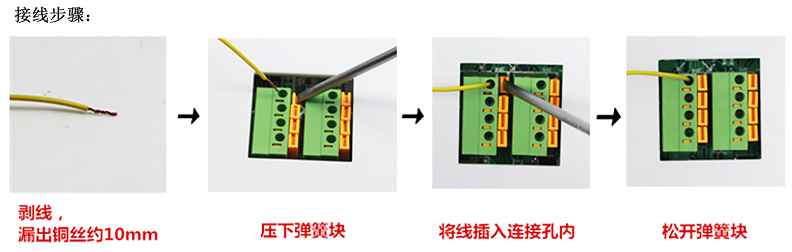

接口说明
序号 | 说明 | 序号 | 说明 |
1 | 电源正 | 5 | 温度信号正 |
2 | 电源负、温湿度信号负 | 6 | 传感器黑色线 |
3 | 传感器黄色线 | 7 | 湿度信号正 |
4 | 传感器棕色线 | 8 | 传感器蓝色线 |
四线制接法示意图
三线制接法示意图
