温湿度看板模拟量型
产品型号：RS-WS-*-K1
该产品为单红数码管温湿度显示屏。产品外观采用铝合金边框，高品质亚克力面板，显示清晰，美观大方。信号输出接口为标准工业接口，4~20mA/0~10V/0~5V三种模拟量信号输出可选。
相关产品
温湿度看板模拟量型
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
产品详情
产品概述
该产品为单红数码管温湿度显示屏。电路采用美国进口工业级微处理器芯片、进口高精度传感器，确保产品优异的可靠性、高精度和互换性。产品外观采用铝合金边框，高品质亚克力面板，显示清晰，美观大方。信号输出接口为标准工业接口，4~20mA/0~10V/0~5V三种模拟量信号输出可选。
功能特点
采用瑞士进口传感器，测量精度高，性能稳定可靠。
采用大尺寸高亮数码管，强光下仍可清晰显示。
边框采用高硬铝合金，防水防尘，牢固可靠。
采用专用的模拟量输出电路，标准工业接口，使用范围宽。
10-30V 直流宽电压供电。
主要技术参数
| 直流供电（默认） | 10~30V DC | |
| 最大功耗 | 电流输出 | 0.62W |
| 电压输出 | 0.62W | |
| 精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 变送器元件耐温及湿度 | -40℃~+70℃，0%RH~95%RH （非结露） | |
| 探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≥600Ω | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送器 | ||||
| I20- | 4~20mA 电流输出 | ||||
| V05- | 0~5V 电压输出 | ||||
| V10- | 0~10V 电压输出 | ||||
| K1- | 看板外壳 | ||||
| 4 | 内置精装探头 | ||||
| 5 | 外延精装探头 | ||||
系统框架图

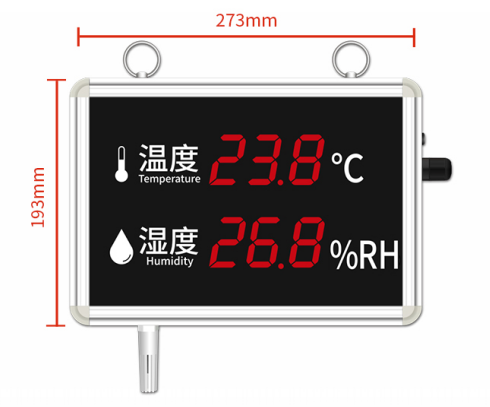

尺寸说明
安装说明

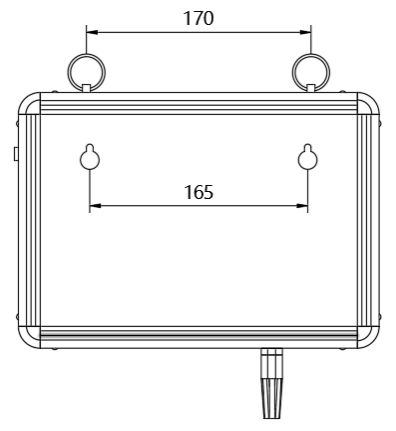

可悬挂或者壁挂安装，安装孔尺寸如下 (单位：mm)：

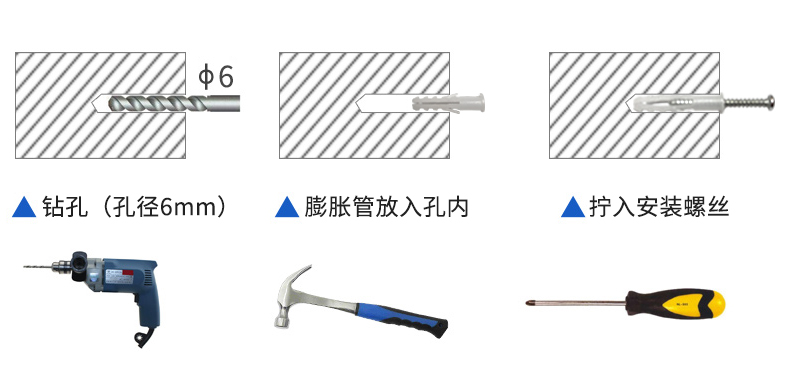

若选用葫芦孔安装，需先在墙体或其它固定平面打孔，然后安装膨胀塞和螺丝，最后将温湿度看板挂到螺丝处即可。
接口说明
线色 | 说明 | |
输出 | 棕色 | 温度信号正 |
黑色 | 温度信号负 | |
蓝色 | 湿度信号正 | |
绿色 | 湿度信号负 |
