485单温度超宽温变送器

产品型号:RS-WD-N01-6-5*

RS-WD-N01-6-*单温度变送记录仪采用大屏液晶显示,具有自动温度记录,温度上下限双控,限值自由设置,温度凭密码校准,RS485数据传输等功能。
产品详情

产品概述

RS-WD-N01-6-*单温度变送记录仪采用大屏液晶显示,具有自动温度记录,温度上下限双控,限值自由设置,温度凭密码校准,RS485数据传输等功能。产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。

本产品采用高清液晶显示屏,实时显示温度数值;监控设备内部实时记录,方便随时调取监控数据,也可与我司的监控平台软件进行数据同步;内部集成报警功能模块(蜂鸣器或继电器),可超温度上下限时报警;RS485信号输出,标准ModBus-RTU 通信协议,通信距离最大可达2000米(实测);支持最大组网数量可达254个,是一款优秀的智能型工业级单温度变送记录仪。

RS-WD-N01-6-5L单温度变送记录仪广泛应用于超低温冷藏箱,冷冻仓库等环境,温度测量范围-100~+50℃,采用超低温探头,此探头防水,测量精准。

RS-WD-N01-6-5H单温度变送记录仪广泛应用于适用于烤箱、烟草、钢铁热处理等行业,温度测量范围0~300℃,采用超高温探头,测量精准。

功能特点

高灵敏度测温元件,测量精度高、抗干扰能力强测量范围-100~+300 ℃范围内可选;


RS485 信号输出,通信距离可达2000米,设备内置存储器,温度数据实时记录,最大可记录 65535 组;


多种记录模式可选,设备连接监控平台后可将温度记录数据按时间顺序自动拼接,带防雷设计,安全可靠。

主要技术参数

直流供电(默认)DC 10~30V
最大功耗内置电池:0.51W
          外置电源:0.4W
精度A准精度±0.3℃(@25℃ 60%RH)
B准精度(默认)±0.5℃(@25℃ 60%RH)
变送器电路工作温湿度-20℃~+60℃,0%RH~95%RH(非结露)
探头工作温度超低温探头-100~+200℃
超高温探头0~300℃
超宽低温探头-200~+200℃
探头线长度3m(最长可达50m)
温度显示分辨率0.1℃
温度刷新时间1s
长期稳定性温度≤0.1℃/y
响应时间温度电源供电:≤10s(1m/s风速)
内置电池:≤3s(1m/s风速)
输出信号RS485(ModBus-RTU协议)
时间及日期内置时钟,实时显示
报警功能内置蜂鸣器、外延声光报警器、继电器(可选)
记录间隔(分钟)间隔1~65535min可调,默认30min
记录点数65535条,若按30min记录一次,可记录4年
记录模式关闭/打开/自动(三种模式可选)
备用电池工作时间≥48h
存储模式自动循环存储
安装方式壁挂式
开孔尺寸77mm

产品选型

RS-
公司代号

WD-
单温度变送、传感器

N01-
RS485通讯(ModBus协议)

DC-6-
大液晶壳内置电池
6-
大液晶壳外置电源

5L超低温探头
5H超高温探头
5WL超宽低温探头

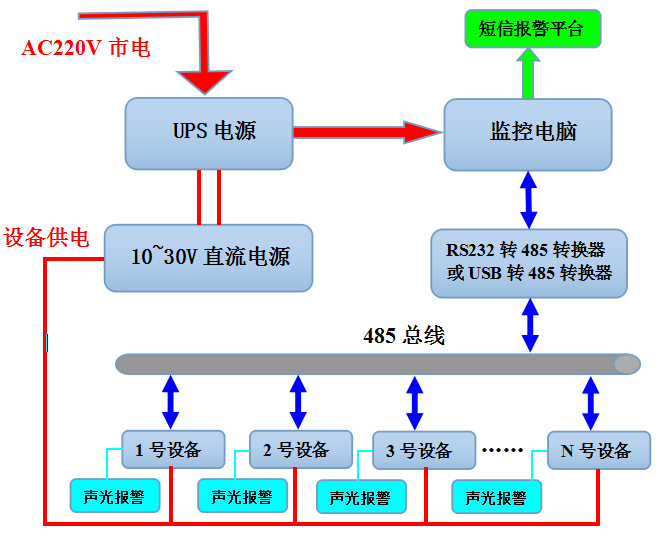

系统框架图

485单温度超宽温变送器系统框架图

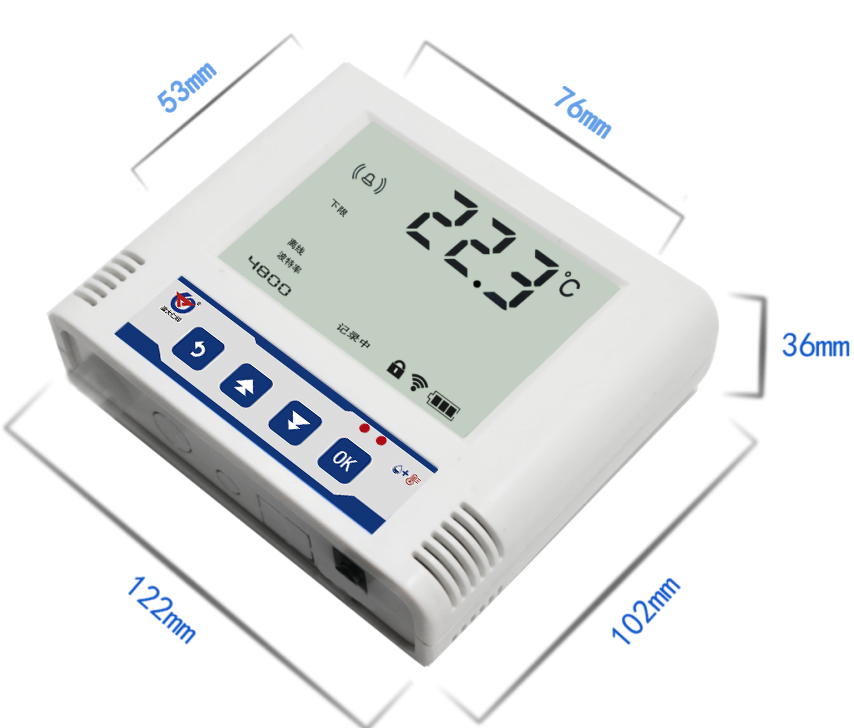

尺寸说明

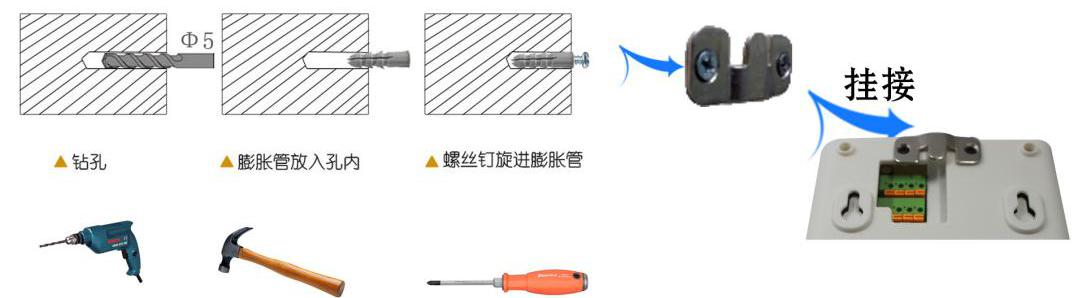

安装说明

葫芦孔安装


壁挂扣安装

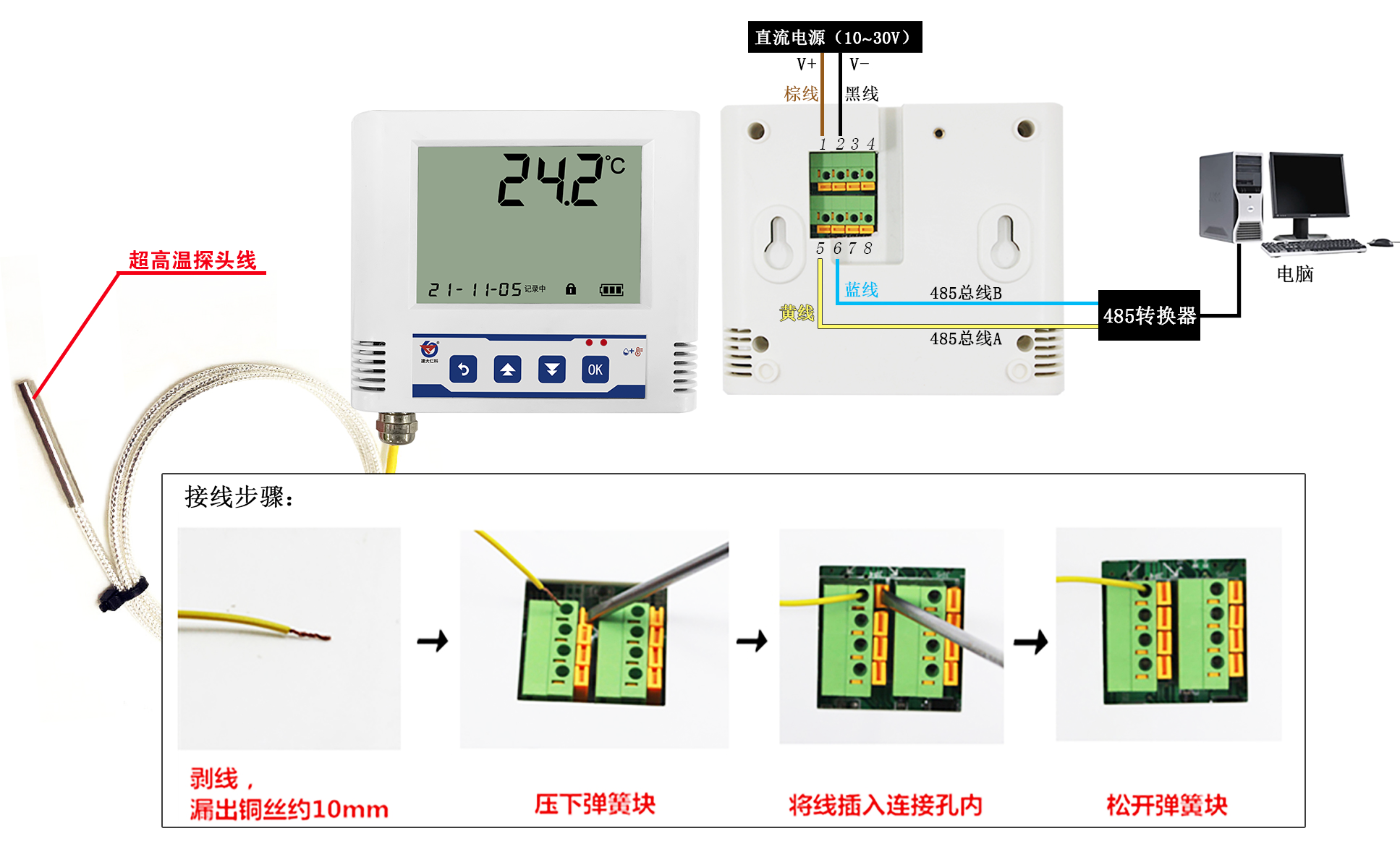

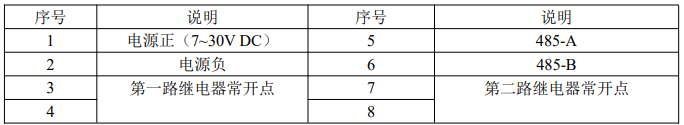

接口说明


序号

说明

序号

说明

1

保留

5

485-A

2

保留

6

485-B

3

第一路继电器常开点

7

第二路继电器常开点

4

8
