485型工业管道式温度变送器
产品型号：RS-WD-N01-9A
工业管道式温度变送器采用我司最新的温度测量技术。广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。
相关产品
红外测温传感器485型
485型工业管道式液晶温度变送器
485型工业管道式温度变送器
485单温度超宽温变送器
485王字壳单温度变送器
86壳液晶485单温度变送器
485数码管单温度变送器
485型工业风管式液晶温度变送器
485型工业风管式温度变送器
485型工业探杆温度变送器
485型工业探杆式液晶温度变送器
产品详情
产品概述
工业管道式温度变送器采用我司最新的温度测量技术。输出信号类型为 RS485，最远可通信 2000 米， 标准的 ModBus 协议，支持二次开发；广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。
功能特点
采用高精度温度测量单元，典型温度年漂移≤0.03℃。
采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置。
现场可通过拨码修改地址、波特率。
交直流供电均可，DC12～36V 或者 AC24V（±20%）。
法兰安装，采用高分子材料高弹性密封圈，确保测量孔密封。
最高防护等级可达IP65。
探头杆最长可延长至2米。
主要技术参数
| 供电 | DC12～36V 或者 AC24V（±20%） |
| 最大功耗 | 0.1W |
| 精度 | ±0.2℃（25℃） |
| 温度量程 | 默认-40℃~+80℃ |
| 变送器电路工作温湿度 | -40℃~+80℃，0%RH~99.9%RH（非结露） |
| 探头工作温度 | 默认-40℃~+80℃ |
| 探头工作湿度 | 0%RH-100%RH |
| 长期稳定性 | ≤0.03℃/y |
| 响应时间 | ≤25s(1m/s风速) |
| 允许最大气流速度 | 16m/s |
| 输出信号 | RS485(ModBus 协议） |
| 电磁兼容等级 | GB/T 17626.4- 2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容 试验和测量技术 静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 3类 |
产品选型
| RS- | 公司代号 | |||
| WD- | 温度变送、传感器 | |||
| N01- | 485通讯（ModBus-RTU协议） | |||
| 9A | 工业管道壳 | |||
系统框架图

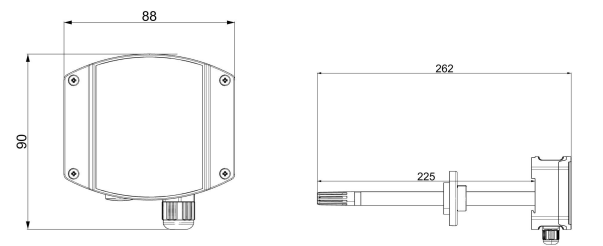

尺寸说明
单位：mm
安装说明
接口说明
