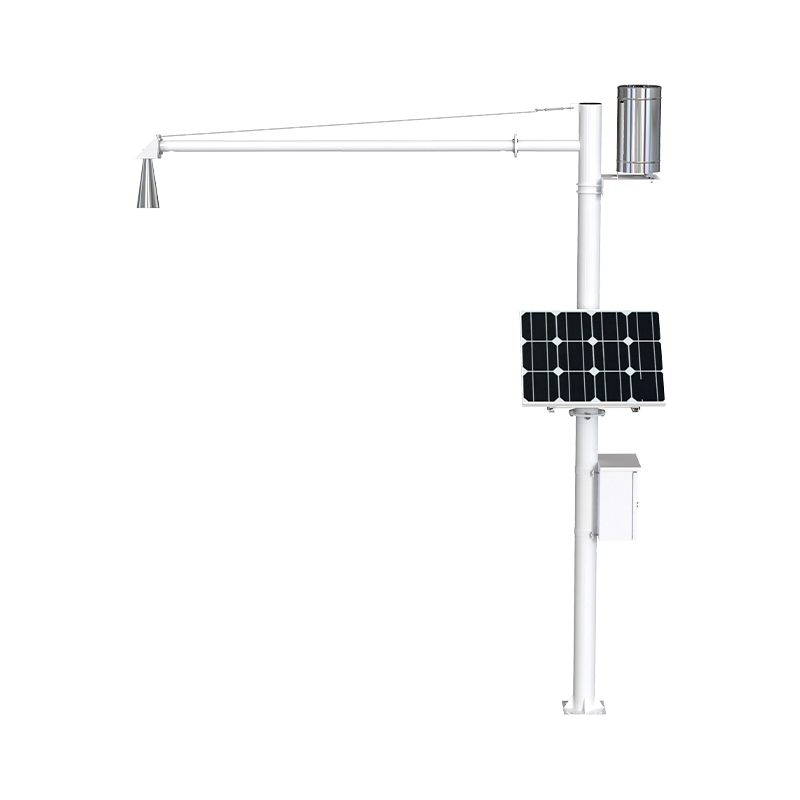

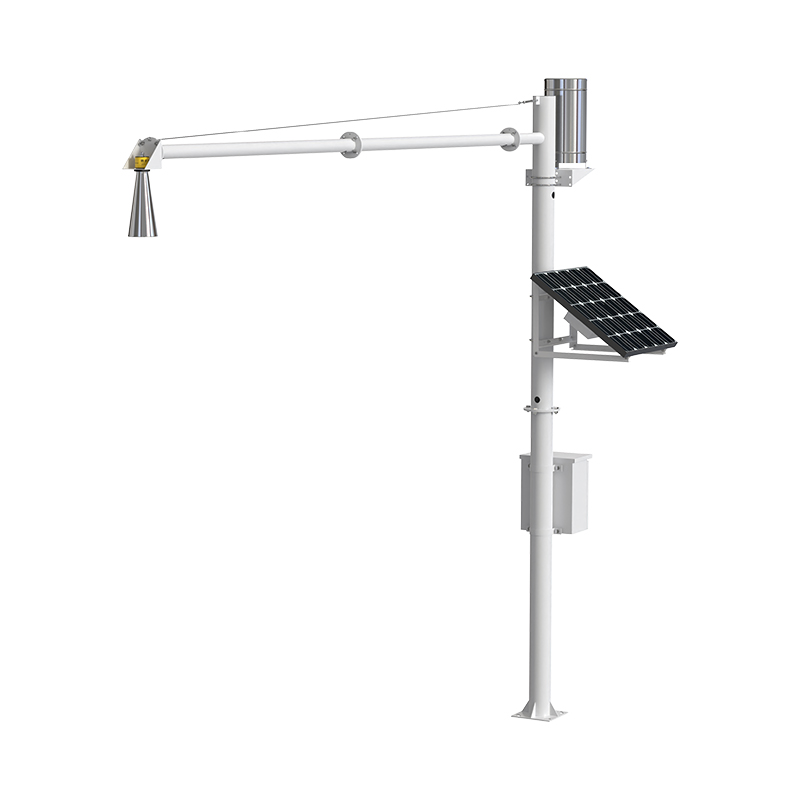

水雨情在线监测站

产品型号:RS-RADN/RADT

水雨情在线监测站是一款我司标准配置的气象站。可通过4G上传或网口上传方式将数据上传值监控软件平台。带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;还能外接1路LED屏显示(默认点阵数96*48)。
产品详情

产品概述

河流、水库、大坝作为重要的水利基础设施,在水资源配置、防火减灾中发挥至关重要的作用。近年来,水资源对我国经济发展影响急剧增大,水雨情在线监测站的作用也愈发明显,因其自身安全性所导致的溃坝洪水风险问题,也会给相关地区带来潜在的安全隐患;尽管事故发生的概率极低,但其失事后果严重,损失巨大。我公司针对此问题设计出 一款水雨情在线监测站,用于预防、防范此问题。

RS-RADN 水雨情在线监测站是一款我公司标准配置的气象站。该设备具有 1 路 ModBus-RTU 主站接口(可通过此接口连接我公司 485 变送器:1 路风速,1 路风向,1 路 空气温湿度,1 路噪声,1 路空气质量,1 路大气压力,1 路光照,1 路雨雪状态,1 路紫外线,1 路总辐射,1 路负氧离子)、1 路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量),1 路继电器输出(选配);可选择雷达水位计或雷达流量计其中一种,该设备可通过 4G 上传或网口上传方式将数据上传值监控软件平台,同时该气象站还带有 1 路 ModBus-RTU 从站接口也可将数据通过 485 通信的方式上传至客户的监控软件或 PLC 组态屏等;还能外接 1 路 LED 屏显示(默认点阵数 96*48)。

功能特点

外接翻斗式雨量计,可采集总雨量、瞬时雨量、日雨量、当前雨量。

选配1路继电器输出,可做远程手动控制。

1路多功能4G通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台,还可选择插网线来通过网口上传。

具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件,还可用作外接室外屏(选配)。

可外接1路室外LED单色显示屏,默认点阵96*48(最大点阵数1024*256)。

多种测量要素可自由搭配。

搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。

设备唯一8位地址,易于管理识别,可搭配我司提供的多种软件平台。

主要技术参数

参数名称范围或接口说明
供电太阳能供电配套我司太阳能35W电池板和20Ah蓄电池
(蓄电池续航时间7天左右)
数据上传接口4G通过4G方式上传数据
RJ45网口通过网口方式上传数据
或4G上传方式无法共存
ModBus-RTU 从站接口支持外部设备通过ModBus-RTU协议问询气象站中的数据。
数据采集通信接口主RS485接口能够采集485接口的变送器的数据,最长通信距离≥1500m
点阵LED屏显示接口LED屏显示接口市电供电情况下可搭配96*48点阵的室外屏
1路继电器输出(选配)继电器干接点输出继电器容量:250VAC/30VDC  5A
可用作远程控制
1路翻斗式雨量计脉冲信号输入采集磁开关脉冲信号进行雨量计量默认脉冲当量:0.2mm
可上传瞬时雨量、日雨量、当前雨量及累计雨量值。
(默认采用第二路开关量作为雨量计输入)
数据上传间隔30s~10000s数据上传间隔30s~10000s可设(默认30s)

产品选型

RS-
公司代号

RADN-

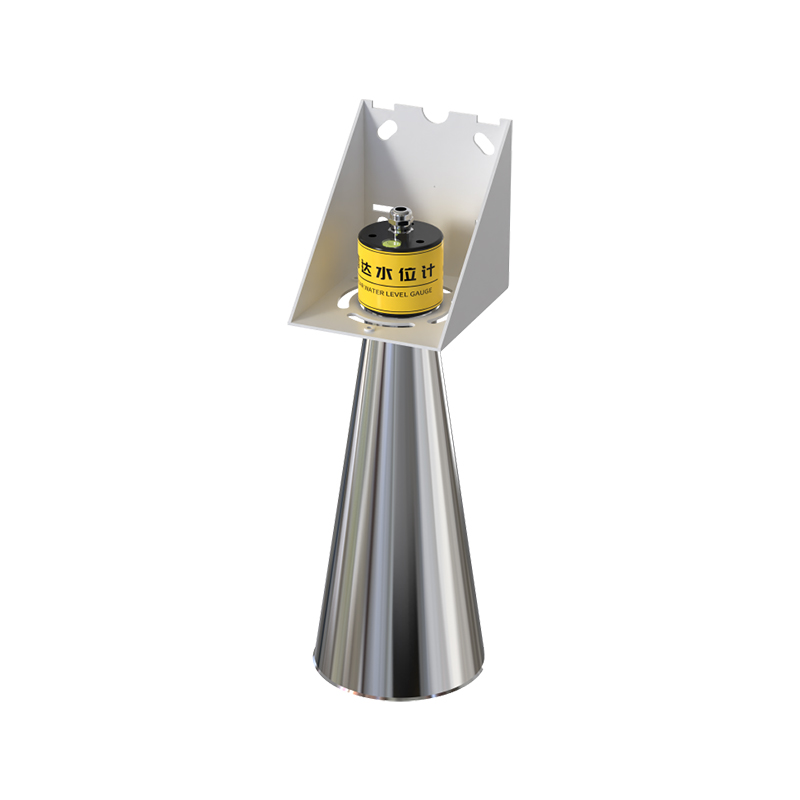

雷达水位检测
RADT-3-

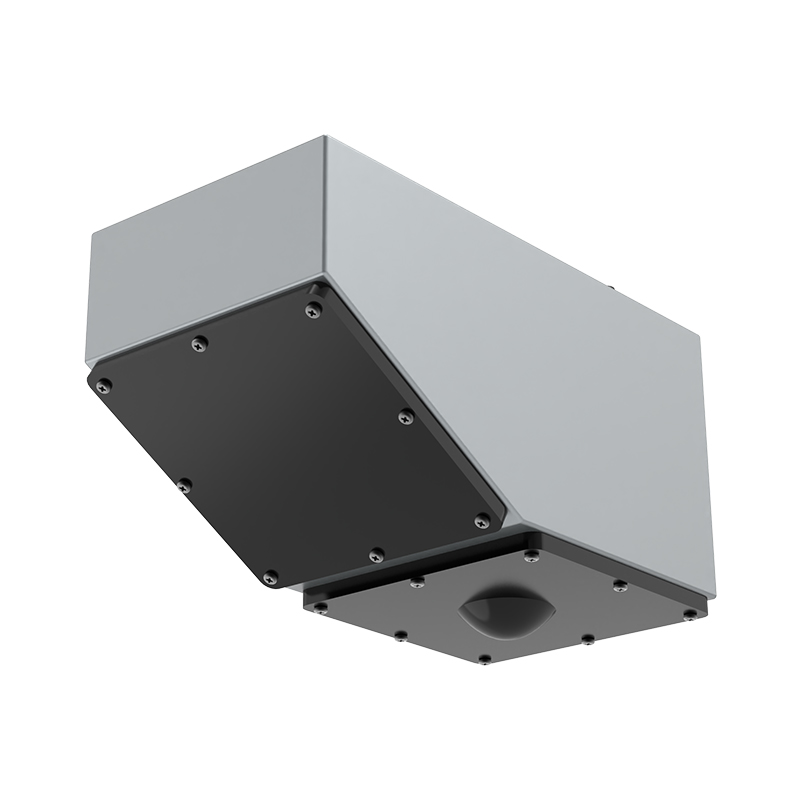

雷达流量(-3款)检测
RADT-4-
雷达流量(-4款)检测

M20-

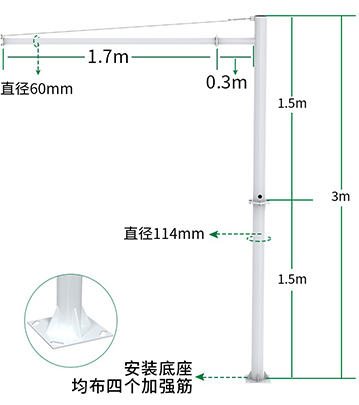

3m立杆+2m横杆

LED-
220V供电、带96*48LED显示屏
DC-12-
太阳能电池板+蓄电池
Y-
220V交流电源供电

4G-
4G上传
ETH-
网口上传

不带触摸屏
HMI带触摸屏

系统框架图

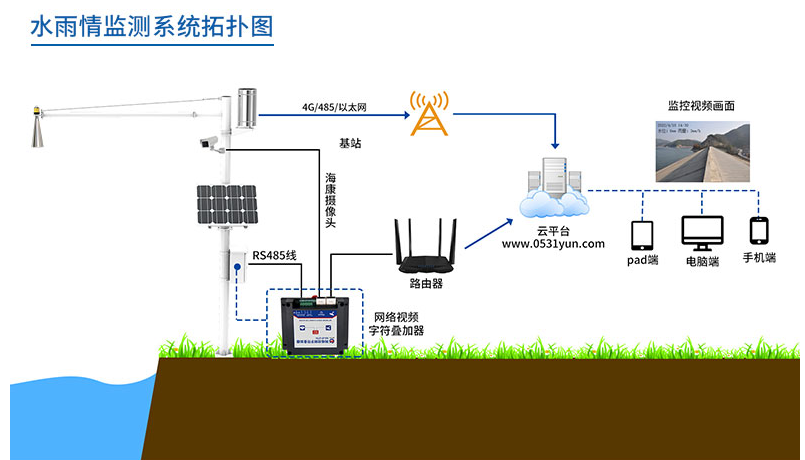

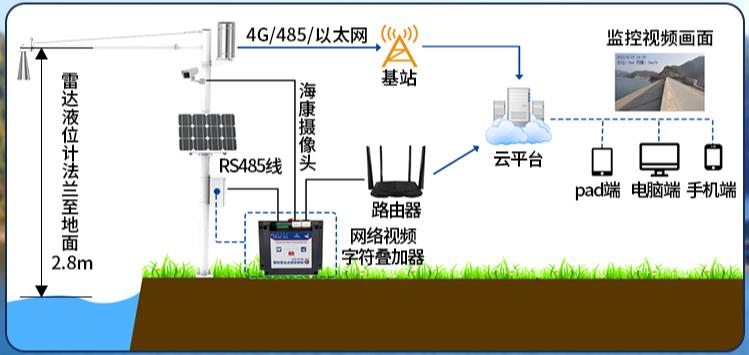

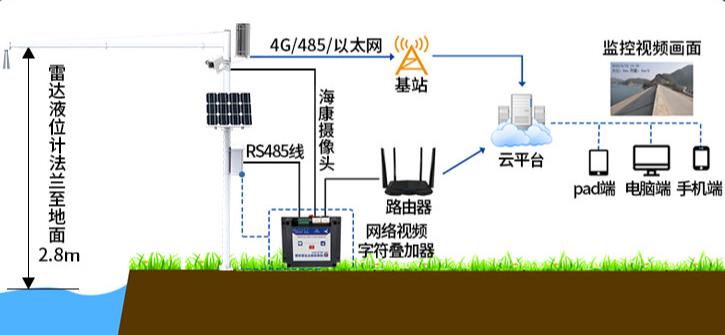

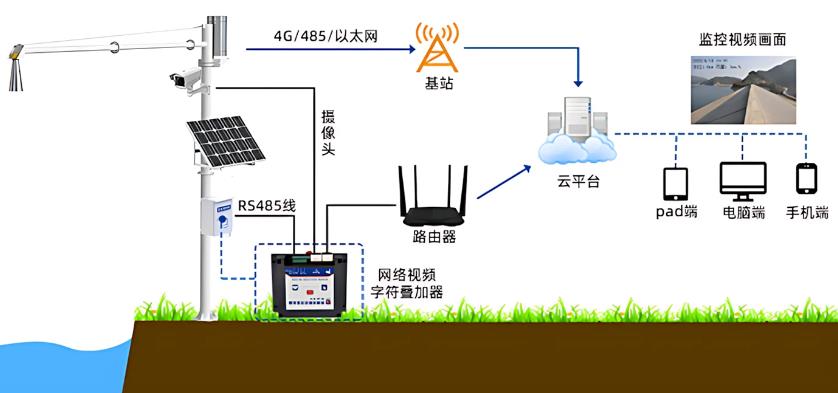

水雨情在线监测站系统框架图

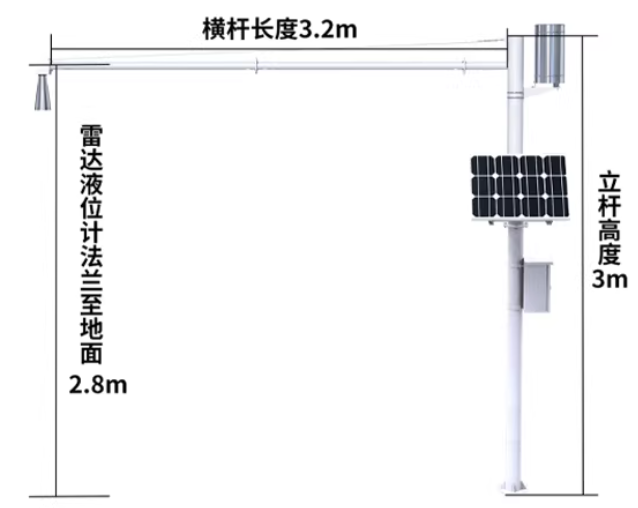

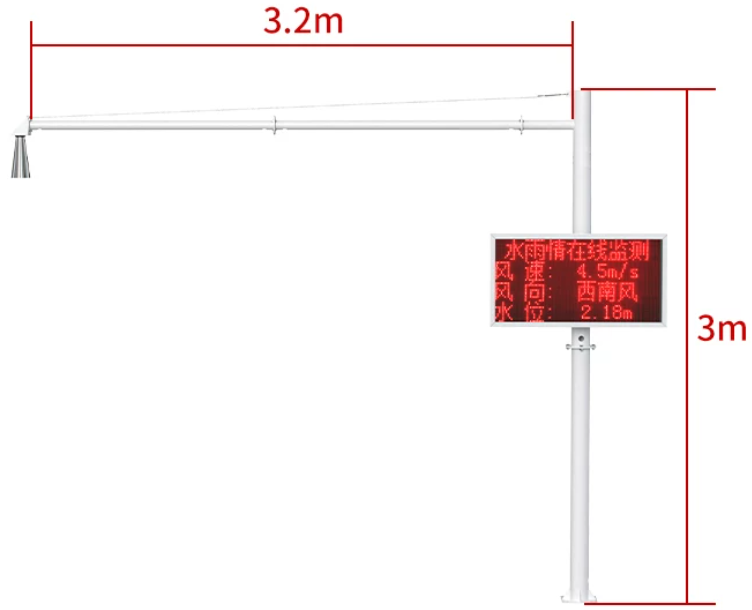

尺寸说明

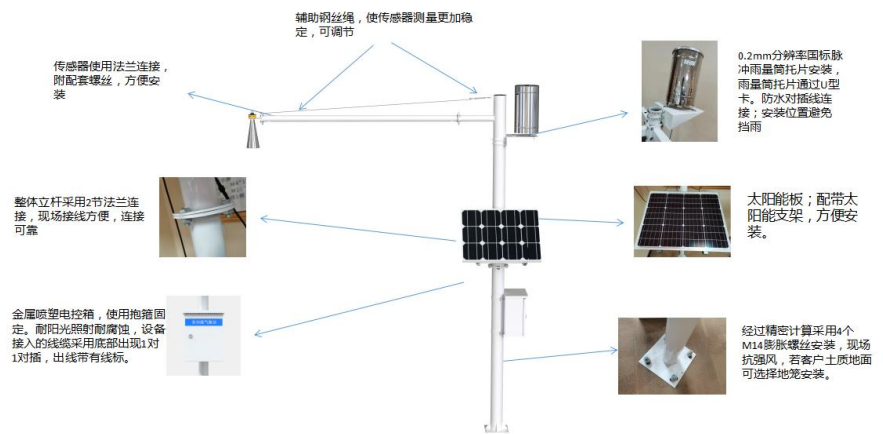

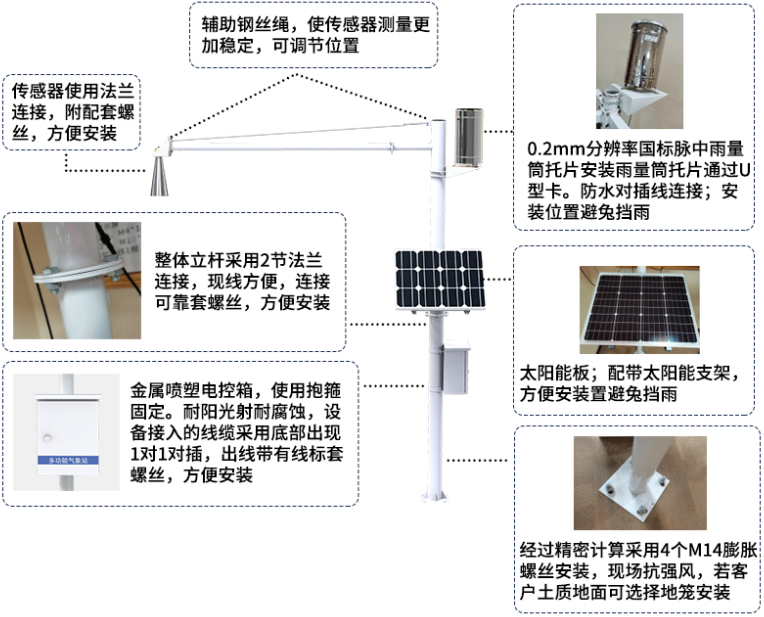

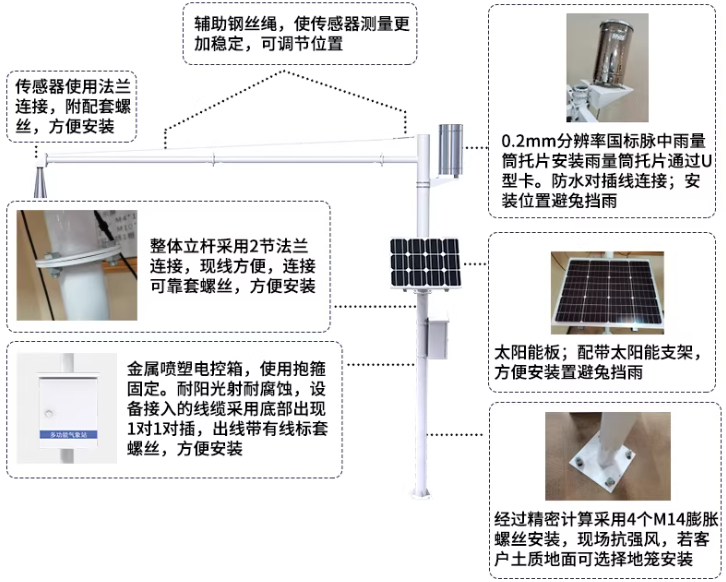

安装说明


接口说明

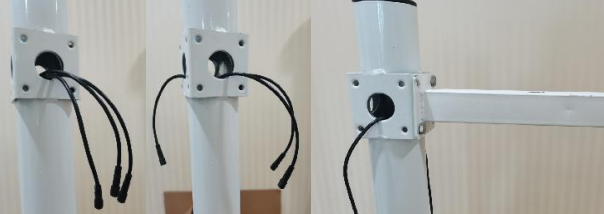

 一对一接线方式:此方式适用于带集线器的箱体,也是立杆内部走线,每台设备都配有2.5米延长线,延长线的公头母头均贴有线标,用户按线标将延长线公头与设备连接,另一端穿过支架放进立杆内部;立杆安装配电箱的部位做有微联孔,箱体中的防水对插线公头也贴有线标,用户使用时需将微联孔敲开,将立杆中的线通过微联孔勾出,接在配电箱内部对应线标的公头上即可完成安装。
