微功率雷达液位计
产品型号：RS-RAD-N01-1/1L
雷达水位计利用非接触式雷达技术测量水面高度，通过向液体表面发送雷达波速，并接收反射回来的雷达波速，测量波速传播的时间差，从而计算出液面的高度。同时雷达液位计内部程序通过特定的算法来处理回波信号，提高测量的精度和准确度。
产品详情
产品概述
微功率雷达液位计是一款实时监测液位的设备。利用非接触式雷达技术测量水面高度，精度高、响应快 ，可在恶劣环境下稳定工作。设备支持 ModBus-RTU 485 通信协议，可与我公司水雨情主机系统或上位机无缝对接，实现远程数据采集与管理。
微功率雷达液位计外壳采用防水防尘设计，等级可达 IP67，具备优异的抗干扰性能，适合长期户外使用。该产品广泛应用于农业农田灌溉、田间灌溉渠道、小型排水沟流量测量 私人灌区、鱼塘、泵站自用监测、工厂内部明渠、循环水、污水池等需要液位监测的场合，为精细化水资源管理提供可靠数据支撑，助力提升水利设施运行效率和水资源利用率。
功能特点
基于雷达测量原理，强化信号抗干扰能力、提升信噪比，实现高精度水位监测。
宽量程可达65m，分辨率高，精度可达±1mm。
最窄8°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
IP67 防水等级，适应户外恶劣环境，体积精巧，便于安装。
功耗低，搭配太阳能供电可实现长期无人值守运行，减少后期维护成本与人力投入。
主要技术参数
| 供电 | DC10-30V |
| 最大功耗 | 0.6W |
| 发射频率 | 24.00GHz |
| 测量范围 | 0.15 m ~65m |
| 分辨率 | 1mm |
| 测量精度 | ±1mm@（4m，40%RH，25℃） |
| 波束角 | 8° |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） |
| 通讯协议 | RS485输出 |
| 防护等级 | IP67 |
产品选型
| RS- | 公司代号 | |||
| RAD- | 雷达监测传感器 | |||
| N01- | 485（ModBus-RTU） | |||
| 1 | 微功率雷达液位计带喇叭口 | |||
| 1L | 微功率雷达液位计 | |||

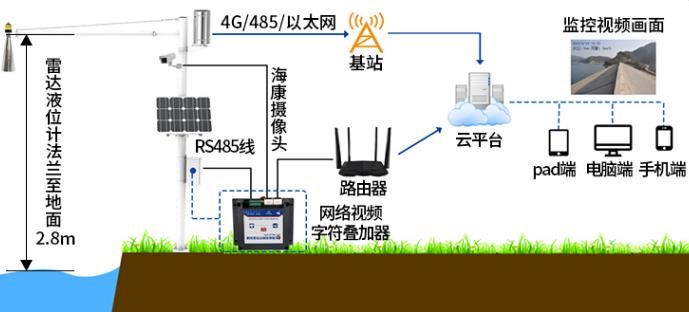

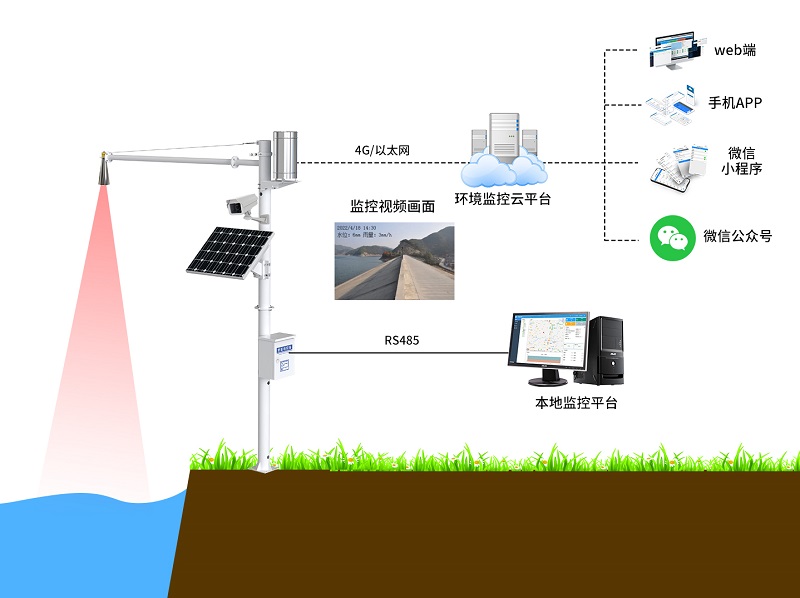

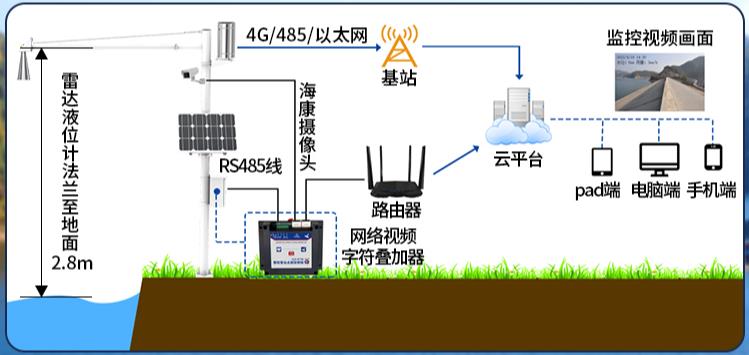

系统框架图

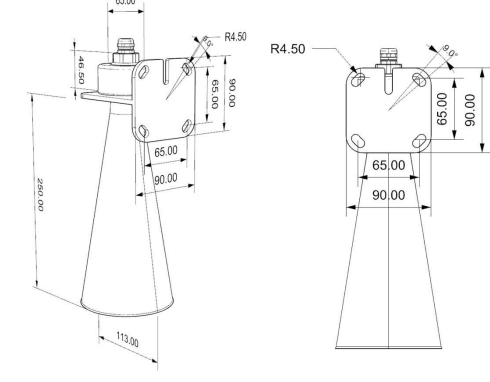

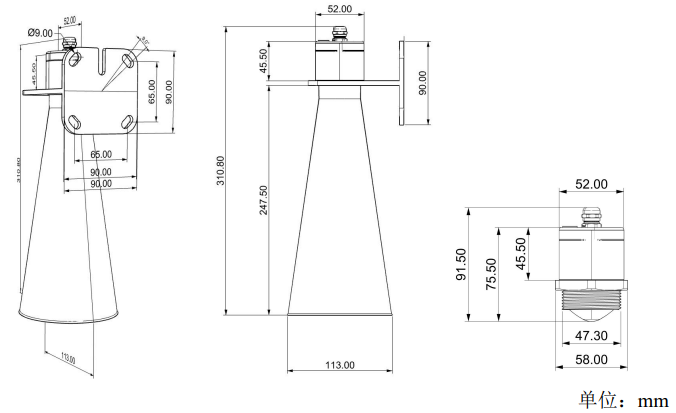

尺寸说明

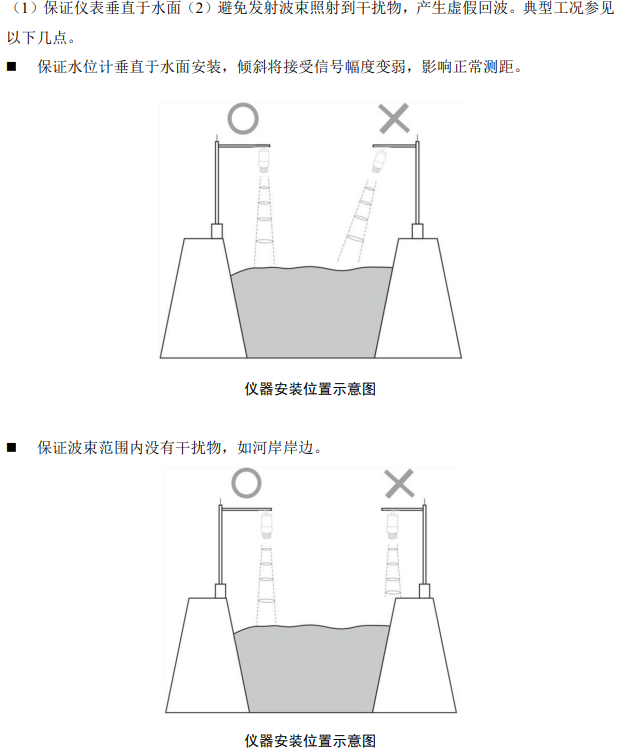

安装说明

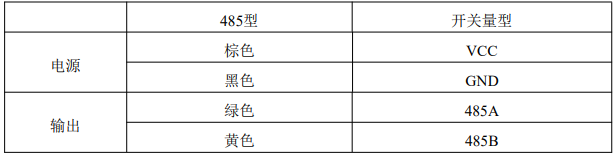

接口说明
宽电压电源输入 10~30V 均可。485 信号线接线时注意 A/B 两条线不能接反，总线上多 台设备间地址不能冲突。串口参数：RS458，波特率--9600，数据位--8，停止位--1，校验位 --无。注意设备供电电压在 10V--30V 范围内，建议使用 12V 供电。
