壁挂王字壳露点温湿度变送器485型

产品型号:RS-DEW-N01-2-*

该设备应用于各类需要露点温度及温湿度监测的场所。
产品详情

产品概述

该产品为壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用多种探头护套,外观美观大方且满足各种场合的需要。输出信号类型分为RS485,最远可通信2000米,标准的ModBus协议,支持二次开发。

功能特点

电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保优异的可靠性、高精度和互换性。

支持采用多种探头护套,外观美观大方,能满足各种场合的监测需要。

产品采用壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好。

主要技术参数

直流供电(默认)DC 10-30V
最大功耗                   0.4W
A准精度

相对湿度±2%RH(60%RH,25℃)
露点温度±0.8℃(25℃)
温度±0.4℃(25℃)
B准精度
(默认)
相对湿度±3%RH(60%RH,25℃)
露点温度±1℃(25℃)
温度±0.5℃(25℃)
变送器电路工作温湿度-40℃~+60℃,0%RH~95%RH(非结露)
探头工作温度-20℃~+60℃
探头工作湿度0%RH-100%RH
露点温度显示分辨率0.1℃
温度显示分辨率0.1℃
湿度显示分辨率0.1%RH
露点温度、温湿度刷新时间1s
长期稳定性相对湿度≤1%RH/y
温度≤0.1℃/y
响应时间相对湿度≤8s(1m/s风速)
温度≤25s(1m/s风速)
输出信号RS485(ModBus协议)
安装方式壁挂式

产品选型

RS-
公司代号

DEW-
露点温湿度变送传感器

N01-
485通讯(ModBus-RTU协议)

2-
壁挂王字壳

1内置铜头
2内置PE头
3内置西门子头
4内置精装探头
5外延精装探头
6外延防水探头
7外延高灵敏度探头
8外延普通探头
9外延金属防水探头
A外延四分管螺纹探头
B外延宽温探头

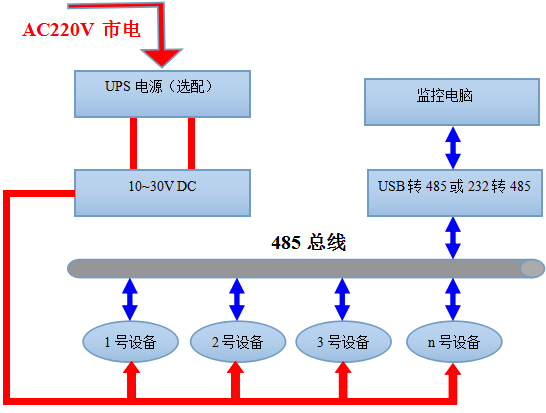

系统框架图

壁挂王字壳露点温湿度变送器485型系统框架图

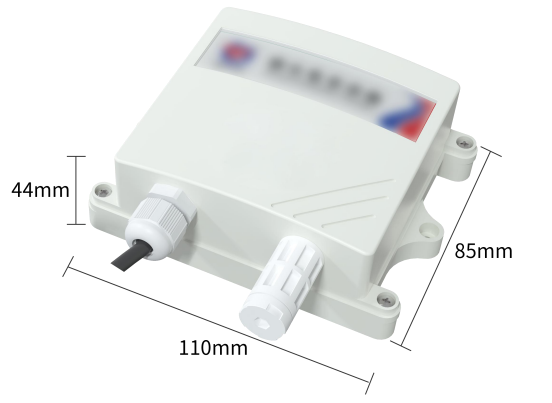

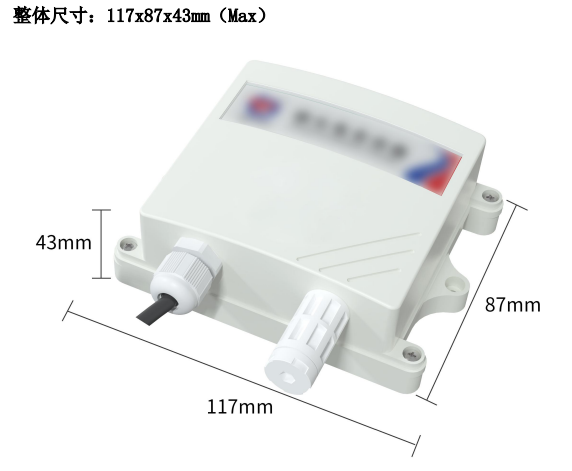

尺寸说明

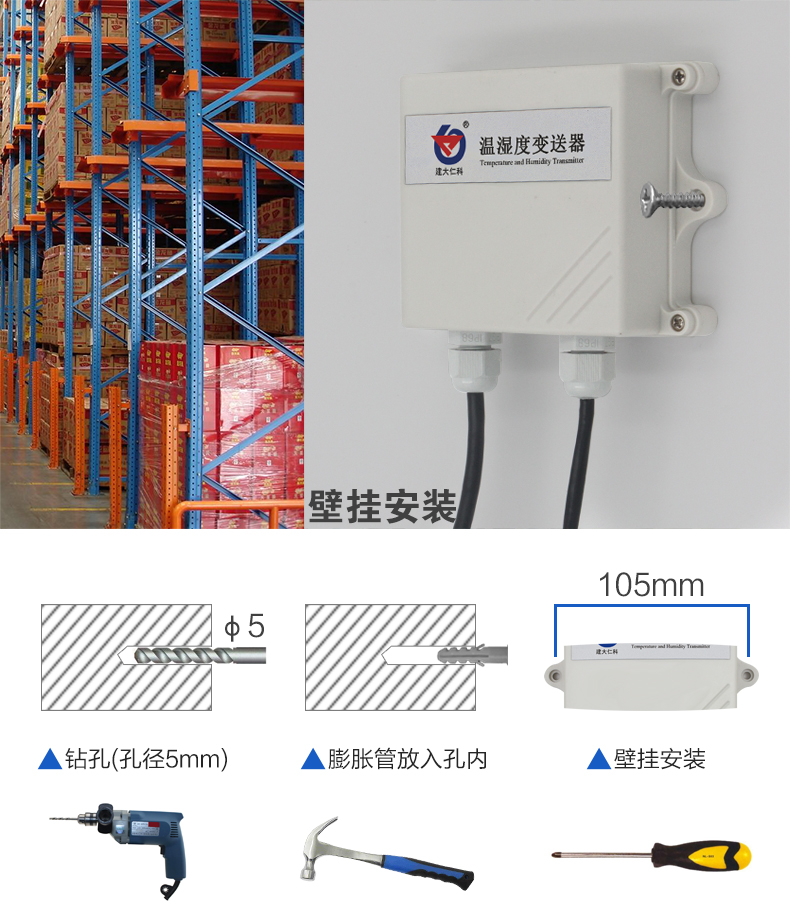

安装说明


接口说明


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
