485型工业管道式液晶温湿度变送器
产品型号：RS-WS-N01-9A-LCD
工业型管道式液晶温湿度变送器电路采用最新集成式温湿度测量技术。输出信号类型为RS485，最远可通信2000米，标准的ModBus协议，支持二次开发；广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。
相关产品
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品详情
产品概述
工业管道式温湿度变送器采用我司最新的温湿度测量技术。输出信号类型为 RS485，最远可通信 2000 米，标准的 ModBus 协议，支持二次开发；广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及 医药化工等行业。
功能特点
采用高精度温湿度测量单元，典型温度年漂移≤0.03℃，典型湿度年漂移≤0.25%RH。
采用专用的 485 电路，标准 ModBus-RTU 通信协议，通信地址及波特率可设置。
现场可通过按键修改地址、波特率。
交直流供电均可，DC12～36V 或者 AC24V（±20%）。
法兰安装，采用高分子材料高弹性密封圈，确保测量孔密封。
探头杆最长可延长至 2 米。
主要技术参数
| 供电 | DC12～36V 或者 AC24V（±20%） | |
| 最大功耗 | 0.1W | |
| 精度 | 湿度 | ±2%RH（60%RH，25℃） |
| 温度 | ±0.2℃（25℃） | |
| 温度量程 | 默认-40℃~+80℃ | |
| 湿度量程 | 0%RH-100%RH | |
| 变送器电路工作温湿度 | -20℃~+60℃，0%RH~99.9%RH（非结露） | |
| 探头工作温度 | 默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤0.25%RH/y |
| 温度 | ≤0.03℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 允许最大气流速度 | 16m/s | |
| 输出信号 | RS485(ModBus 协议） | |
| 电磁兼容等级 | GB/T 17626.4- 2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容 试验和测量技术 静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 3类 | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| N01- | 485通讯（ModBus-RTU协议） | ||||
| 9A- | 工业管道壳 | ||||
| LCD | 带液晶显示 | ||||

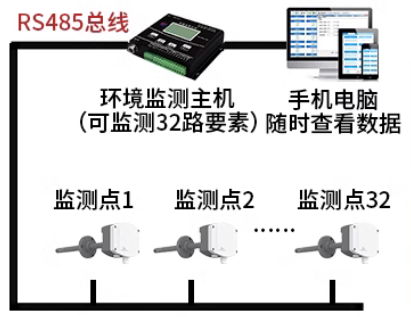

系统框架图

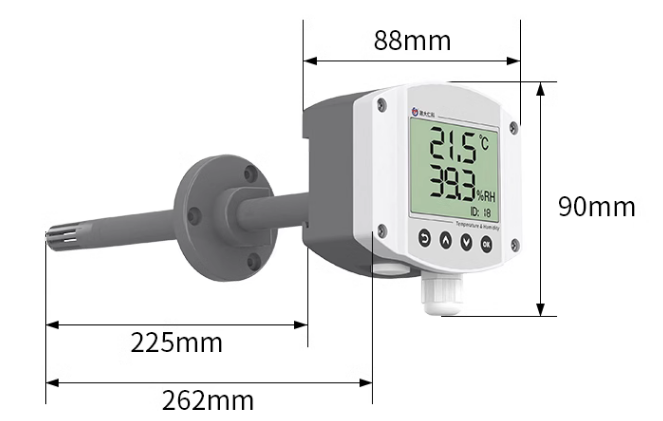

尺寸说明

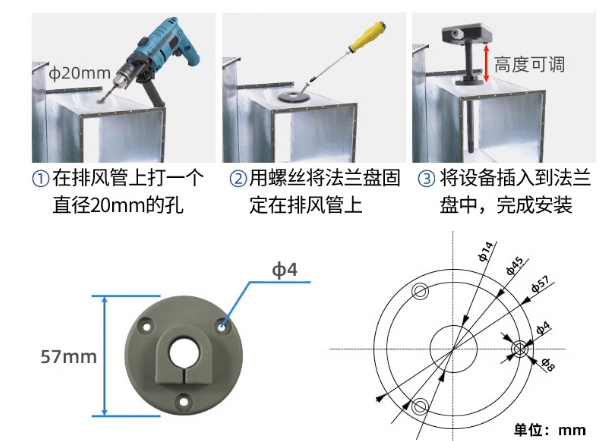

安装说明

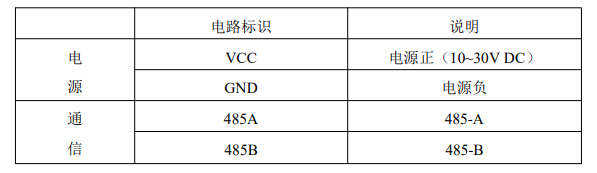

接口说明
