露点温度变送器
产品型号：RS-DEW-N01-S
壁挂经济型485温湿度传感器
红外测温传感器485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品概述
露点温度变送器采用高分子薄膜电容式露点传感技术，搭载进口工业级微处理器芯片与进口高精度温度传感器，从核心硬件层面保障了产品卓越的测量精度与优异的长期稳定性。
设备探头部分配备 316 不锈钢烧结过滤器，并创新性集成标定功能，大幅提升了对复杂工业环境中各类污染物的抵抗能力，有效延长传感器使用寿命。外壳主体采用304 不锈钢材质打造，配合专业防水出线设计，整机防护等级达到 IP65，可适应潮湿、多尘等恶劣工况。
产品外观精致小巧，安装便捷，广泛适用于各类工业环境下的露点温度连续在线测量。
功能特点
核心采用高分子薄膜电容式露点传感技术，响应快、精度高、稳定性好。
集成不锈钢烧结过滤器与创新性标定功能，抗污染能力强，传感器寿命长。
测量量程宽：-60℃~+60℃露点温度。
RS485（ModBus-RTU）和 4~20mA 模拟量双路输出，兼容各类工业系统。
IP65 防护等级，适应恶劣工业环境。
DC 10~30 V 宽压供电，现场适配性强。

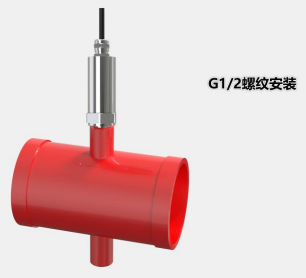

标准 G1/2″外螺纹安装，结构紧凑，安装便捷。
主要技术参数
| 直流供电（默认） | DC 10-30V | |
| 最大功耗 | 常规≤0.3W，执行标定时≤2W | |
| 变送器电路工作环境 | -40℃~+80℃，0%RH~95%RH（非结露） | |
| 量程 | 露点温度 | -60℃~+60℃ |
| 温度 | -40℃~+80℃ | |
| 精度 | 露点温度 | ±2℃（25℃，15%RH） |
| 温度 | ±0.4℃（25℃） | |
| 分辨率 | 露点温度 | 0.1℃ |
| 温度 | 0.1℃ | |
| 刷新时间 | 2s | |
| 输出信号 | RS485（ModBus协议） | 4~20mA（仅露点温度） |
| 电流输出负载 | ≤600Ω | |
| 防护等级 | IP65 | |
| 安装方式 | G1/2螺纹安装 | |
产品选型
| RS- | 公司代号 | |||
| DEW- | 露点温度变送器、传感器 | |||
| N01- | RS485/4~20mA | |||
| S | 金属防水壳体 | |||

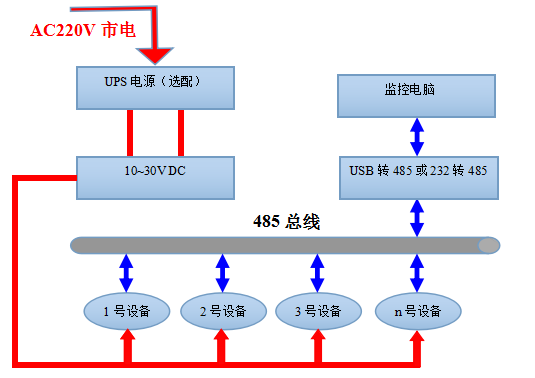

系统框架图

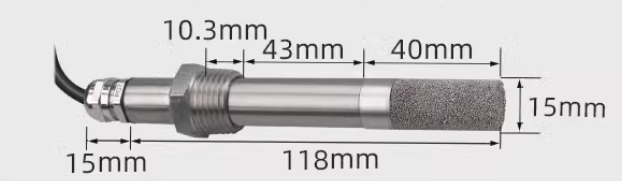

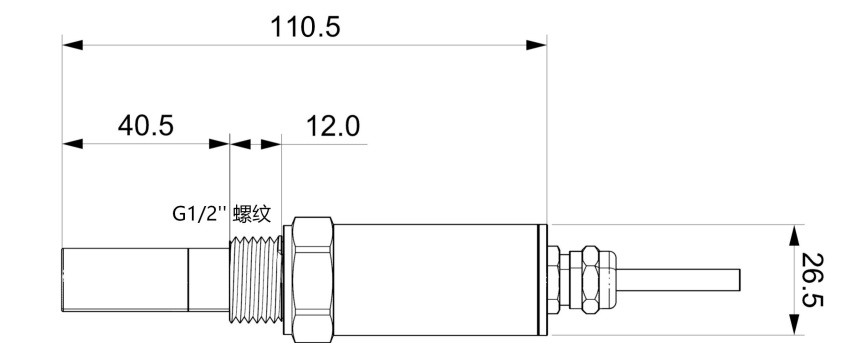

尺寸说明
注：单位 mm，理论尺寸，与实际可能存在 1-2mm 误差。

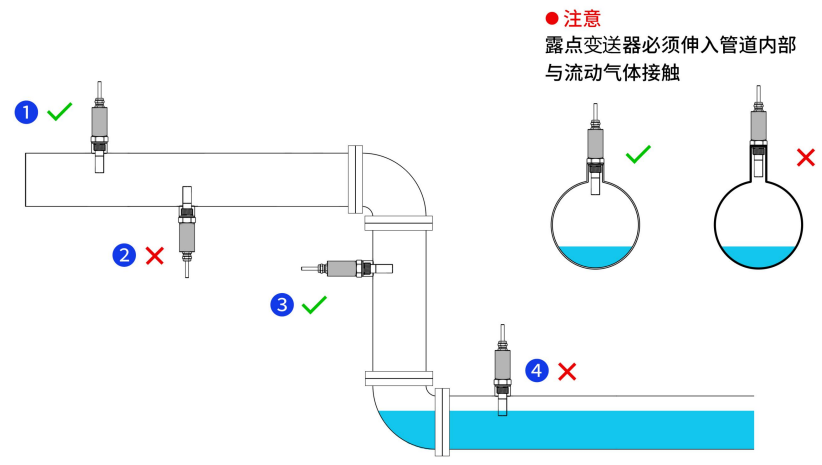

安装说明
1、推荐安装在水平管上侧或垂直管侧面，禁止管底或下侧安装，避免冷凝水浸泡探头
2、变送器探头部分必须完全伸入气流中，严禁形成气体不流通的死区。
3、选择直管段，避开阀门、弯头等湍流位置。
4、为确保连接的密封性，建议套密封圈（自备）后拧入 G1/2″螺纹。

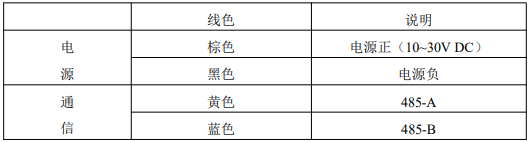

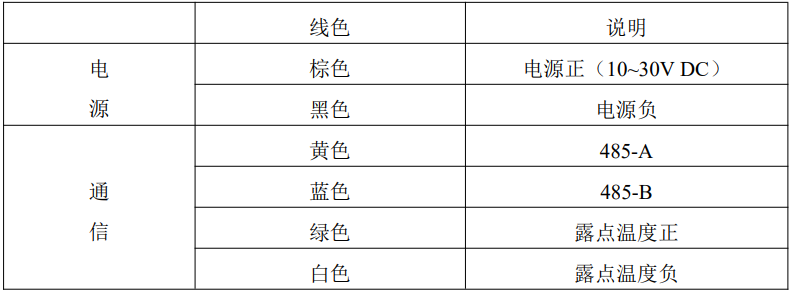

接口说明
