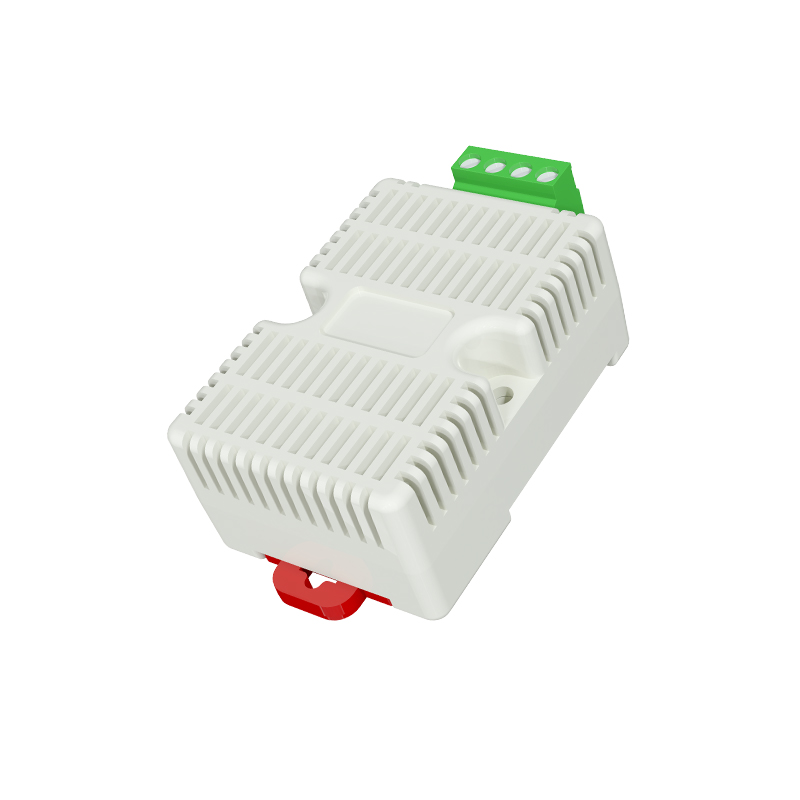

扁卡轨壳485型温湿度传感器
产品型号：RS-WS-N01-8
该变送器温湿度传感器及大气压力传感器内置，体积小巧，具有标准DIN35导轨安装卡，可直接用于导轨安装。该产品 广泛适用于配电柜安装，也可壁挂安装，485通信接口标准ModBus-RTU通信协议，通信地址及波特率可设置，通信距离最远2000米。
相关产品
壁挂经济型485温湿度传感器
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
86壳485型温湿度传感器
产品详情
产品概述
该变送器温湿度传感器及大气压力传感器内置，体积小巧，具有标准 DIN35 导轨安装卡，可直接用于导轨安装。该产品广泛适用于配电柜安装，也可壁挂安装，485 通信接口标准 ModBus-RTU 通信协议，通信地址及波特率可设置，通信距离最远 2000 米。
功能特点
传感器内置温湿度一体，体积小巧。
可直接安装于标准DIN35导轨，可方便安装于配电柜内。
485通信接口，标准ModBus-RTU通信协议，通信地址及波特率可设置。
可工作于-40~60℃范围。
具有可插拔端子，安装维护简单方便。
5-30V直流宽压供电。
主要技术参数
| 直流电源（默认） | 5-30V DC | |
| 最大功耗 | 0.1W | |
| 气压精度 | ±0.15kPa@25℃ 101kPa | |
| 温湿度精度 | 湿度 | ±3%RH（60%RH，25℃） |
| 温度 | ±0.5℃（25℃） | |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） | |
| 气压量程 | 0~120kPa | |
| 通信协议 | ModBus-RTU通信协议 | |
| 输出信号 | 485信号 | |
| 长期稳定性 | 气压 | -0.1kPa/y |
| 温度 | ≤0.1℃/y | |
| 湿度 | ≤1%RH/y | |
| 响应时间 | 气压 | ≤2s |
| 温度 | ≤25s（1m/s风速） | |
| 湿度 | ≤8s（1m/s风速） | |
| 参数设置 | 通过软件设置 | |
产品选型
| RS- | 公司代号 | ||||
| QYWS- | 大气压力、温湿度一体 | ||||
| WS- | 温湿度 | ||||
| N01- | RS485通讯（ModBus协议） | ||||
| 8 | 卡轨壳 | ||||
系统框架图
尺寸说明
安装说明
接口说明
序号 | 说明 |
1 | 485-A |
2 | 485-B |
3 | 电源正（10~30V DC） |
4 | 电源负 |
5 | 空脚 |
