机柜式温湿度变送器
产品型号：RS-WS-N01-8CW
机柜式温湿度变送器背面具有四个强力磁铁，可直接吸附于机柜上，也可壁挂安装，大大提高了安装效率。
相关产品
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品详情
产品概述
该变送器温湿度传感器内置，采用国外进口传感器，精度高、响应速度快。485通信接口标准ModBus-RTU通信协议，通信距离最远2000米。设备具有双网口，可通过网线级联下去，同时给下一级设备供电。带有拨码开关可快速设置地址波特率。背面具有四个强力磁铁，可直接吸附于机柜上，也可壁挂安装，大大提高了安装效率。该产品广泛适用于通讯机房、仓库楼宇、图书馆等场所。
功能特点
进口传感器内置温湿度一体，精度高、响应速度快。
485通信接口，标准ModBus-RTU通信协议。
设备具有双网口，功能一致，可通过网线级联下去，同时给下一级设备供电。
设备带有拨码开关，可快速设置地址、波特率。
设备背面具有四个强力磁铁，可吸附于机柜上，也可通过葫芦口壁挂式安装。
10-30V直流宽压供电。
主要技术参数
| 直流电源（默认） | 10-30V DC | |
| 最大功耗 | 不带显示：0.3W 带OLED显示屏：0.5W（24V供电） | |
| 精 度 | 湿度 | ±3%RH（60%RH，25℃） |
| 温度 | ±0.3℃（25℃） | |
| 变送器电路工作温湿度 | 不带显示：-40℃~+75℃，0%RH~95%RH（非结露） 带OLED显示屏：-30℃~+75℃，0%RH~95%RH（非结露） | |
| 通信协议 | ModBus-RTU通信协议 | |
| 输出信号 | 485信号 | |
| 温度显示分辨率 | 0.1℃ | |
| 湿度显示分辨率 | 0.1%RH | |
| 温湿度刷新时间 | 1s | |
| 长期稳定性 | 温度 | ≤0.1℃/y |
| 湿度 | ≤1%RH/y | |
| 响应时间 | 温度 | ≤25s（1m/s风速） |
| 湿度 | ≤8s（1m/s风速） | |
| 参数设置 | 通过软件设置 | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| N01- | RS485（ModBus协议） | ||||
| 8CW- | 机柜式温湿度变送器 | ||||
| 空 | 机柜式温湿度变送器 | ||||
| OLED | 带液晶显示 | ||||

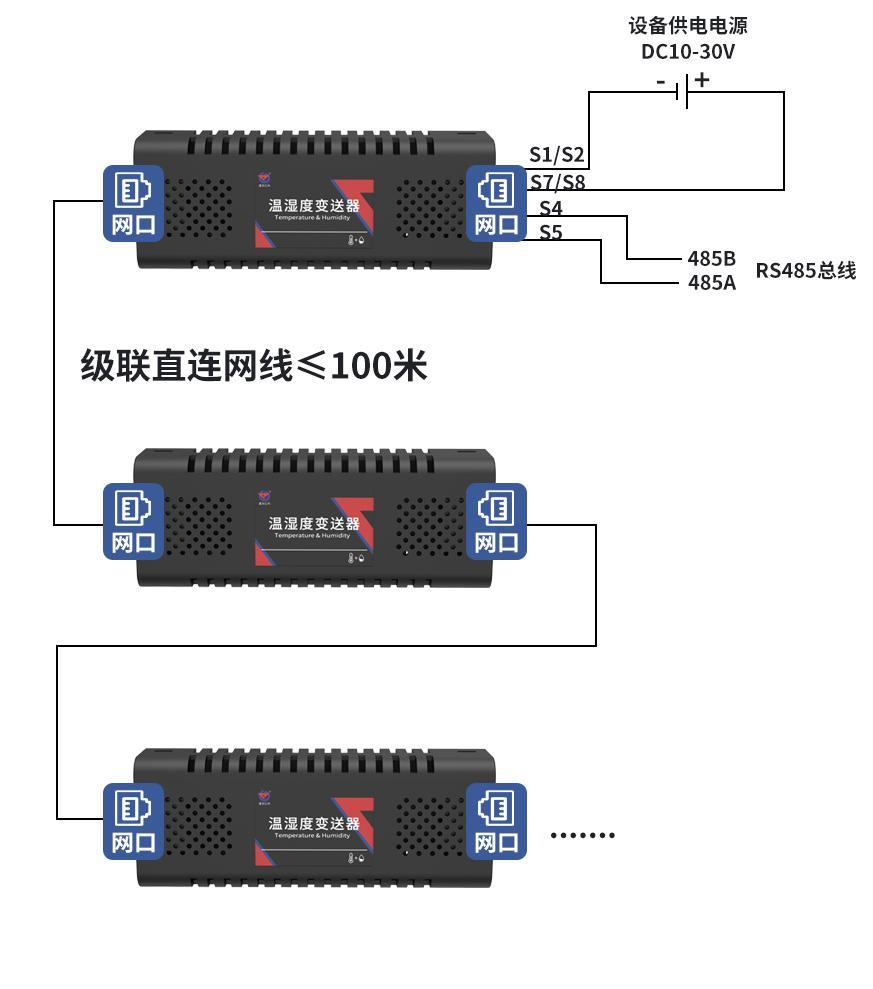

系统框架图

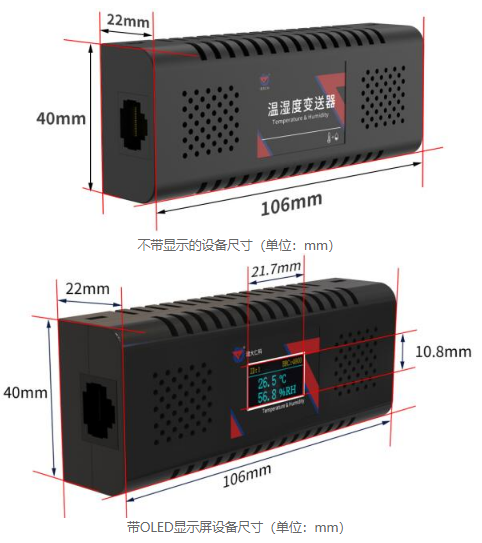

尺寸说明
安装说明

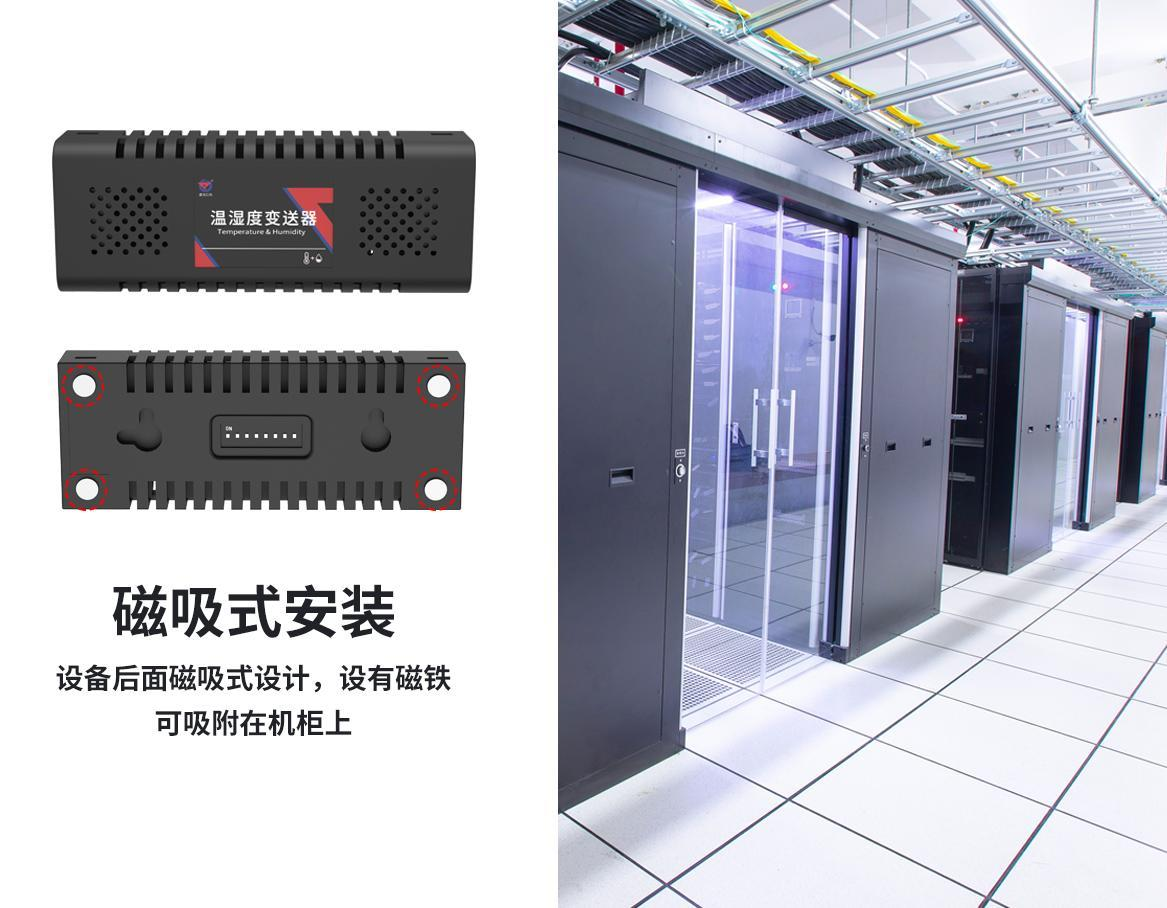

磁吸式安装

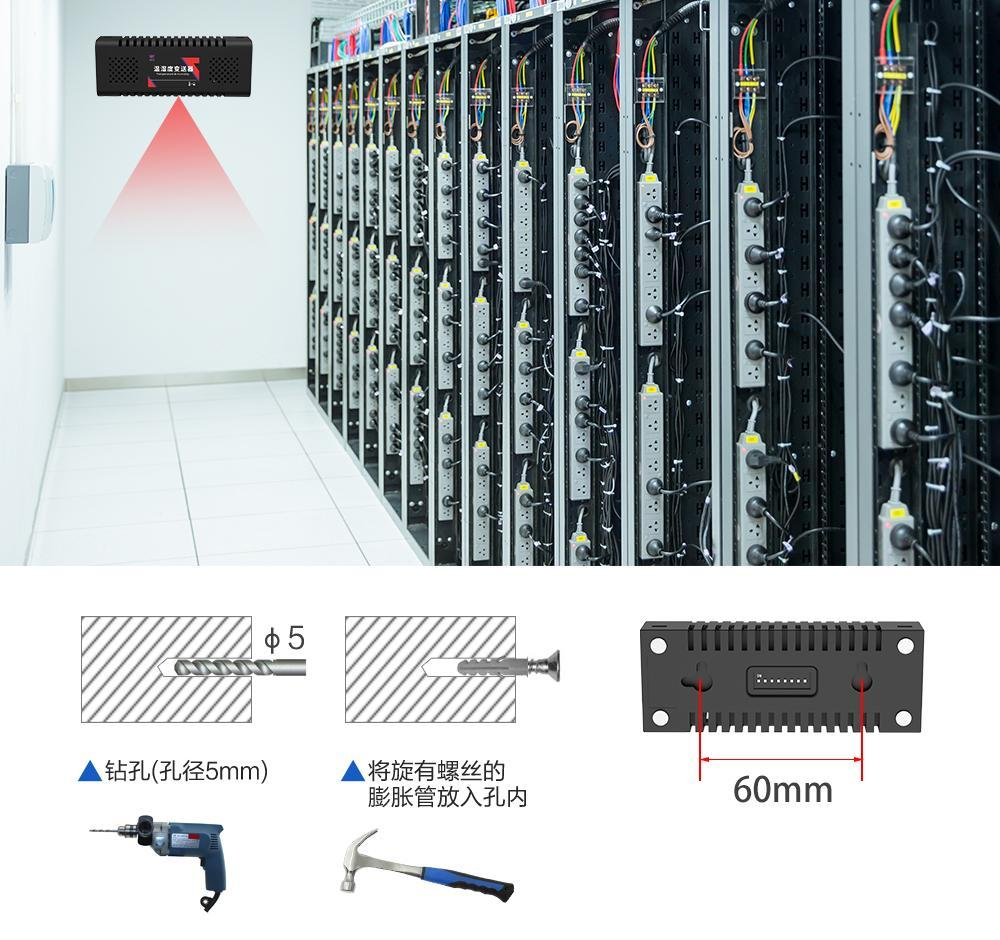

壁挂式安装

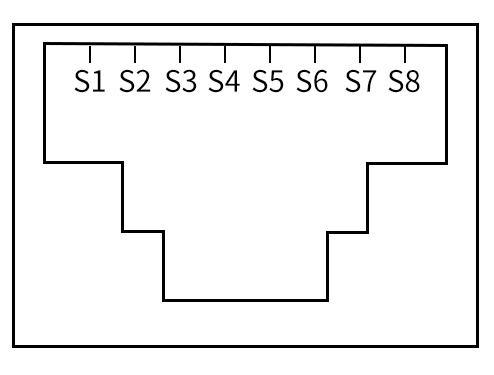

接口说明
序号 | 说明 |
S1（橙白） | 电源负 |
S2（橙） | 电源负 |
S3（绿白） | 空 |
S4（蓝） | 485B |
S5（蓝白） | 485A |
S6（绿） | 空 |
S7（棕白） | 电源正（10-30V） |
S8（棕） | 电源正（10-30V） |
