金属管道温湿度变送器485型

产品型号:RS-WS-N01-ATH(BTH)

该变送器应用于管道温湿度测量,采用进口温湿度测量单元,漂移小、精准度、抗干扰能力强等特点,保证产品的优异测量性能。本产品采用颗粒烧结探头护套,防护等级IP65,可应用于各种工业环境。
产品详情

产品概述

该变送器应用于管道温湿度测量,采用进口温湿度测量单元,漂移小、精准度、抗干扰能力强等特点,保证产品的优异测量性能。本产品采用颗粒烧结探头护套,防护等级IP65,可应用于各种工业环境。

设备采用宽压7-30V直流供电,485信号输出,标准ModBus-RTU通信协议、ModBus地址可设置,波特率可更改,通信距离最远2000米。

功能特点

采用进口测温单元,测量精度高、抗干扰能力强。

485通信接口标准ModBus-RTU通信协议,地址、波特率可设置,通信距离最远2000米。

现场供电采用7~30V直流宽压供电,可适应现场多种直流电源。

产品采用G1/2螺纹安装,安装方便,防护等级IP65可应用于户外恶劣的现场环境。

主要技术参数

直流供电(默认)

DC 7-30V

平均功耗

0.35W

工作环境

-40℃~+60℃,0%RH~95%RH(非结露)

温湿度测量量程

-40℃~+120℃,默认-40℃~+80℃

温度显示分辨率

0.1℃

湿度显示分辨率

0.1%RH

测量精度

湿度

±3%RH(60%RH,25℃)

温度

±0.5℃(25℃)

输出信号

RS485(ModBus协议)

长期稳定性

湿度

≤1%RH/y

温度

≤0.1℃/y

安装方式

G1/2螺纹安装

防水等级

IP65

产品选型

RS-


公司代号


WS-


温湿度变送、传感器


N01-


RS485(ModBus协议)


-ATH


金属管道温湿度变送器(上开式)

-BTH


金属管道温湿度变送器(斜开式)


镀镍探头(默认探头,抗10m/s风,耐热性好)

FW

蜂窝型探头(304不锈钢材质,相比默认探头对湿度环境反应灵敏,不防尘,无法使用在粉尘较大的环境,抗2.5m/s风)

FF

不锈钢防风探头(316L不锈钢材质,耐腐蚀性强,高温强度优秀,间隙小,可抗30m/s风,可阻挡细小粉尘穿透)

系统框架图

金属管道温湿度变送器485型系统框架图

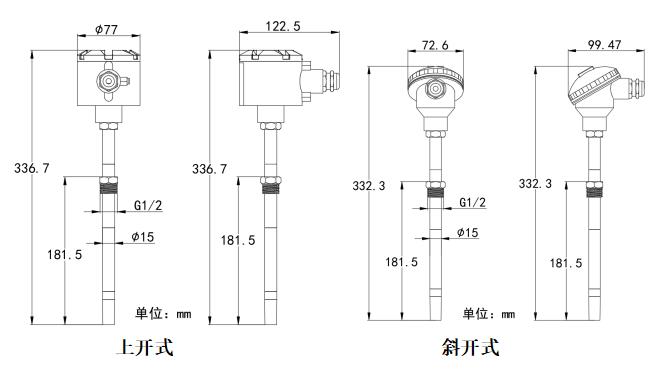

尺寸说明

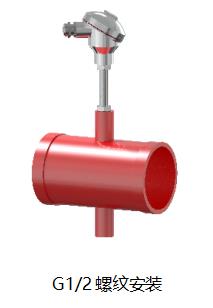

安装说明

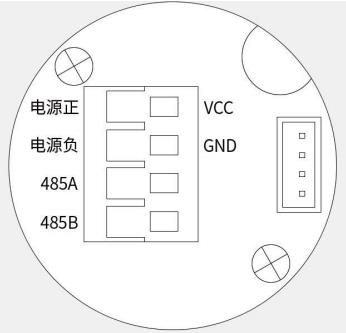

接口说明

宽电压电源输入 10~30V 均可。485 信号线接线时注意 A/B 两条线不能接反,总线上多台设备间地址不能冲突。
