壁挂王字壳水浸变送器
产品型号：RS-SJ-*-2
产品概述
该水浸传感器广泛适用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备机柜以及其它需积水报警的场所。采用独有的交流检测技术，有效避免了浸水电极长时间工作氧化导致漏水灵敏度下降的问题。该设备可选485信号、4G、WIFI信号、开关量干接点输出。485输出为标准ModBus-RTU，最远通信距离2000米，可直接接入现场的PLC、工控仪表、组态屏或组态软件。外接漏水电极最远可达2600米，亦可外接长达2600米漏水绳。该设备采用防水外壳，防护等级高，可长时间应用于潮湿、高粉尘等恶劣场合。同时可以选择带 OLED 显示屏幕，更加直观的观看环境内是否有浸水。
功能特点
我公司采用交变电流采集积水的电感参数，准确区分是否发生水浸，甚至可以区分纯净水与自来水（默认以自来水为检测对象，若要检测纯净水请特殊说明）。因为采用交变电流检测，电极即使长时间浸泡也不会产生电泳极化，不依赖特殊电极，做到寿命长、检测可靠。---此技术为我公司专利，已获专利局授权，凡仿冒者我公司保留追究其法律责任的权利。
主要技术参数
RS485型：
| 供电 | DC10-30V | |
| 最大功耗 | 继电器输出 | 1.2W |
| RS485输出 | 0.4W | |
| 检测对象 | 自来水、纯净水 | |
| 变送器电路工作温度 | -20℃~+60℃，0%RH~95%RH（非结露） | |
| 输出信号 | 继电器输出 | 常开触点 |
| RS485输出 | ModBus-RTU协议 | |
4G型：
供电 | DC10-30V | |
最大功耗 | 继电器输出 | 1.2W |
4G 上传 | 0.4W | |
检测对象 | 自来水、纯净水 | |
变送器电路工作温度 | -20℃~+60℃，0%RH~95%RH（非结露） | |
输出信号 | 继电器输出 | 常开触点 |
4G 上传 | ||
数据采集时间 | 2s/次 | |
继电器带负载能力 | 250VAC 1A/30VDC 1A | |
WIFI型：
供电 | DC10-30V | |
最大功耗 | 继电器输出 | 1.2W |
WIFI上传 | 0.4W | |
检测对象 | 自来水、纯净水 | |
变送器电路工作温度 | -20℃~+60℃，0%RH~95%RH（非结露） | |
输出信号 | 继电器输出 | 常开触点 |
WIFI上传 | ||
数据采集时间 | 2s/次 | |
继电器带负载能力 | 250VAC 1A/30VDC 1A | |
产品选型
| RS- | 公司代号 | ||||
| SJ- | 水浸传感器 | ||||
| N01R01- | 485+继电器常开点 | ||||
| N01- | 485（ModBus-RTU） | ||||
| R01- | 继电器常开点 | ||||
| WIFI- | WIFI方式上传（OLED显示无此选型） | ||||
| 4G- | 4G方式上传（OLED显示无此选型） | ||||
| LORA- | LoRa方式上传（OLED显示无此选型） | ||||
| 2- | 壁挂王字壳 | ||||
| 空 | 无显示 | ||||
| OLED | 带OLED显示 | ||||

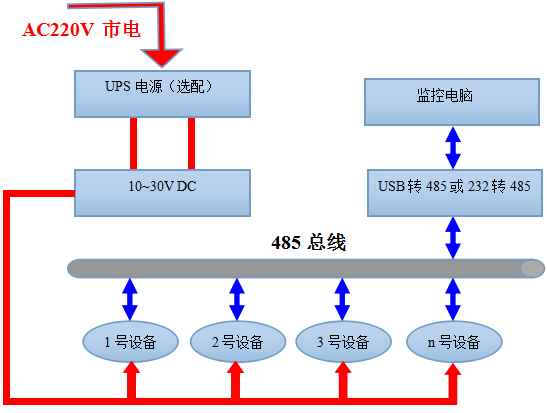

系统框架图

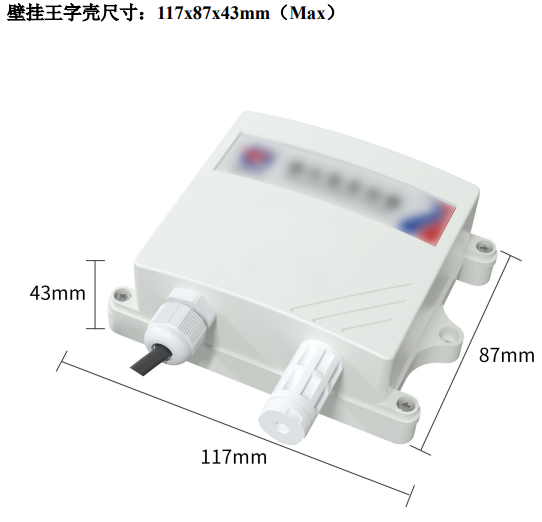

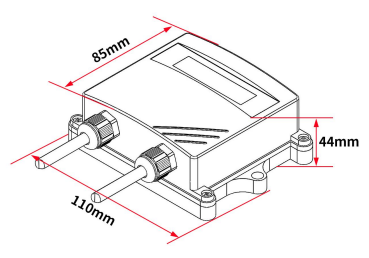

尺寸说明

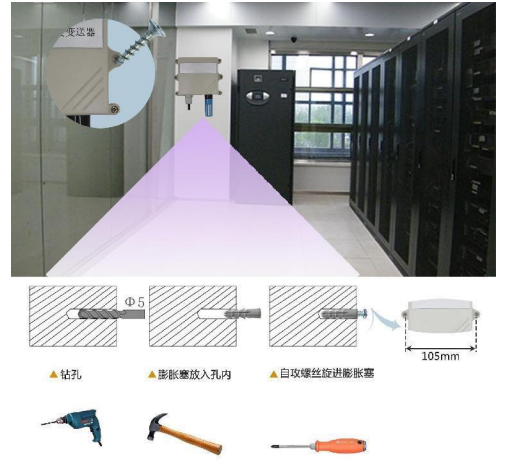

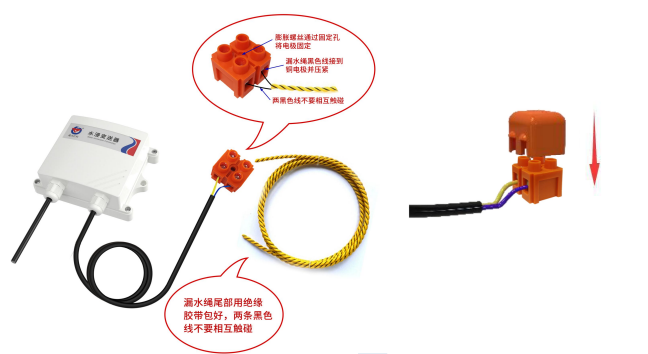

安装说明

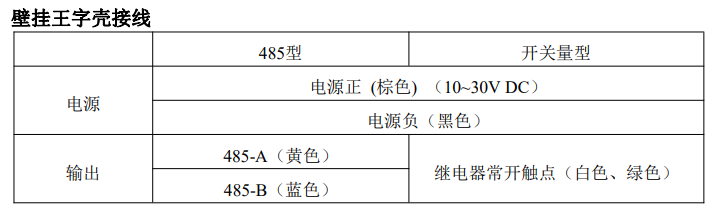

接口说明
