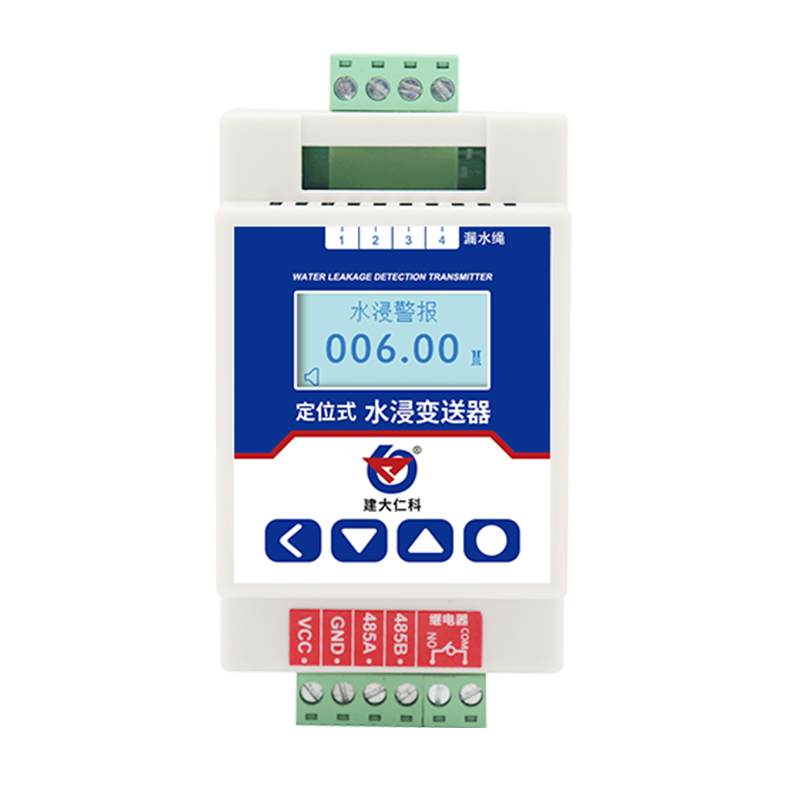

定位式水浸变送器
产品型号：RS-SJ-DW-N01-R01-1
RS-SJ-DW-N01R01-1定位式水浸变送器是我司专为机房等无水环境设计的检测漏水设备，方便实时检测机房内有无漏水状况并快速确定漏水点。
产品详情
产品概述
RS-SJ-DW-N01R01-1定位式水浸变送器是我司专为机房等无水环境设计的检测漏水设备，方便实时检测机房内有无漏水状况并快速确定漏水点。漏水绳检测到漏液后可立即发出报警以及吸合继电器，继电器可外接声光报警，并在LCD显示屏上显示漏液位置。
设备采用标准ModBus-RTU协议，可连接至集成终端，方便统一管理。产品可作为独立的运行单元也可连接至PLC等其他集成器进行采集编程联网使用。设备体积占用空间小，采用128*64高清显示液晶模块，设备报警时可闪烁屏幕，黑暗场所也可及时观察到报警信息。继电器采用可自主选择默认通断模式，方便配置不同的声光报警器。
设备主要适用于数据机房、通讯基站、仓库、图书馆等重要场所的漏水检测。
功能特点
产品采用标准ModBus-RTU通信方式，最远可支持2000米通信。
报警方式：继电器、声音报警、RS485方式报警、LCD屏幕显示报警
LCD屏采用128*64高清显示液晶屏，可直观查看漏水位置。
设备传感器检测线缆长度最短为5米，线缆最长可扩展至200米。
主要技术参数
| 供电电压 | 10-30V DC |
| 功率 | 0.35W |
| 定位显示 | LCD屏显示 |
| 精确度 | ±（漏水绳长度的0.5%+0.5m） |
| 继电器带载能力 | 250V 10A |
| 串行接口 | 标准ModBus-RTU通信 |
| 工作环境 | -30~60℃，10~95%RH（非结露） |
| 储存环境 | -20~50℃，10~95%RH（非结露） |
| 安装方式 | 35轨道安装 |
产品选型
| RS- | 公司代号 | |||||
| SJ- | 水浸变送器 | |||||
| DW- | 定位式 | |||||
| N01- | 485信号输出 | |||||
| R01- | 无源继电器 | |||||
| 1 | 外壳 | |||||

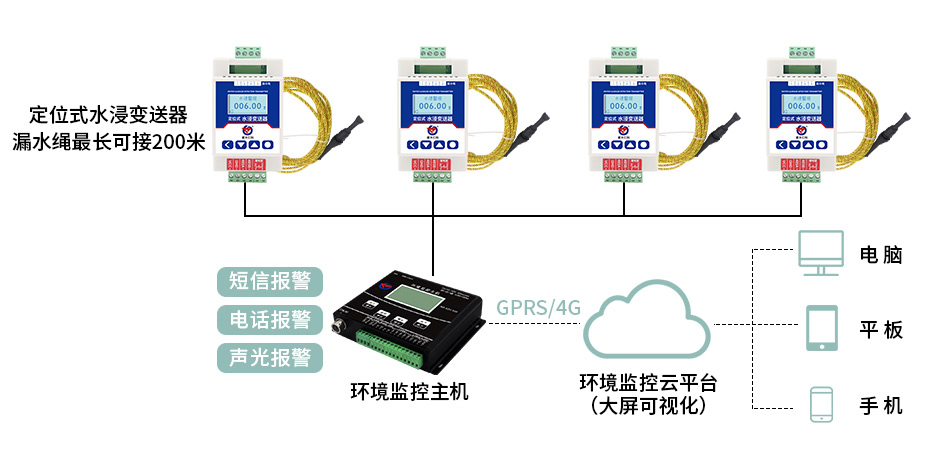

系统框架图

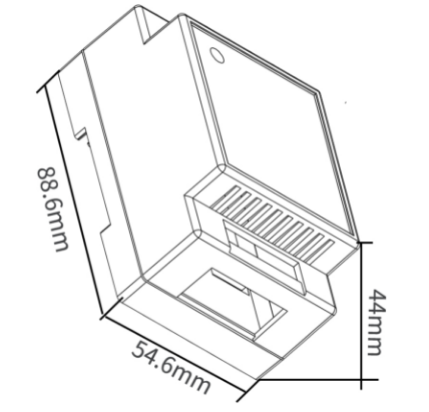

尺寸说明

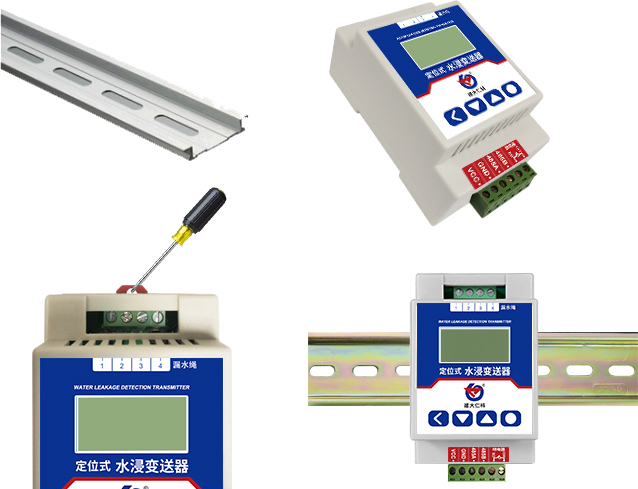

安装说明
接口说明
具体线色以现场实际收到设备为准，参考以下两种说明：
符号 | 说明① | 说明② | 序号 | 说明 | |
漏水绳1 | 红线 | 棕线 | VCC | 电源正（10-30V DC） | |
漏水绳2 | 绿线 | 黑线 | GND | 电源负 | |
漏水绳3 | 黄线 | 黄线 | 485A | 485信号线A | |
漏水绳4 | 黑线 | 蓝线 | 485B | 485信号线B | |
继电器NO | 继电器接口 | ||||
