虫情测报仪(R2款)

产品型号:KH-CQ-R2-*

此款虫情测报仪利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。
产品详情

产品概述

虫情测报仪是我司研发的新一代符合GB-T24689.1-2009标准的图像式虫情测报工具。利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。在无人监管的情况下,可自动完成诱虫,杀虫,虫体分散,拍照,运输,收集,排水等系统作业,然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台,对虫害的发生与发展进行分析和预测,为现代农业提供服务,满足虫情预测预报及标本采集的需要。

可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域。

功能特点

上下两层远红外虫体处理仓,致死率不低于98%,虫体的完成率不小于95%。

雨虫分离技术,自动将雨水与昆虫分离。

光控技术,晚上自动开机检测,白天自动关灯待机,夜间工作状态下,不受瞬间强光改变工作状态。

500万像素高清摄像头(可选800万像素,1200万像素和2000万像素),可清晰分辨每 一个虫体。

内置定位功能,可在平台地图查看设备站点等数据,方便用户查看。

引虫灯、杀虫仓、烘干仓、摄像头等可远程手动控制。

触摸屏可以显示当前工作模式、通讯状态、杀虫仓、烘干仓实时温度、当前光照值、降雨状态以及设备各个部件的当前运行状态。

主要技术参数

供电电压220V AC或太阳能供电
功耗待机≤25W
整灯功率≤200W
通信方式4G上传
网口上传
工作环境0~70℃
0~85%(相对湿度)、无凝结
诱虫光源20W 紫光灯管(主波长 365nm)
远红外虫体处理仓温度工作15min后温度可达85℃±5℃
灯管启动时间≤5s
绝缘电阻≥2.5MΩ(漏电保护)
工作方式晚上自动开机检测,白天自动关灯待机,夜间工作状态下,不受瞬间强光改变工作状态
摄像头像素500万/800万/1200万/2000万像素可选
设备尺寸717*727*1565.7mm
显示屏7 寸触摸显示屏

产品选型

KH-
公司代号

CQ-
虫情测报仪

R2
R2款

4G-
4G上传
ETH-

网口上传
空-

无上传功能

空-
无拍照功能
5-
500万像素
8-
800万像素
12-
1200万像素
20-
2000万像素高清图片

AC-
市电供电接口
T-
太阳能供电接口

B1带B1款百叶窗
不带百叶窗

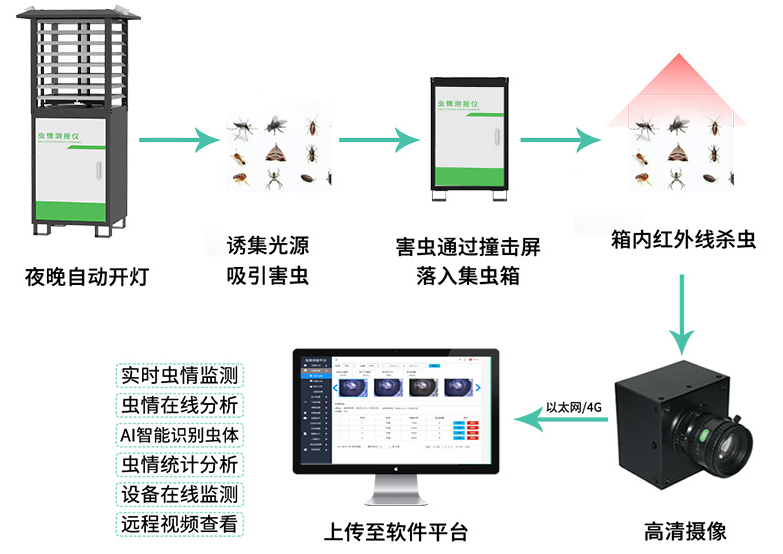

系统框架图

虫情测报仪(R2款)系统框架图

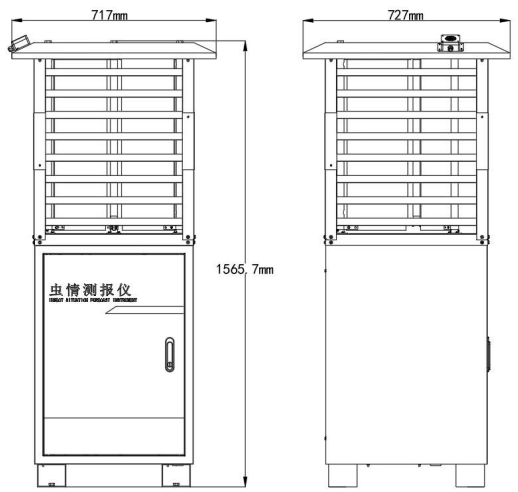

尺寸说明

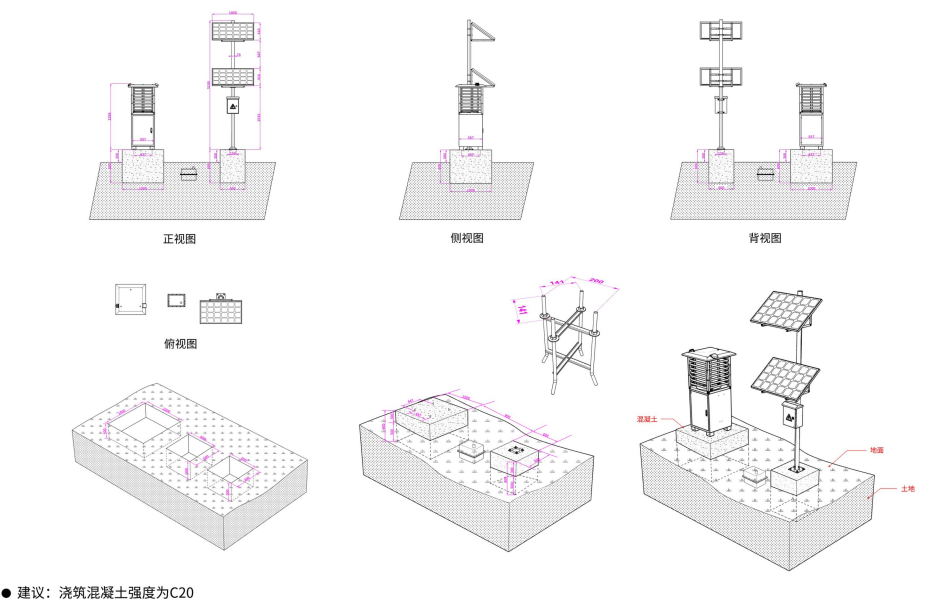

安装说明

(1)选择好虫情检测柜体安装位置,尽可能提前预制平坦硬质水泥高台,再根据底座固定尺寸进行打孔。

(2)使用配件里的膨胀螺丝装到打好8个孔位中。

(3)将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好,用扳手拧紧固定,即可。


接口说明
