高空测报灯

产品型号:KH-HCQ-* -100

高空测报灯是我司研发的新一代的图像式虫情测报工具。利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。
产品详情

产品概述

高空测报灯是我司研发的新一代的图像式虫情测报工具。利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。在无人监管的情况下,可自动完成诱虫,杀虫,虫体分散,拍照,运输,收集,排水等系统作业,然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台,对虫害的发生与发展进行分析和预测,为现代农业提供服务,满足虫情预测预报及标本采集的需要。

可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域。

功能特点

上下两层远红外虫体处理仓,致死率不低于98%,虫体的完成率不小于95%。

雨虫分离技术,自动将雨水与昆虫分离。

光控技术,晚上自动开机检测,白天自动关灯待机,夜间工作状态下,不受瞬间强光改变工作状态。

500万高清摄像头,可清晰分辨每一个虫体。

内置定位功能,可在平台地图查看设备站点等数据,方便用户查看。

引虫灯、杀虫仓、烘干仓、摄像头等可远程手动控制。

主要技术参数

供电电压220V AC
功耗待机≤4W
整灯功率≤1500W
通信方式4G上传
网口上传
工作环境0~70℃
0~95%(相对湿度)、无凝结
诱虫光源1000W金属卤素灯
远红外虫体处理仓温度工作15min后温度可达85℃±5℃
灯管启动时间≤5s
绝缘电阻≥2.5MΩ(漏电保护)
工作方式晚上自动开机检测,白天自动关灯待机,夜间工作状态下,不受瞬间强光改变工作状态
摄像头像素500万
设备尺寸2102*840*840mm

产品选型

KH-
公司代号

HCQ-
高空测报灯

4G-
4G上传
ETH-
网口上传

100壳体

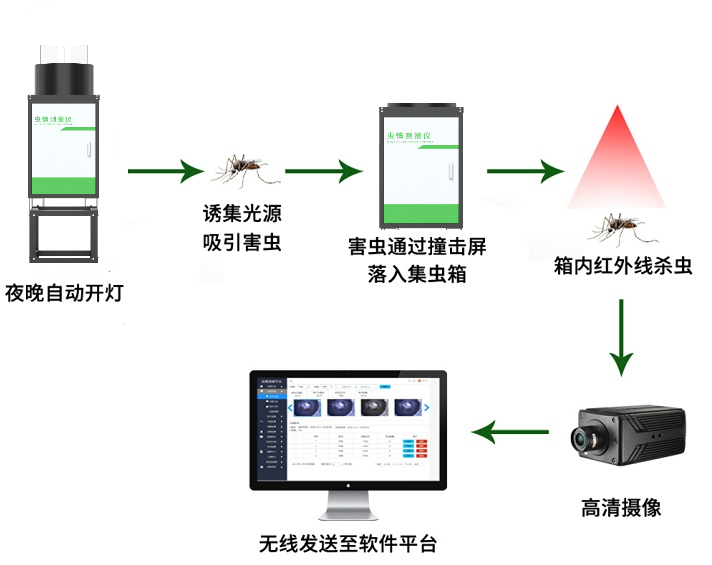

系统框架图

高空测报灯系统框架图

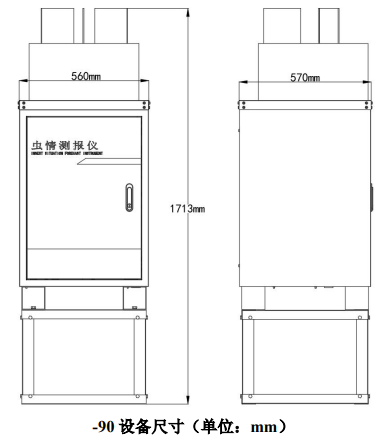

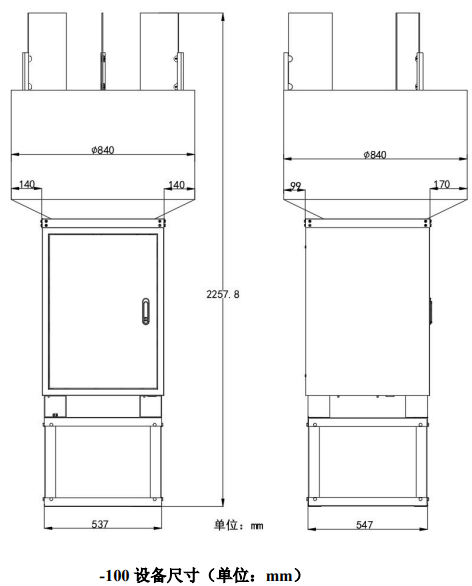

尺寸说明


安装尺寸(单位:mm):


安装说明

(1)选择好测报灯柜体安装位置,尽可能提前预制平坦硬质水泥高台,再根据底座固定尺寸进行打孔。

(2)使用配件里的膨胀螺丝装到打好8个孔位中。

(3)将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好,用扳手拧紧固定,即可。

接口说明

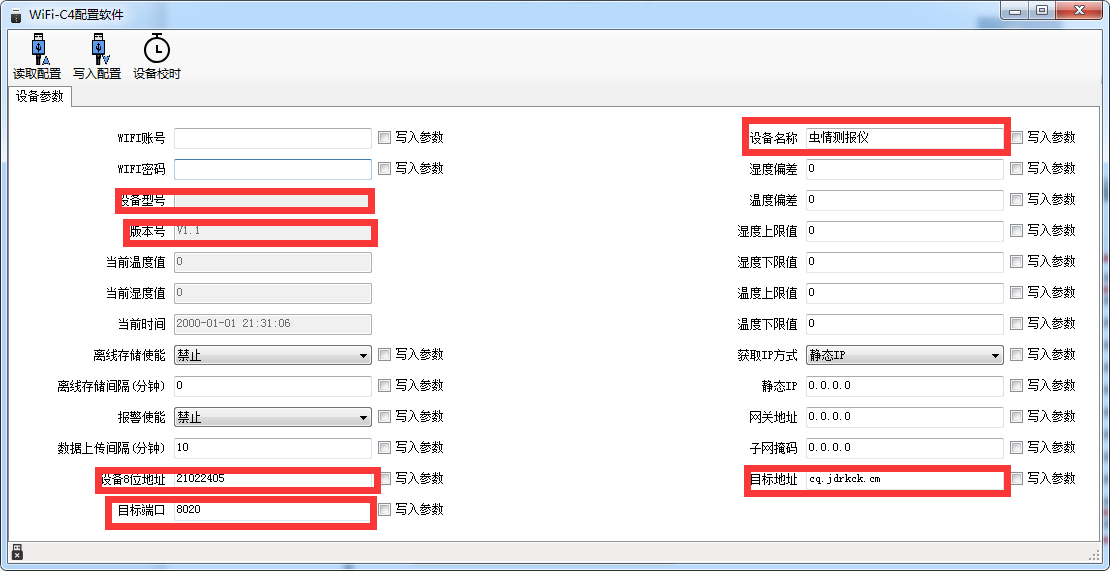

首先把设备上电,用数据线连接到配置电脑,双击打开配置软件,软件界面如下:


单击“读取配置”,读取设备信息, 编辑完设备参数后点击“写入设备信息”,即可把参数写入到设备中。

设备名称:设备名称

设备型号:设备的产品型号,出厂默认不可修改

版本号:出厂默认,可查看不可修改。

设备地址:设备的8位数地址,出厂默认,可查看不可修改。

目标地址:监控平台所在的电脑或服务器的IP地址或者域名。。若设备上传数据至我公司云平台,则目标地址应填写cq.jdrkck.com。

目标端口:我司环境监控云平台监听端口为8030,若主机将数据上送至我公司云平台,应将目标端口设置为8030。
