便携式全自动孢子捕捉分析仪

产品型号:KH-PSR-4G/ETH-110

便携式全自动孢子捕捉分析设备包括高倍光学显微成像系统,精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段。
产品详情

产品概述

便携式全自动孢子捕捉分析设备包括高倍光学显微成像系统,精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段。全天候实时采集分析,节省时间,更加人性化,采用软件图像优化算法,可以更直观清晰的拍摄清楚微小目标体。

可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域。

功能特点

设备采用光、电、数控技术,自动显微成像全天候对所捕获的病菌孢子自动拍摄。

设备具有多种联网方式(4G\RJ45)可随时随地联网管理;可通过网页端及手机APP端远程控制设备,如开关机、远程自动拍照和手动拍照、设置采样时间、工作时段等。

孢子设备内有高分辨率显微镜,可以清晰拍摄显示5~100μm孢子。

孢子捕捉分析仪经过特殊风道气流循环设计,进出风口形成风道,确保空气的流通性,有效降低采集重复率,缩短了采样时间,提高了采集效率。

孢子捕捉分析仪内置10.1寸高清大屏显示,安卓操作系统,具有良好的人机交互界面。支持本地查看拍摄照片、配置设备参数、控制设备等功能。

内置GPS定位功能(选配),可在网页地图中查看设备位置信息数据。

统计分析:采用云服务器技术,实现对病菌孢子图片的人工统计与分析,可实时人工远程查看确认,缩短了预测预报周期。

主要技术参数

供电电压220V AC或太阳能供电系统供电
功耗最大工作功耗:65W
待机功耗:26.4W
通信方式4G上传
网口上传
工作环境-20~ 70℃
0~95%(相对湿度)、无凝结
成像系统基本参数光学放大10X;500万像素CMOS图像传感器(可选 800 万或 1200 万,2000 万像素需搭配工控机使用)
内置载玻带一次更换最长可以连续使用365天,每天拍3次
绝缘电阻≥2.5MΩ(漏电保护)
显示屏10.1寸
系统安卓
设备尺寸420.0*308.7*787.7mm
气体采样采集时间60~1200min(设置范围),可采集面积:长*宽(mm)50*21mm;
工作时间设置定时启动,24h制,可以任意设置24h开启时间;

产品选型

KH-
公司代号

PSR-
全自动孢子捕捉分析仪

5-
500万像素
8-
800万像素
12-
1200万像素
20-
2000万像素

4G-
4G上传
ETH-
网口上传

110-
便携式

220V市电供电
T太阳能供电

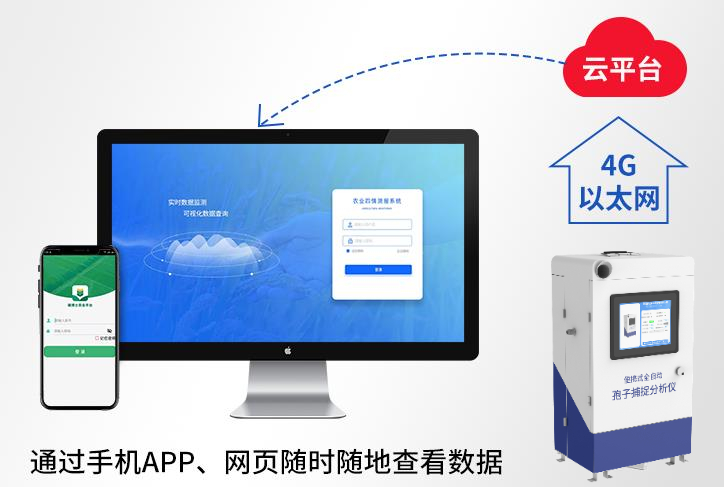

系统框架图

便携式全自动孢子捕捉分析仪 系统框架图

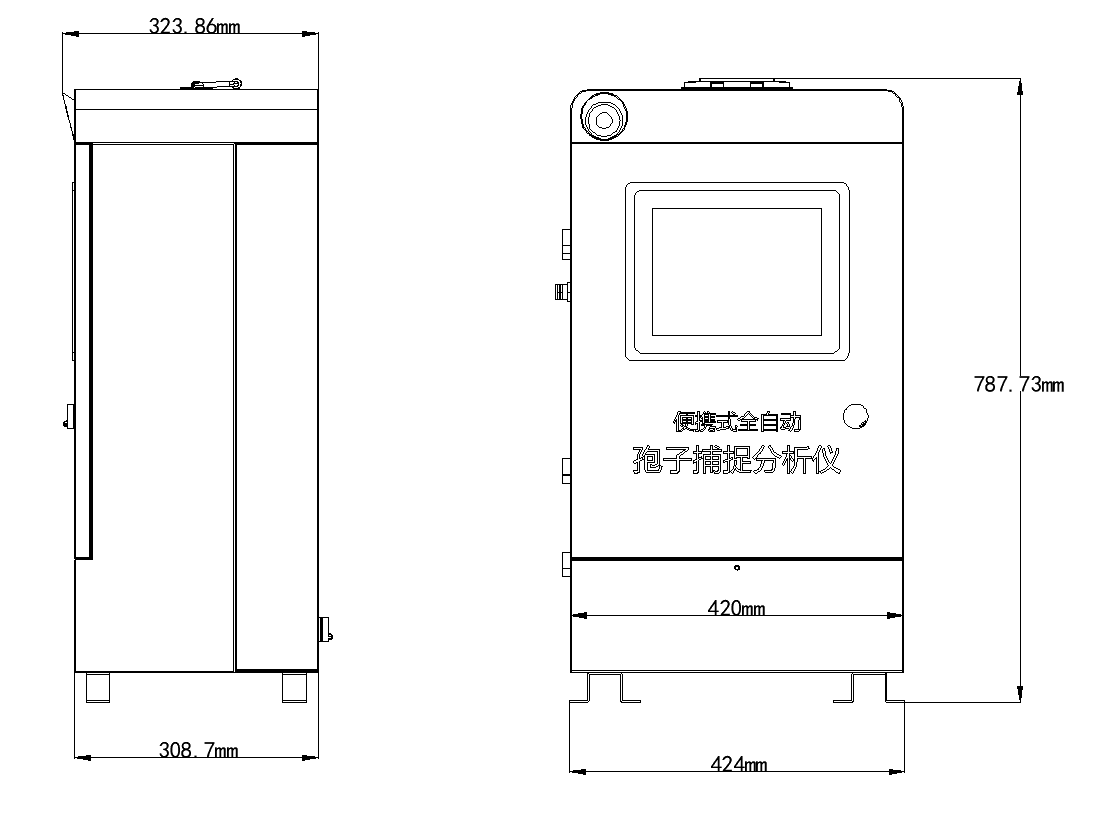

尺寸说明


安装说明

此设备为便携款式,无需现场安装。

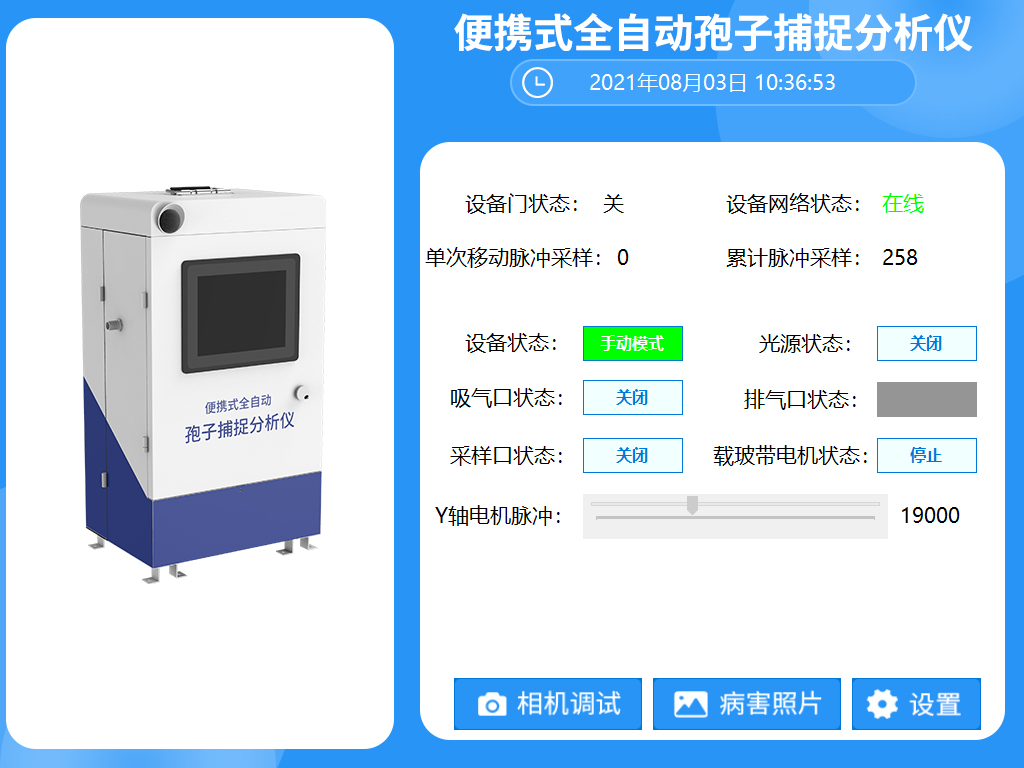

接口说明


设备名称:全自动孢子捕捉分析仪

时间:设备的当前时间,设备联网后可自动校时

设备门状态:设备门的开关状态(预留)。

设备网络状态:设备是否连接至云平台。

单次移动脉冲采样:每次载玻带移动距离。

累计脉冲采样:载玻带移动的总距离。

设备状态:自动模式/手动模式。自动模式为设备自动运行采集样本拍照,手动模式为手动控制设备运行。

光源状态:光源的状态,开启/关闭;手动模式下可以点击控制光源的状态。

吸气口状态:吸气口的状态,开启/关闭;手动模式下可以点击控制吸气口的状态。

排气口状态:排气口的状态,开启/关闭;手动模式下可以点击控制排气口的状态。

载玻带电机状态:载玻带电机的状态,,开启/关闭;手动模式下可以点击控制排气口的状态。

Y轴电机状态:展示显微镜的位置。

相机调试:在手动模式下电机进入相机调试界面

病害照片:点击进入照片查看界面。

设置:点击进入系统设置界面。

设备编号:设备的10位唯一地址码。
