悬浮物(污泥浓度)变送器

产品型号:RS-SS-N01-*-*

该产品普遍应用于污水厂、自来水厂、水站、地表水、养殖业、工业等领域悬浮物/污泥浓度监测。
产品详情

产品概述

水中悬浮物指悬浮在水中的固体物质,包括不溶于水中的无机物、有机物及泥砂、黏土、微生物等。水中悬浮物含量(污泥浓度)是衡量水污染程度的指标之一。水中悬浮物是造成水浑浊的主要原因。

本产品是一款测量溶液悬浮物浓度(污泥浓度)的设备,采用光学测量方法,无需化学试剂;内部集成自清洁系统,有效防止生物附着;内置温度变送器,具有自动温度补偿功能;采用调制光信号,减少可见光干扰;可广泛应用于水处理、水产养殖、环境监测等行业。

功能特点

悬浮物浓度测量范围 0~20000mg/L,分辨率 0.1mg/L。

采用调制光信号,减少可见光干扰,自带温度补偿功能。

内部集成自清洁系统,有效防止生物附着。

RS485 通讯接口:ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。

ModBus 通信地址可设置,波特率可修改。

设备采用宽电压供电,直流 12~30V 均可。

防水等级 IP68。

主要技术参数

供电DC 12~30V
功耗1.2W(常态);4.5W(自清洁系统工作时)
通信接口RS485;标准的ModBus-RTU协议;通信波特率:默认4800(1200、2400、4800、9600、19200、38400、57600、115200可设)
测量原理光吸收法
测量范围0~20000mg/L;0~ 5000mg/L;0~ 1000mg/L;0~ 200mg/L
测量误差±5%F.S.(取决于污泥同质性)
测量分辨率0.1mg/L
响应时间≤30sec

变送器元件耐温

0~40℃
防水等级IP68
流速<3m/s
耐压<0.1MPa
电极线长默认5m,可定制
外壳材质耐腐蚀塑料、不锈钢
推荐维护和校准频率3个月
自清洁系统寿命18个月

产品选型

RS-
公司代号

SS-
悬浮物变送器(默认带温补)

N01-
485输出
WIFI-
WIFI信号输出
4G-
4G信号输出
ETH-
以太网信号输出

2-
二型壳体
3-
三型壳体

200量程0-200mg/L
1000量程0-1000mg/L
5000量程0-5000mg/L
20000量程0~ 20000mg/L

系统框架图

悬浮物(污泥浓度)变送器 系统框架图

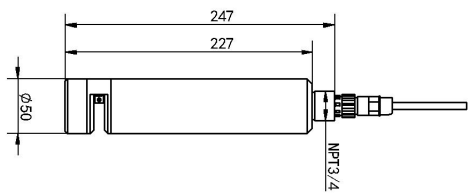

尺寸说明


安装说明

设备在水中可任意方向放置,最佳的放置方向为水平放置,可减少水中杂物和异物沉积 对测量带来的影响。 悬挂传感器时应避免由于水流造成的传感器撞击墙面或者其他水利设施。如果水流很急,请固定传感器。

安装设备离水面深度不超过 2 m。


考虑到水位的波动, 建议将设备没入最低水位 30cm 以下。


设备应放置在无气泡的水域中。

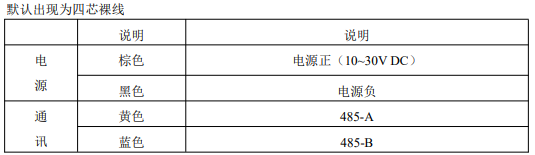

接口说明
