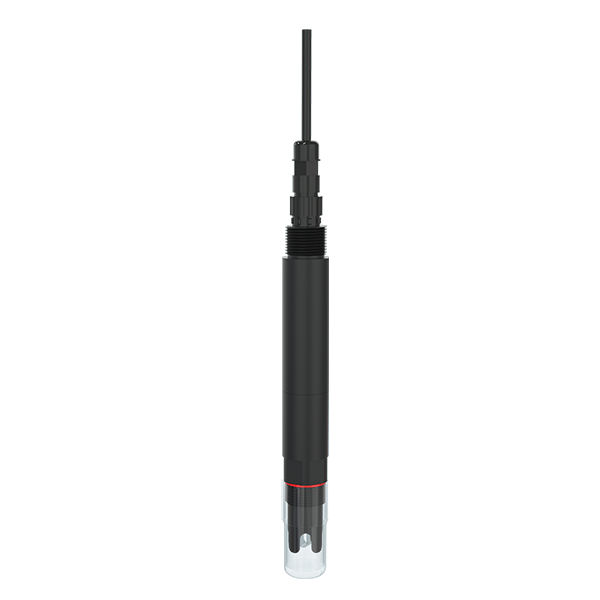

一体式EC变送器
产品型号：RS-EC-N01-3
本产品是一款测量溶液电导率值的设备,具有自动温度补偿功能，可将当前温度电导率补偿到指定温度。本产品采用一体式设计，结构更加轻简，使用更加便捷。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品详情
产品概述
本产品是一款测量溶液电导率值的设备,具有自动温度补偿功能，可将当前温度电导率 补偿到指定温度。本产品采用一体式设计，结构更加轻简，使用更加便捷。防水等级 IP68。 可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的 连续监测。
功能特点
电导率测量最大范围 1~20000μS/cm；温度测量范围-20~60℃，分辨率 0.1℃。
一体式设计，结构轻简，使用便捷。
防水等级 IP68。
带有盐度与 TDS 换算功能。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
设备采用宽电压供电，直流10~30V均可。
主要技术参数
| 供电 | DC 10~30V |
| 功耗 | 0.4W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| 电导率测量范围 | K=1：1~2000μS/cm；分辨率：0.1μS/cm K=10：10~20000μS/cm；分辨率：1μS/cm |
| 电导率测量误差 | ±1%FS |
| 温度测量范围 | -20~60℃; 分辨率：0.1℃ |
| 温度测量误差 | ±0.5℃ |
| 温度补偿范围 | -20~60℃（默认补偿温度25℃） |
| 温度补偿系数 | 默认0.02 |
| 盐度测量范围 | K=1：0~1000ppm；K=10：0~11476ppm |
| TDS测量范围 | K=1：0~1100ppm；K=10：0~13400ppm |
| 变送器元件耐温 | -20~80℃ |
| 防水等级 | IP68 |
| 耐压 | 0.6MPa |
| 线长 | 默认5m （其余长度可定制） |
产品选型
| RS- | 公司代号 | ||||
| EC- | 工业EC变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| 3- | 一体式壳体 | ||||
| 01 | 电极常数k=1 | ||||
| 10 | 电极常数k=10 | ||||

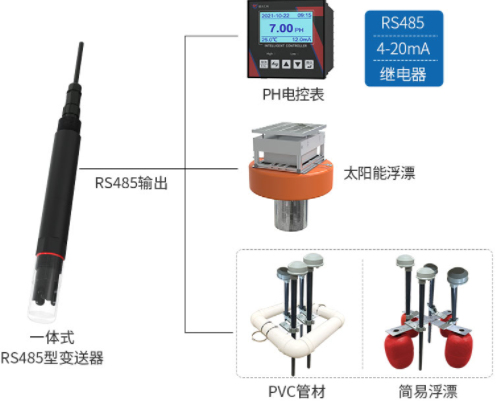

系统框架图

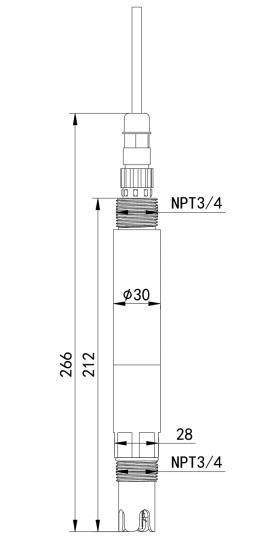

尺寸说明
安装说明
1. 沉入式安装：设备的引线从防水管里穿出，设备顶部的 3/4 螺纹与防水管 3/4 螺纹用生料带相连接。确保设备顶部及设备线不进水。
2．管道安装：通过设备的 3/4 螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（7~30V DC） |
黑色 | 电源负 | |
通 讯 | 黄色 | 485-A |
蓝色 | 485-B |
