自清洁COD变送器
产品概述
化学需氧量（COD）是衡量水中还原性物质含量多少的指标，而水中还原性物质主要 为有机物，所以化学需氧量（COD）又常被作为衡量水中有机物含量多少的指标，化学需氧量（COD）越大，说明水体受有机物的污染越严重。
本产品是一款测量溶液化学需氧量（COD）的设备，采用紫外吸收法，无需化学试剂； 内部集成自清洁系统，有效防止生物附着；内置温度变送器，具有自动温度补偿功能；采用调制光信号，减少可见光干扰；带有一路浊度测量，有效补偿浊度对 COD 测量带来的影响。 可广泛应用于水处理、水产养殖、环境监测等行业。
功能特点
COD测量范围0~500mg/L，浊度测量范围0~200NTU。
采用调制光信号，减少可见光干扰。
双光路测量，补偿浊度对COD测量带来的影响。
内部集成自清洁系统，有效防止生物附着。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus通信地址可设置，波特率可修改。
设备采用宽电压供电，直流12~30V均可。
主要技术参数
485型：
| 供电 | DC 9~30V | |
| 功耗 | ≤0.8W（常态）；≤1.5W（自清洁系统工作时） | |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） | |
| 测量原理 | 双波长紫外线吸收法 | |
| 测量范围 | COD | 浊度 |
| 0~500mg/L equiv.KHP | 0~200NTU | |
| 测量误差 | COD | 浊度 |
| ±5%FS equiv.KHP（25℃） | ±5%FS（25℃） | |
| 测量分辨率 | COD | 浊度 |
| 0.1mg/L | 0.1NTU | |
| 温度分辨率 | 0.1℃ | |
| 温度误差 | ±0.5℃ | |
| 重复性 | ±1%FS equiv.KHP（25℃） | |
| 响应时间 | ≤20sec | |
| 设备工作条件 | 0~40℃ | |
| 防水等级 | IP68 | |
| 流速 | <3m/s | |
| 耐压 | ＜0.1MPa | |
| 电极线长 | 默认5m，可定制 | |
| 外壳材质 | 耐腐蚀塑料、不锈钢 | |
| 推荐维护和校准频率 | 3个月 | |
| 自清洁系统寿命 | 18个月 | |
4G型：
| 供电 | DC9~30V | |
| 功耗 | ≤1W（常态）；≤1.7W（自清洁系统工作时） | |
| 上传方式 | 4G | |
| 测量原理 | 双波长紫外线吸收法 | |
| 测量范围 | COD | 浊度 |
| 0~500mg/L equiv.KHP | 0~200NTU | |
| 测量误差 | COD | 浊度 |
| ±5%FS equiv.KHP（25℃） | ±5%FS（25℃） | |
| 测量分辨率 | COD | 浊度 |
| 0.1mg/L | 0.1NTU | |
| 温度分辨率 | 0.1℃ | |
| 温度误差 | ±0.5℃ | |
| 重复性 | ±1%FS equiv.KHP（25℃） | |
| 响应时间 | ≤20sec | |
| 设备工作条件 | 探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露） | |
| 防水等级 | 探头：IP68 王字壳：IP65 | |
| 流速 | <3m/s | |
| 探头耐压 | ＜0.1MPa | |
| 数据上传时间 | 默认 30s/次，1s~65535s 可设 | |
| 数据采集时间 | 2s/次 | |
| 电极线长 | 默认5m，可定制 | |
| 外壳材质 | 耐腐蚀塑料、不锈钢 | |
| 推荐维护和校准频率 | 3个月 | |
| 自清洁系统寿命 | 18个月 | |
以太网型：
| 供电 | DC9~30V | |
| 功耗 | ≤1W（常态）；≤1.7W（自清洁系统工作时） | |
| 上传方式 | ETH | |
| 测量原理 | 双波长紫外线吸收法 | |
| 测量范围 | COD | 浊度 |
| 0~500mg/L equiv.KHP | 0~200NTU | |
| 测量误差 | COD | 浊度 |
| ±5%FS equiv.KHP（25℃） | ±5%FS（25℃） | |
| 测量分辨率 | COD | 浊度 |
| 0.1mg/L | 0.1NTU | |
| 温度分辨率 | 0.1℃ | |
| 温度误差 | ±0.5℃ | |
| 重复性 | ±1%FS equiv.KHP（25℃） | |
| 响应时间 | ≤20sec | |
| 设备工作条件 | 探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露） | |
| 防水等级 | 探头：IP68 王字壳：IP65 | |
| 流速 | <3m/s | |
| 探头耐压 | ＜0.1MPa | |
| 通信接口 | RJ45网口，TCP数据上传，支持静态IP地址、DHCP IP地址自动获取功能、支持跨网关、DNS域名解析 | |
| 上传数据间隔 | 默认30s（1s~60000s可设） | |
| 电极线长 | 默认5m，可定制 | |
| 外壳材质 | 耐腐蚀塑料、不锈钢 | |
| 推荐维护和校准频率 | 3个月 | |
| 自清洁系统寿命 | 18个月 | |
WIFI型：
| 供电 | DC 9~30V | |
| 功耗 | ≤1W（常态）；≤1.7W（自清洁系统工作时） | |
| 上传方式 | WIFI | |
| 测量原理 | 双波长紫外线吸收法 | |
| 测量范围 | COD | 浊度 |
| 0~500mg/L equiv.KHP | 0~200NTU | |
| 测量误差 | COD | 浊度 |
| ±5%FS equiv.KHP（25℃） | ±5%FS（25℃） | |
| 测量分辨率 | COD | 浊度 |
| 0.1mg/L | 0.1NTU | |
| 温度分辨率 | 0.1℃ | |
| 温度误差 | ±0.5℃ | |
| 重复性 | ±1%FS equiv.KHP（25℃） | |
| 响应时间 | ≤20sec | |
| 设备工作条件 | 探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露） | |
| 防水等级 | 探头：IP68 王字壳：IP65 | |
| 流速 | <3m/s | |
| 探头耐压 | ＜0.1MPa | |
| 数据上传时间 | 默认 10s/次，1s~65535s 可设 | |
| 数据采集时间 | 2s/次 | |
| WIFI 通信参数 | 802.11b/g/n | |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES | |
| 电极线长 | 默认5m，可定制 | |
| 外壳材质 | 耐腐蚀塑料、不锈钢 | |
| 推荐维护和校准频率 | 3个月 | |
| 自清洁系统寿命 | 18个月 | |
产品选型
| RS- | 公司代号 | ||||
| COD- | 自清洁COD变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| I20- | 4-20mA电流输出 | ||||
| V05- | 0-5V 电压输出 | ||||
| V10- | 0-10V 电压输出 | ||||
| WIFI- | WIFI信号输出 | ||||
| 4G- | 4G信号输出 | ||||
| ETH- | 以太网信号输出 | ||||
| 2- | 复合壳体 | ||||
| 2S- | 不锈钢壳体 | ||||
| 500 | 量程0~ 500mg/L equiv.KHP | ||||

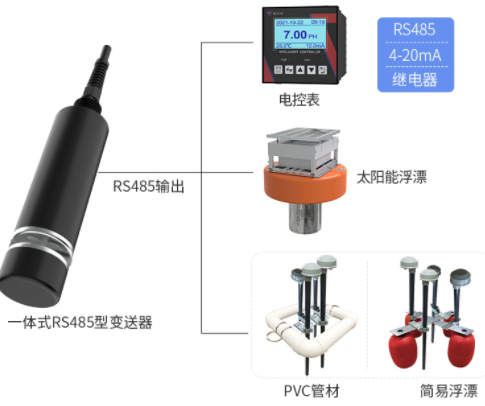

系统框架图

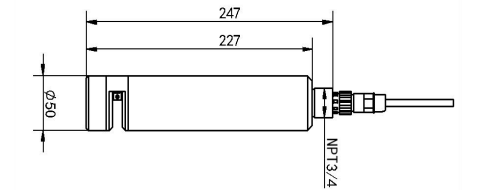

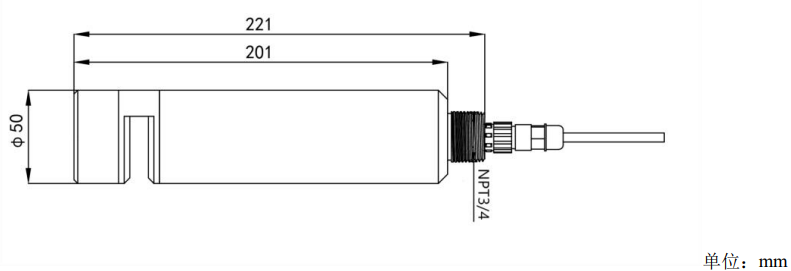

尺寸说明
安装说明
设备在水中可任意方向放置，最佳的放置方向为水平放置，可减少水中杂物和异物沉积对测量带来的影响。
悬挂传感器时应避免由于水流造成的传感器撞击墙面或者其他水利设施。如果水流很急， 请固定传感器。
设备应放置在无气泡的水域中，安装设备离水面深度不超过2m，考虑到水位的波动, 建议将设备没入最低水位 30cm 以下。
带有 NPT3/4 螺纹，可配合我司的防水管使用。线缆从管内穿出，将设备拧入防水管螺纹中。

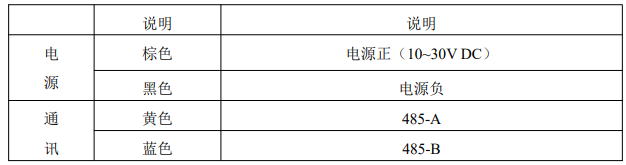

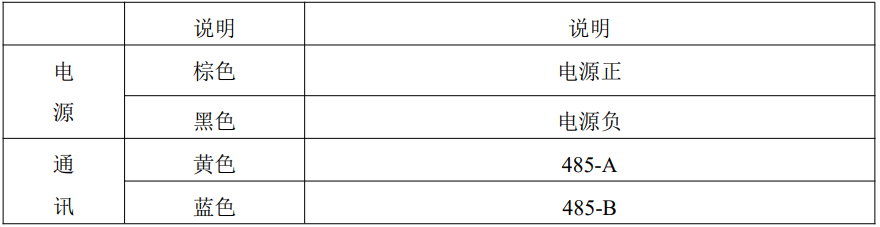

接口说明
