工业ORP变送器
产品型号：RS-ORP -*-2
本产品是一款测量溶液氧化还原电位的设备。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品详情
产品概述
本产品是一款测量溶液氧化还原电位的设备。采用高纯度铂金制成的ORP复合电极，具有极强的抗酸碱能力和抗氧化能力，测量精度高、响应快、稳定性好，电极可根据温度自动补偿。本产品适用于含氰、含铬废水等氧化还原电位的在线监测。
功能特点
ORP测量范围为-1999~1999mV，分辨率为1mV。
采用高纯度铂金制成的ORP复合电极，具有极强的抗酸碱能力和抗氧化能力。
电极适用温度在0~80℃，电极可根据温度自动补偿，测量精度高、响应快、稳定性好。
设备采用宽电压供电，直流10~30V均可。
主要技术参数
485型：
| 供电 | DC 10~30V |
| 功耗 | 0.6W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：2400、4800、9600可设 |
| ORP测量范围 | -1999~1999mV ; 分辨率：1mV |
| ORP测量误差 | ±1mV |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） |
| 电极适用温度 | 0~80℃ |
| 电极耐压 | 0.6MPa |
| 电极线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | 1年 |
模拟量型：
| 供电 | DC10~30V（0~10V输出DC24V供电） | |
| 功耗 | 1.2W | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电流输出 | ≤600Ω |
| 电压输出 | 输出电阻≤250Ω | |
| ORP测量范围 | -1999~1999mV ; 分辨率：1mV | |
| ORP测量误差 | ±1mV | |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） | |
| 电极适用温度 | 0~80℃ | |
| 电极耐压 | 0.6MPa | |
| 电极线长 | 默认5m （10m、15m、20m可定制） | |
| 电极使用周期 | 1年 | |
产品选型
| RS- | 公司代号 | |||||
| ORP- | 工业ORP变送器 | |||||
| I20- | 4~20mA电流输出 | |||||
| V05- | 0~5V电压输出 | |||||
| V10- | 0~10V电压输出 | |||||
| N01- | 485（ModBus协议）输出 | |||||
| WIFI- | WIFI方式上传 | |||||
| 4G- | 4G方式上传 | |||||
| LORA- | 无线LoRa传输 | |||||
| 2- | 壁挂王字壳 | |||||
| 300T | 带温补电极 | |||||
| 空 | 不带显示 | |||||
| OLED | 带OLED显示 | |||||
系统框架图

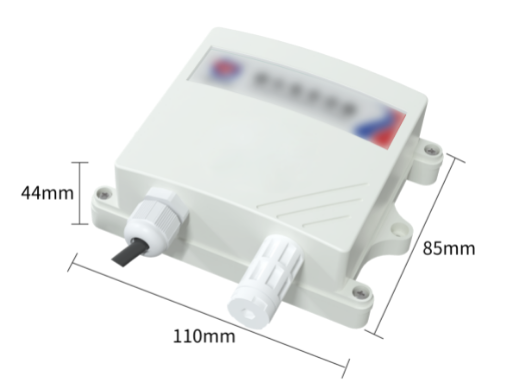

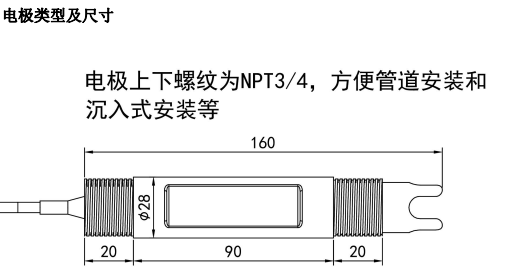

尺寸说明

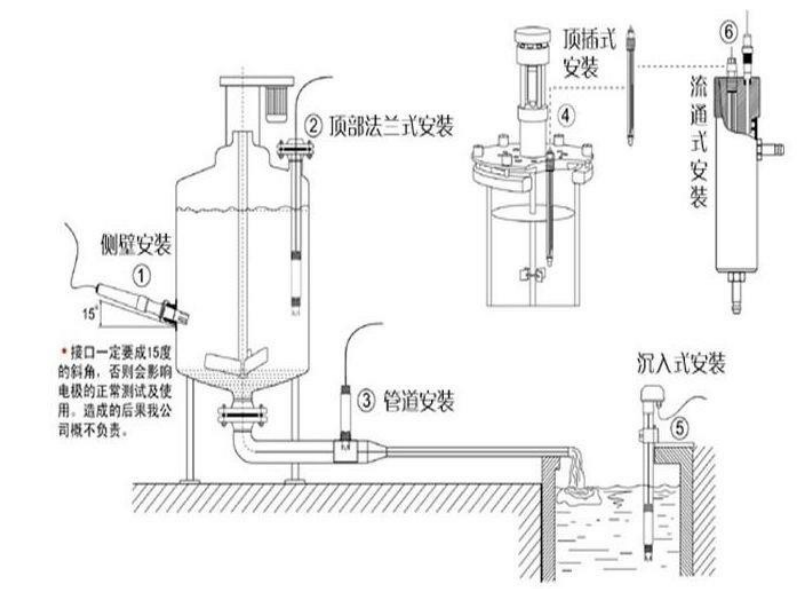

安装说明

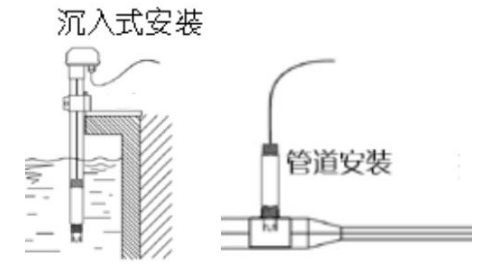

1. 沉入式安装：ORP 电极的引线从防水管里穿出，ORP 电极顶部的 3/4 螺纹与防水管 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2. 管道安装：通过 ORP 电极 3/4 的螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 绿色 | 485-A |
蓝色 | 485-B |
