工业余氯变送器
产品型号：RS-CL-*-2-20-*
工业余氯变送器采用先进的非膜式恒电压传感器，无须更换膜片与药剂。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品详情
产品概述
本产品是一款测量水体余氯浓度（次氯酸、次氯酸根浓度）的设备。使用三电极体系具有测量精度高、工作寿命长和无需频繁校正等优点。本产品适用于循环水自控加药、游泳池加氯控制以及饮用水处理厂、饮用水分布网、游泳池、医院废水对水溶液中余氯含量的精确测量。
功能特点
余氯测量范围为 0-2mg/L、0-10mg/L、0-20mg/L 可选，分辨率 0.01mg/L。
先进的非膜式恒电压传感器，无须更换膜片与药剂。
3/4上下安装螺纹设计，便于安装；
设备采用宽电压供电直流10~30V均可。
多种信号输出方式可选。
主要技术参数
485型：
| 供电 | DC 10~30V |
| 功耗 | 0.19W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：2400、4800、9600可设；默认为4800 |
| 余氯浓度测量范围 | 0-2mg/L、0-10mg/L、0-20mg/L可选，分辨率0.01mg/L |
| 余氯测量误差 | 5%或0.05mg/L以大者 |
| 重复性误差 | ±0.05mg/L |
| 响应时间 | <30s |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） |
| 电极适用温度 | 0~50℃ |
| 电极耐压 | 0.6MPa |
| 电极线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | 1年 |
模拟量型：
| 供电 | DC 10~30V | |
| 功耗 | 0.67W | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电流输出 | ≤600Ω |
| 电压输出 | 输出电阻≤250Ω | |
| 余氯浓度测量范围 | 0-2mg/L、0-10mg/L、0-20mg/L可选，分辨率0.01mg/L | |
| 余氯测量误差 | 5%或0.05mg/L以大者 | |
| 重复性误差 | ±0.05mg/L | |
| 响应时间 | <30s | |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） | |
| 电极适用温度 | 0~50℃ | |
| 电极耐压 | 0.6MPa | |
| 电极线长 | 默认5m （10m、15m、20m可定制） | |
| 电极使用周期 | 1年 | |
4G型：
| 供电 | DC 10~30V |
| 功耗 | 0.3W |
| 余氯浓度测量范围 | 0-2mg/L、0-10mg/L、0-20mg/L可选，分辨率0.01mg/L |
| 余氯测量误差 | 5%或0.05mg/L以大者 |
| 重复性误差 | ±0.05mg/L |
| 响应时间 | <30s |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） |
| 电极适用温度 | 0~50℃ |
| 电极耐压 | 0.6MPa |
| 电极线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | 1年 |
| 数据上传时间 | 默认 30s/次，1s~65535s 可设 |
| 数据采集时间 | 2s/次 |
WIFI型：
| 供电 | DC 10~30V |
| 功耗 | 0.19W |
| 余氯浓度测量范围 | 0-2mg/L、0-10mg/L、0-20mg/L可选，分辨率0.01mg/L |
| 余氯测量误差 | 5%或0.05mg/L以大者 |
| 重复性误差 | ±0.05mg/L |
| 响应时间 | <30s |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） |
| 电极适用温度 | 0~50℃ |
| 电极耐压 | 0.6MPa |
| 电极线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | 1年 |
| 数据上传时间 | 默认 10s/次，1s~65535s 可设 |
| 数据采集时间 | 2s/次 |
| WIFI 通信参数 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES |
产品选型
| RS- | 公司代号 | |||||
| CL- | 余氯变送器 | |||||
| N01- | 485输出 | |||||
| I20- | 4-20mA电流输出 | |||||
| V05- | 0-5V电压输出 | |||||
| V20- | 0-10V电压输出 | |||||
| WIFI- | WIFI方式上传 | |||||
| 4G- | 4G方式上传 | |||||
| 2- | 壁挂王字壳 | |||||
| 2- | 量程为2mg/L | |||||
| 10- | 量程为10mg/L | |||||
| 20- | 量程为20mg/L | |||||
| 空 | 不带OLED显示 | |||||
| OLED | 带OLED显示 | |||||

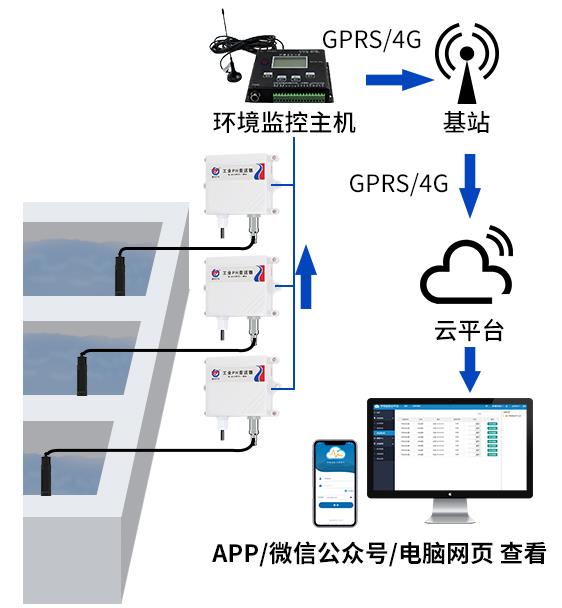

系统框架图

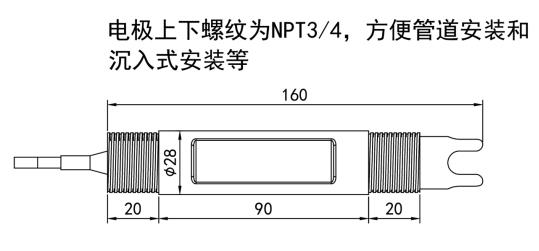

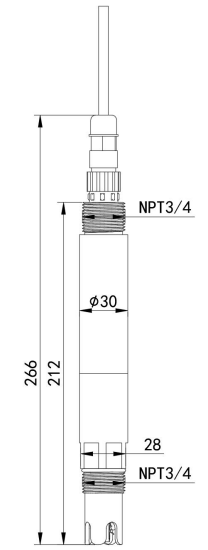

尺寸说明

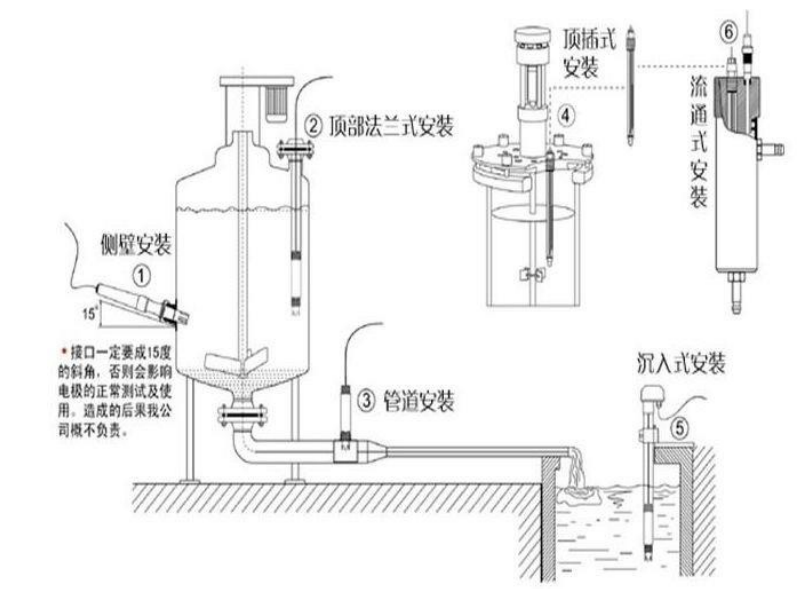

安装说明
1.沉入式安装：余氯电极的引线从不锈钢管里穿出，余氯电极顶部的3/4螺纹与不锈钢3/4螺纹用生料带相连接。确保电极顶部及电极线不进水。

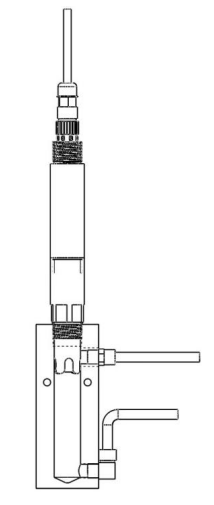

2.管道安装：通过余氯电极3/4的螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 绿色 | 485-A |
蓝色 | 485-B |
