小型超声波风速风向变送器
产品型号：RS-CFSFX-*-3
小型超声波风速风向传感器是我司研制的一款基于超声波原理研发的风速风向测量仪器，可以同时测量风速，风向的瞬时数值。
相关产品
聚碳风向传感器
聚碳风速传感器
铝壳风速传感器
铝壳风向传感器
超声波风速风向变送器
管道风速变送器
NB智能井盖传感器
RS485型高精度倾角变送器
LORA高精度倾角采集器
GNSS位移监测站
新版铝壳风向变送器
新版铝壳风速变送器
产品详情
产品概述
小型超声波风速风向传感器是一款基于超声波原理研发的风速风向测量仪器，利用发送 的声波脉冲，测量接收端的相位差来计算风速和风向。该传感器可以同时测量风速，风向的瞬时数值，广泛适用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的风 速与风向测量。
内置电子指南针选型的设备，安装时不再有方位的要求，只需保证水平安装即可，整机 外壳采用优质 ABS 材质，具有重量轻、没有任何移动部件、坚固耐用等特点。
功能特点
无角度限制，可同时测量风速风向数据。
无移动部件，磨损小，使用寿命长 。
采用随机误差识别技术，大风下也可保证测量的低离散误差，使输出更平稳 。
采用 ABS 工程塑料外壳，设计轻巧，携带轻便，安装、拆卸方便 。
内置电子指南针的设备，安装时无方向要求，水平安装即可 。
无需维护和现场校准。
主要技术参数
| 直流供电（默认） | 10-30V DC（0~10V输出使用24V供电 ） | |
| 功耗 | 485输出：0.12W 4~20mA/0~5V/0~10V输出：1.2W 4G输出：0.72W | |
| 量程 | 风速 | 0～40m/s（可定制） |
| 风向 | 0~360° | |
| 精度 | 风速 | ±0.5+2%FS(60%RH,25℃) |
| 风向 | ±3°(60%RH,25℃) | |
| 分辨率 | 风速 | 0.01 m/s |
| 风向 | 1° | |
| 工作环境 | -40～80℃，0～95%RH（非结露） | |
| 抗风强度 | 75 m/s | |
| 响应时间 | 1s | |
| 防护等级 | 485型：IP65 模拟量型：IP54 4G型：IP54 | |
| 输出信号 | 485(ModBus-RTU协议)、4~20mA电流输出、0~5V电压输出、0~10V电压输出、4G方式上传 | |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品，我司保留更改设计功能和规格的权利，恕不另行通知。
产品选型
| RS- | 公司代号 | ||||
| CFSFX- | 超声波风速风向变送器 | ||||
| N01- | 485接口输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 4G- | 4G方式上传 | ||||
| 3- | 小型超声波风速风向壳体 | ||||
| 3H- | 高级款外观 | ||||
| 空 | 无内置电子指南针 | ||||
| CP | 内置电子指南针功能 | ||||

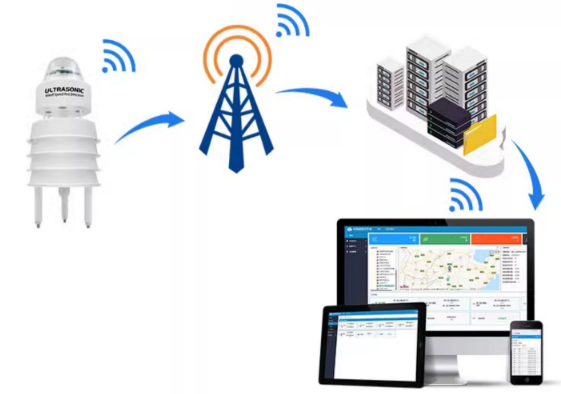

系统框架图

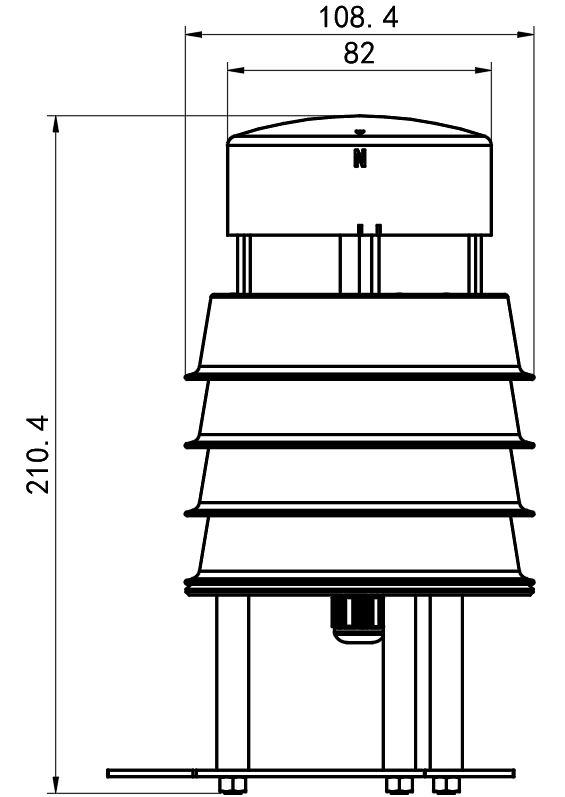

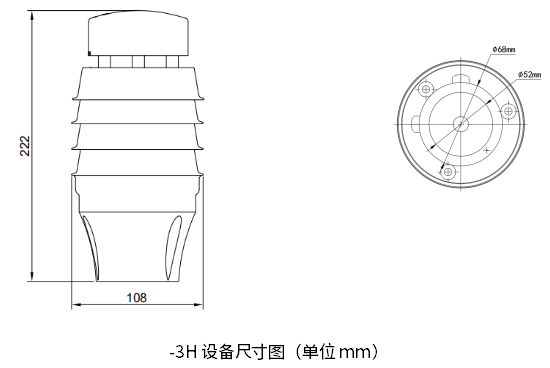

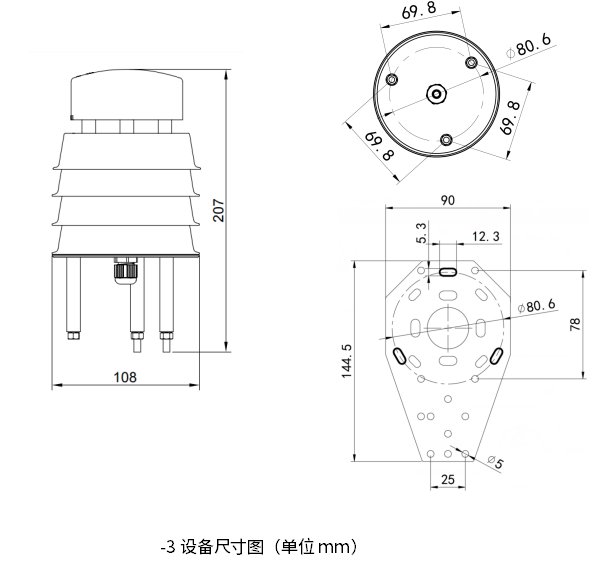

尺寸说明
安装说明

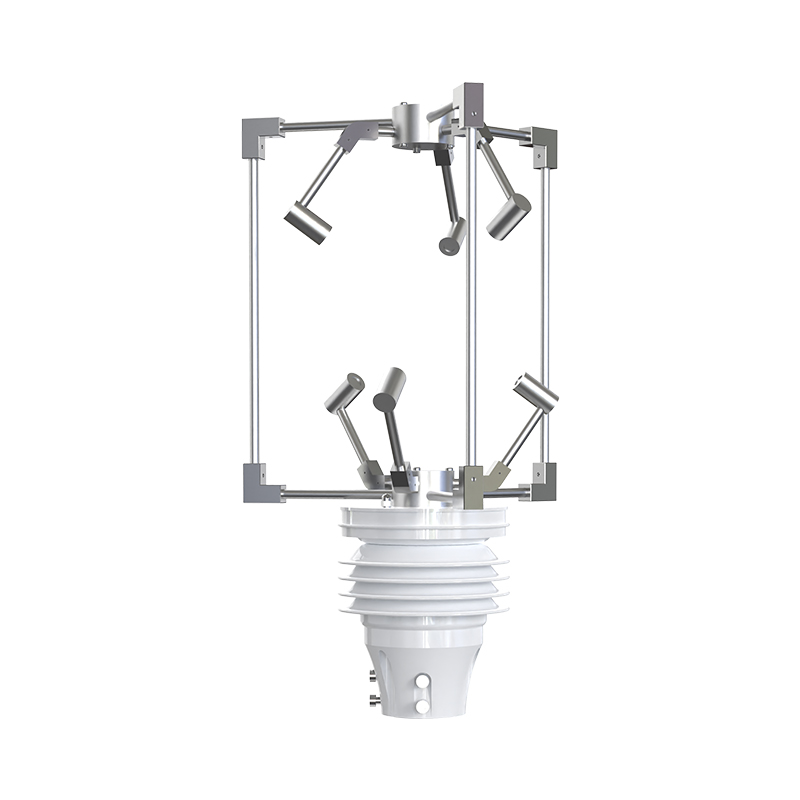

横梁安装（选配）：

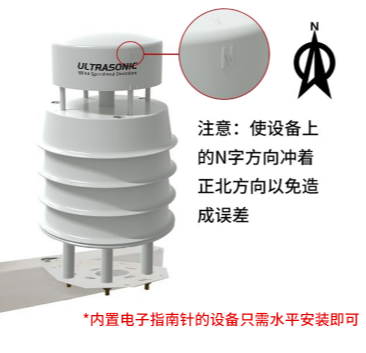

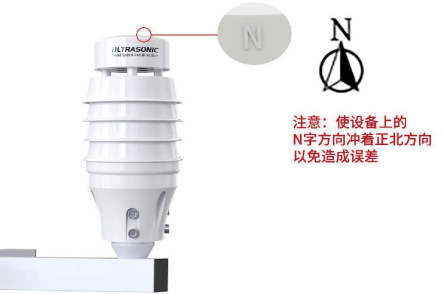

无电子指南针的设备安装如下图所示，内置电子指南针的设备只需水平安装即可。
接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正 |
黑色 | 电源负 | |
输出 | 黄色 | 风速信号正 |
白色 | 风速信号负 | |
蓝色 | 风向信号正 | |
绿色 | 风向信号负 |
