铝壳风向变送器
产品型号：RS-FXA-*
RS-FXA-* 风向变送器，设备外观小巧轻便，便于携带和组装。通过全新的设计理 念可以有效获得风向信息，壳体采用优质铝合金型材，外部进行喷塑处理，具有良好的防腐、防侵蚀效果。
相关产品
聚碳风向传感器
聚碳风速传感器
超声波风速风向变送器
管道风速变送器
铝壳风向变送器
铝壳风速变送器
三维超声波风速风向变送器
小型超声波风速风向变送器
人防风量测量仪（市电供电）
管道式风速风温变送器
人防风量测量仪（直流供电）
产品详情
产品概述
RS-FXA-*风向变送器，设备外观小巧轻便，便于携带和组装。通过全新的设计理 念可以有效获得风向信息，壳体采用优质铝合金型材，外部进行喷塑处理，具有良好的防腐、防侵蚀效果，能够保证变送器长期使用无锈琢现象。同时搭配内部顺滑的轴承系统， 确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环 境的风向测量。
功能特点
量程：8个指示方向。
防电磁干扰处理。
采用高性能轴承，转动阻力小，测量精确。
全铝外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外。
设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏。
标准ModBus-RTU通信协议，接入方便。
主要技术参数
485型：
| 直流供电（默认） | 5~30V DC |
| 最大功耗 | 0.2W（12V供电） |
| 变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH |
| 通信接口 | 485通讯（ModBus）协议 数据位长度：8位 奇偶校验方式：无 停止位长度：1位 默认ModBus通信地址：1 波特率：2400、4800（默认）、9600、19200、38400、57600、115200 |
| 测量范围 | 8个指示方向/16个指示方向/0-359.9° |
| 动态响应速度 | ≤0.5s |
模拟量型：
| 直流供电（默认） | 10~30V DC | |
| 最大功耗 | 电流输出 | 0.6W |
| 电压输出 | 0.6W | |
| 变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH | |
| 测量范围 | 8个指示方向/16个指示方向/0~359.9° | |
| 动态响应时间 | ≤0.5s | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
产品选型
| RS- | 公司代号 | |||
| FXA- | 铝壳风向 | |||
| I20- | 4-20mA电流输出 | |||
| V05- | 0-5V电压输出 | |||
| V10- | 0-10V电压输出 | |||
| N01- | RS485（ModBus协议）输出 | |||
| 4G- | 4G方式上传（分体） | |||
| 空 | 8方位 | |||
| 16 | 16方位 | |||
| 360 | 360° | |||
系统框架图

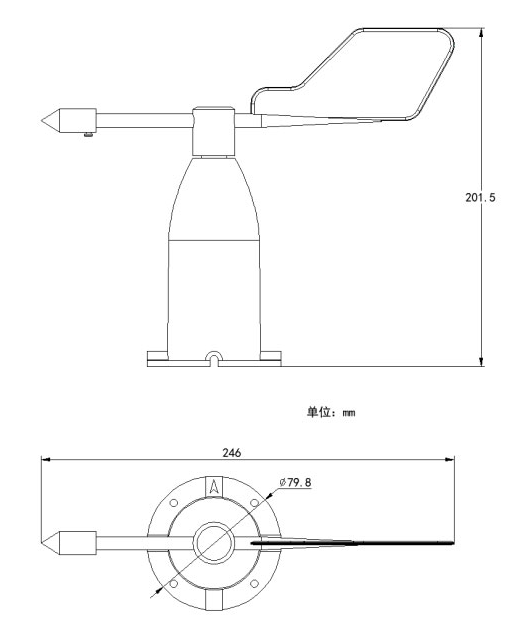

尺寸说明
安装说明

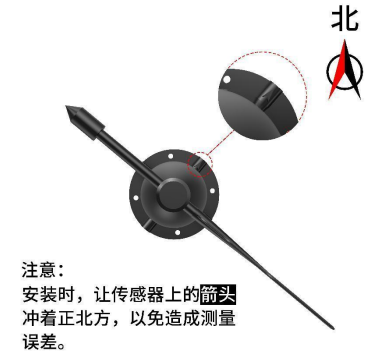

采用法兰安装，螺纹法兰连接使风向传感器牢牢固定在法兰盘上，底盘Ø80mm，在 Ø68mm的圆周上均匀开四个Ø6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪 器，保持在最佳水平度，保证风向数据的准确性，法兰连接使用方便，能够承受较大的压力。

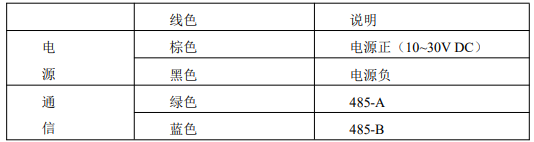

接口说明
宽电压电源输入 10~30V 均可。485 信号线接线时注意 A\B 两条线不能接反，总线上多 台设备间地址不能冲突。
