人防风量测量仪（市电供电）
产品型号：RS-RFS-*-AC-1
该变送器是针对管道风速测量而设计，自主研发的高精度风速测量单元，反应灵敏，能快速准确地测量微小风速，稳定性好、漂移小、精度高。
相关产品
聚碳风向传感器
聚碳风速传感器
铝壳风速传感器
铝壳风向传感器
超声波风速风向变送器
管道风速变送器
NB智能井盖传感器
RS485型高精度倾角变送器
LORA高精度倾角采集器
GNSS位移监测站
新版铝壳风向变送器
新版铝壳风速变送器
产品详情
产品概述
该变送器式针对管道风速测量而设计，自主研发的高精度风速测量单元，反应灵敏，能快速准确地测量微小风速，稳定性好、漂移小、精度高。该变送器同时能根据设置测量的管道截面积计算实时风量值。 管道式安装方式，现场安装方便，产品采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰，设备采用交流 220V 供电，使用更方便。
功能特点
高精度风速测量单元，启动风速小，反应灵敏，可适用于通风管道、油烟管道等环境恶劣的场合；
采用公司自主研发的全量程二次标定方法，线性度好，准确度高；
开孔式法兰盘安装，采用高品质硅胶密封圈，漏风小，经久耐用；
测量管道截面积可设置，根据设定的管道截面积上传实时风量值；
采用220V AC供电，使用更方便；
测量密度可设置，可根据现场实际情况设置，测量更加精准。
主要技术参数
| 设备供电 | 220V AC |
| 测量介质 | 空气、氮气、油烟废气等 |
| 精度 | ±2%FS |
| 工作环境 | -40℃~+80℃ ≦95%RH |
| 风速量程 | 0~30m/s |
| 风压量程 | 0-500Pa |
| 风速显示分辨率 | 0.1m/s |
| 防护等级 | IP65 |
| 长期稳定性 | ≤0.1m/s/年 |
| 参数设置 | 通过按键可设置 |
产品选型
| RS- | 公司代号 | ||||
| RFS- | 人防风量测量仪 | ||||
| DN315- | 适配管道DN315mm | ||||
| DN400- | 适配管道DN400mm | ||||
| DN440- | 适配管道DN440mm | ||||
| DN560- | 适配管道DN560mm | ||||
| DN660- | 适配管道DN660mm | ||||
| AC- | 市电供电 | ||||
| 1 | 外观样式 | ||||

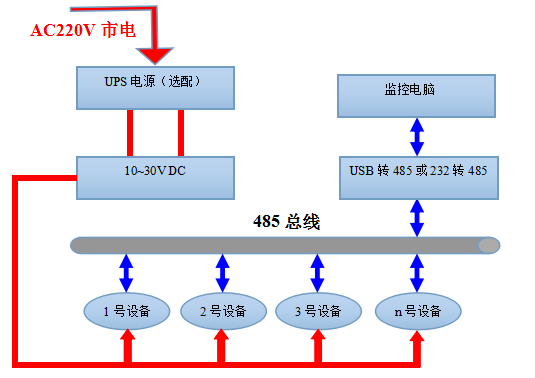

系统框架图

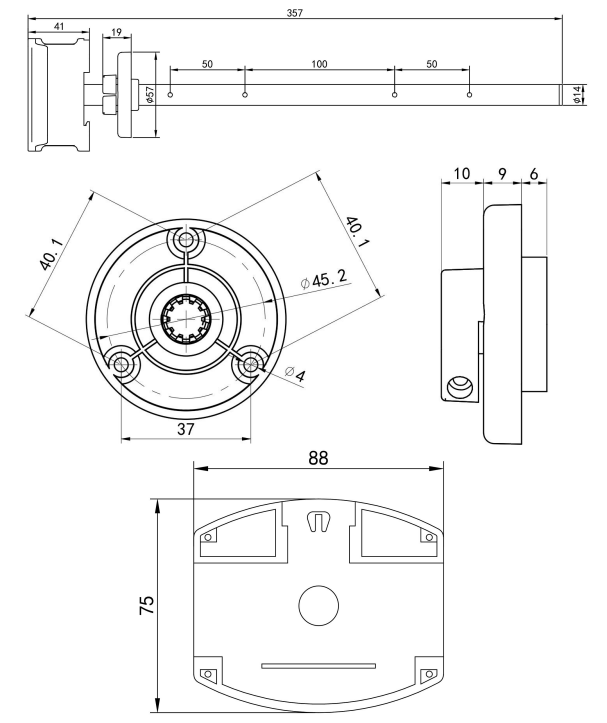

尺寸说明
单位：mm
安装说明

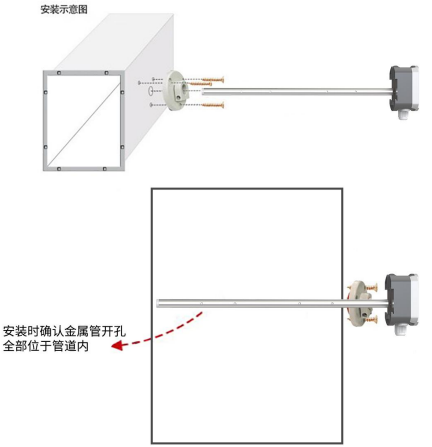

注意需要在管道的侧面或者下面安装，不能采用从上至下安装方式。 先在通风管道上打一个直径 20mm 的孔，将风管插入到孔中，调整设备的方向使设备的金属管开孔与 风速的方向一致，可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上，固定设备， 完成安装。 安装示意图如下图所示：

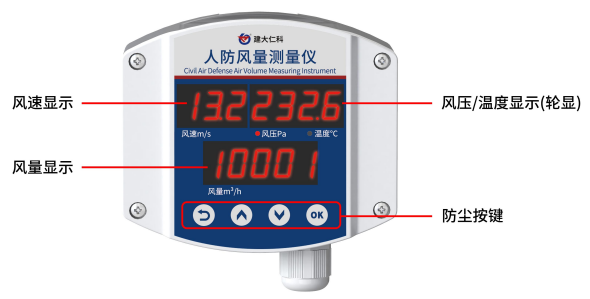

接口说明
