硫化氢变送器

产品型号:RS-H2S-*-2-100P

我司设计的硫化氢变送器,采用进口一线大品牌电化学硫化氢传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。
产品详情

产品概述

我司设计的硫化氢变送器,采用进口一线大品牌电化学硫化氢传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于地下管廊、地下停车场、车库、车间、化工厂、大棚养殖场、密闭生活场所等需要实时监测硫化氢浓度的场合。

功能特点

采用进口一线大品牌电化学传感器,稳定耐用。

量程0-100ppm,其他量程亦可定做。

测量精度高,可达±3%FS以内,重复性可达2%以内。

可选配高品质OLED显示屏,现场可直接查看数值,夜晚亦可清晰显示。

现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。

产品采用壁挂式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。

主要技术参数

485型:

供电电源10~30V DC
输出信号485
功耗0.12W
温度测量范围-40℃~+80℃
温度精度±0.5℃(25℃)
湿度测量范围0~100%RH
湿度精度±3%RH(60%RH,25℃)
工作温度 -20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
硫化氢零点漂移(-20~40℃)±5ppm
重复性≤2%
使用寿命≥24个月
量程0~100ppm
精度±2ppm或±10%
分辨率1ppm
响应时间≤35s
预热时间≥5min

模拟量型:

供电电源10~30V DC(0~10V输出型只能24V供电)
输出信号4-20mA、0-5V、0-10V
功耗0.25W
工作温度 -20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
硫化氢零点漂移(-20~40℃)±5ppm
重复性≤2%
使用寿命≥24个月
量程0~100ppm
精度±2ppm或±10%
分辨率1ppm
响应时间≤35s
预热时间≥5min

产品选型

RS-
公司代号

H2S-
硫化氢变送器
H2SWS-
硫化氢温湿度变送器(模拟量型无此型号)

N01-
485(ModBus协议)输出
I20-
4-20mA电流输出
V05-
0-5V电压输出
V10-
0-10V电压输出
WIFI-
WIFI方式上传
4G-
4G方式上传
LORA-
LoRa方式上传

2-
壁挂王字壳
OLED-
壁挂王字壳OLED显示(硫化氢温湿度三合一无此型号)
2Y-
壁挂王字壳硫化氢传感器外延型
2YOLED-
壁挂王字壳OLED显示硫化氢传感器外延型

100P-
量程0~100ppm

2内置PE头,单硫化氢变送器选用此型号
4内置精装探头,硫化氢温湿度一体默认选用此型号
5外延精装探头,三合一可选此型号

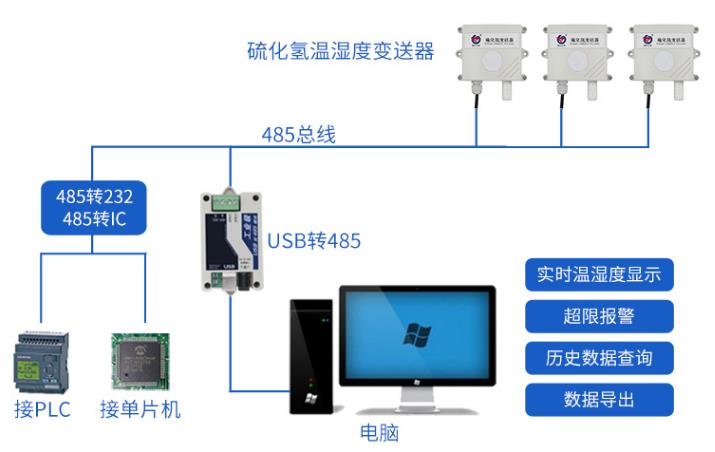

系统框架图

硫化氢变送器系统框架图

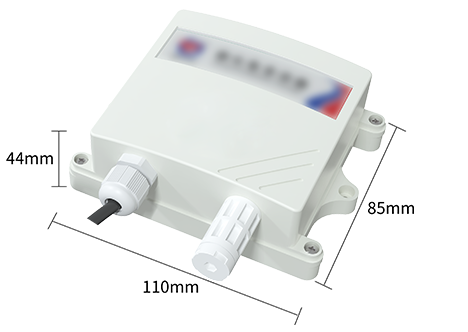

尺寸说明

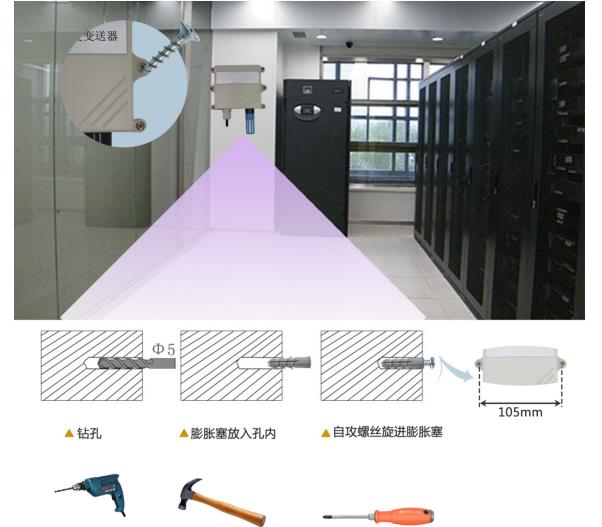

安装说明


接口说明


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
