产品型号:RS-SF6O2WS-N01-MPL-2000P
复合式空气质量变送器
110液晶气体变送器
超声波六氟化硫氧气温湿度变送器
多合一气体检测仪
C3气体变送器
臭氧气体检测仪
单气体检测仪
壁挂多要素变送器
4G气体变送器
氧气变送器
复合式多气体检测仪
氢气变送器
产品概述
六氟化硫为主要用在电力工业的一种人造惰性气体,此气体有着良好的电气绝缘性能及优异的灭弧性能,但随着长时间的使用,可能会发生气体泄漏的问题; 为防止气体泄漏, 我司设计了超声波六氟化硫变送器,此设备利用发送的声波脉冲,测量接收端的时间差,经过标准气体标定,具有反应迅速灵敏、测量量程广、长寿命的特点。同时《电业安全工作规程》 (发电厂和变电站部分)规定,装有 SF6 设备的配电装置 室必须保证 SF6 浓度小 于 1000ppm ,除须装设强力通风装置外,还必须安装能报警的氧量仪和 SF6 气体浓度检测报警仪等监测装置。
设备同时具备监测氧气的功能,反应迅速灵敏、抗干扰能力强的特点, 经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。
设备采用 485 信号输出,标准 ModBus-RTU 通信协议、ModBus 地址可设置,波特率可更改,通信距离最远 2000 米。
功能特点
六氟化硫采用超声波原理检测,具有反应迅速灵敏、测量量程广、长寿命的特点。
同时具备监测氧气的功能,量程 0-30%VOL,测量精度高,可达±3%FS 以内,重复性可达 1%以内。
可选带温湿度,精准测量环境温湿度变化。
产品采用485通信接口,标准 ModBus-RTU 通信协议,通信地址及波特率可设置,最远通信距离 2000米。
10-30V 直流宽电压供电。
结构合理,避免 SF6 长时间堆积在壳体内部。
主要技术参数
项目 | 技术指标 |
SF6 分辨率 | 10ppm |
SF6 最大允许误差 | ±10% (@1000ppm,60%RH,25℃) |
SF6 量程范围 | 0-2000ppm |
SF6 零点漂移 | ±3ppm |
SF6 稳定性 | ≤2%信号值/月 |
SF6 响应时间 | ≤60s |
SF6 预热时间 | ≥30min |
SF6 重复性 | ≤5% |
O2 分辨率 | 0. 1%VOL |
O2 精度 | ±3%FS |
O2 量程 | 0~30%VOL |
O2 使用寿命 | 2 年(默认) 5 年、10 年可选 |
O2 重复性 | ≤1% |
O2 预热时间 | ≥5min |
O2 响应时间 | ≤10s |
O2 稳定性 | ≤5%信号值/年 |
温度测量范围 | -40℃~+80℃ |
温度精度 | ±0.5℃ (@25℃) |
湿度测量范围 | 0~99%RH |
湿度精度 | ±3%RH (@ 60%RH,25℃) |
压力范围 | 86~ 106kPa |
工作温度 | - 10~40℃ |
工作湿度 | ≤98%RH 非结露 |
以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度最大不超过传感器量程的环境下测得。
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,最新技术参数请于购买前参照我司官方说明书,本网站中体现的设备技术参数不能代表本设备最新参数。如有出入,恕不另行通知。
产品选型
RS- | 公司代号 | ||||
SF6O2- | 六氟化硫氧气变送器 | ||||
SF6O2WS- | 六氟化硫氧气温湿度四合一变送器 | ||||
N01- | RS485(ModBus 协议) | ||||
MPL- | 金属外壳超声波原理 | ||||
2000p | 0-2000ppm |
系统框架图

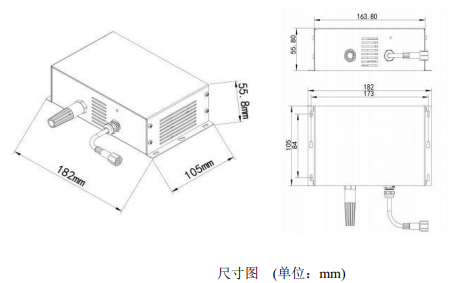

尺寸说明

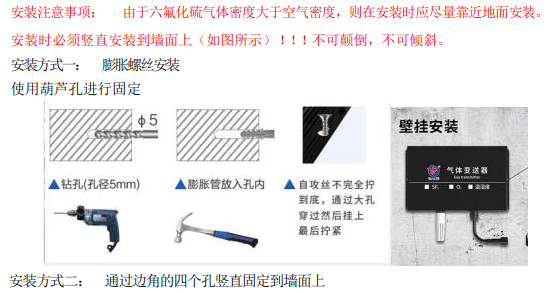

安装说明

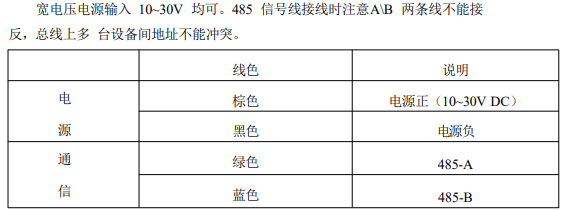

接口说明
