产品概述
110液晶气体变送器是我公司自主研发的一款环境气体浓度监测仪,用于检测空气环境中的气体浓度参数,当浓度超过预置报警值时会发出声光报警信号,以提醒用户及时采取安全措施,防止爆炸及中毒事故发生,从而保障生命、财产安全。
该变送器采用一线大品牌电化学传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点,带有大屏液晶显示。
功能特点
采用一线大品牌电化学传感器,稳定耐用。
采用远程红外遥控技术,无需拆卸即可修改参数。
支持多种气体检测,且量程可定做。
高品质液晶显示屏,现场可直接查看数值。
现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。
产品采用壁挂式壳体,安装方便。
主要技术参数
供电电源 | 10~30V DC | |
平均功耗 | 0.6W(24VDC) | |
输出信号 | 485\4-20mA\0-5V\0-10V | |
重复性 | NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3% O2:≤1% | |
稳定性 | CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 | ≤2%信号值/月 |
CH4/O3 | ≤7%信号值/年 | |
CO(2000ppm)/O2 | ≤5%信号值/年 | |
工作温度 | H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3:-10~50℃ | |
工作湿度 | NH3/H2/CO/H2S/NO2/SO2/O3/PH3:15~90%RH 无冷凝 O2:5~95%RH 无冷凝 CH4:0~95%RH 无冷凝 | |
工作压力 | NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 | 90~110kPa |
NO2 | 91~111kPa | |
CH4 | 80~116kPa | |
CO(2000ppm) | 80~120kPa | |
预热时间 | NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5min |
以上所有规格参数均在环境条件:温度 20℃、相对湿度 50%RH、1 个大气压,待测气 体浓度最大不超过传感器量程的环境下测得。
产品选型
RS- | 公司代号 | ||||
O2 | 30VOL- | O2变送器30VOL量程 | |||
H2S- | 100P- | H2S变送器100 ppm量程 | |||
CH4- | 100LEL- | CH4变送器100 LEL量程 | |||
CO- | 1000P- | CO变送器1000 ppm量程 | |||
2000P- | CO变送器2000ppm量程 | ||||
NO2- | 20P- | NO2变送器20ppm量程 | |||
2000P- | NO2变送器2000ppm量程 | ||||
SO2- | 20P- | SO2变送器20ppm量程 | |||
2000P- | SO2变送器2000ppm量程 | ||||
H2- | 1000P- | H2变送器1000ppm量程 | |||
40000P- | H2变送器40000ppm量程 | ||||
NH3- | 50P- | NH3变送器50ppm量程 | |||
100P- | NH3变送器100ppm量程 | ||||
PH3 | 20P- | PH3变送器20ppm量程 | |||
O3 | 100P- | O3变送器100ppm量程 | |||
CO2 | 2000 | CO2变送器 2000ppm量程 | |||
5000 | CO2变送器 5000ppm量程 | ||||
10000 | CO2变送器 10000ppm量程 | ||||
N01- | RS485(ModBus协议) | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
C | 110液晶气体变送器 |

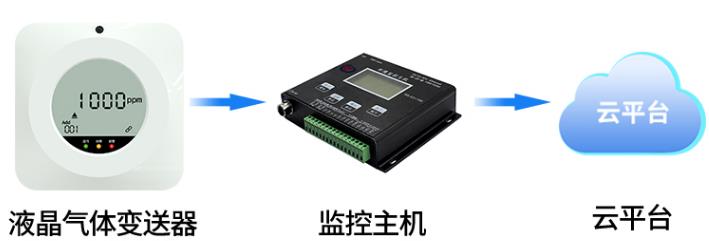

系统框架图

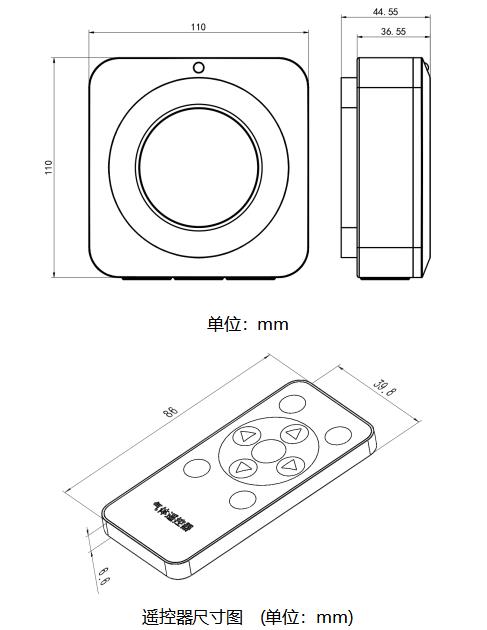

尺寸说明
安装说明

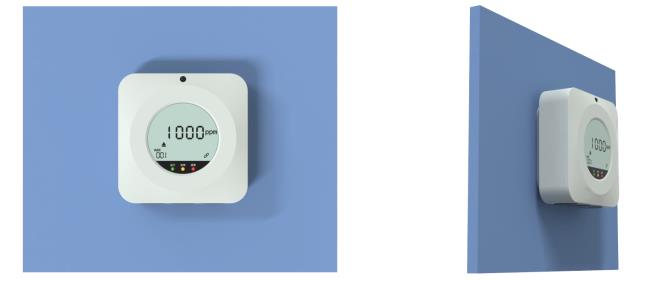

壁挂安装

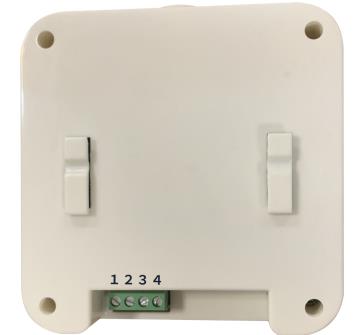

接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A、B两条线不能接反,总线上多台设备间地址不能冲突。
接线位置 | 说明 | |
电源 | 1 | 电源正(10~30V DC) |
2 | 电源负 | |
通信 | 3 | 485-A |
4 | 485-B |
