二氧化硫变送器
产品型号：RS-SO2*-N01-2-*
我司设计的二氧化硫变送器，采用电化学二氧化硫传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。
相关产品
110液晶气体变送器
超声波六氟化硫氧气温湿度变送器
多合一气体检测仪
C3气体变送器
臭氧气体检测仪
单气体检测仪
4G气体变送器
氧气变送器
复合式多气体检测仪
氢气变送器
硫化氢变送器
光学冷媒变送器
产品详情
产品概述
我司设计的二氧化硫变送器，采用电化学二氧化硫传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于需要监测二氧化硫泄漏浓度的场合。
功能特点
量程0-20ppm、0-2000ppm可选，其他量程亦可定做。
测量精度高，可达±3%FS以内,重复性可达2%以内。
可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
主要技术参数
485型：
| 供电电源 | 10~30V DC |
| 平均功耗 | 0.18W |
| 输出信号 | 485 |
| 温度测量范围 | -40℃~80℃ |
| 温度精度 | ±0.5℃（25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 工作压力 | 90~110kPa |
| SO2分辨率 | 20ppm:0.1ppm |
| 2000ppm:1ppm | |
| 重复性 | ≤2% |
| 响应时间 | 20ppm:≤45s |
| 2000ppm:≤70s | |
| 预热时间 | ≥5min |
| 检测精度 | ±5%FS或±10% |
| 零点漂移 | 20ppm:≤±0.5ppm |
| 2000ppm:≤±4ppm | |
| 稳定性 | ≤2%信号值/月 |
模拟量型：
| 供电电源 | 10~30V DC（0~10V输出型 只能24V供电） |
| 平均功耗 | 0.18W |
| 输出信号 | 4~20mA、0~5V、0~10V |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 工作压力 | 90~110kPa |
| SO2分辨率 | 20ppm:0.1ppm |
| 2000ppm:1ppm | |
| 重复性 | ≤2% |
| 响应时间 | 20ppm:≤45s |
| 2000ppm:≤70s | |
| 预热时间 | ≥5min |
| 检测精度 | ±5%FS或±10% |
| 零点漂移 | 20ppm:≤±0.5ppm |
| 2000ppm:≤±4ppm | |
| 稳定性 | ≤2%信号值/月 |
WIFI型：
| 供电电源 | 10~30V DC |
| 平均功耗 | 0.18W |
| 温度测量范围 | -40℃~80℃ |
| 温度精度 | ±0.5℃(25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 工作压力 | 90~110kPa |
| SO2分辨率 | 20ppm:0.1ppm |
| 2000ppm:1ppm | |
| 重复性 | ≤2% |
| 响应时间 | 20ppm:≤45s |
| 2000ppm:≤70s | |
| 预热时间 | ≥5min |
| 检测精度 | ±5%FS或±10% |
| 零点漂移 | 20ppm:≤±0.5ppm |
| 2000ppm:≤±4ppm | |
| 稳定性 | ≤2%信号值/月 |
| WIFI 通信参数 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES |
| 配置工具 | 《蓝牙碰一碰配置》 |
以上所有规格参数均在环境条件：温度 20℃、相对湿度 50%RH、1 个大气压，待测气体浓度最大不超过传感器量程的环境下测得。
产品选型
| RS- | 公司代号 | |||||
| SO2- | SO2浓度变送传感器 | |||||
| SO2WS- | SO2浓度温湿度三合一变送传感器（模拟量型无此型号，OLED显示无此选型，管道式无此选型） | |||||
| N01- | RS485（ModBus协议） | |||||
| I20- | 4~20mA电流输出 | |||||
| V05- | 0~5V电压输出 | |||||
| V10- | 0~10V电压输出 | |||||
| WIFI- | WIFI方式上传（OLED显示无此选型） | |||||
| 4G- | 4G方式上传（OLED显示无此选型） | |||||
| LORA- | LoRa方式上传（OLED显示无此选型） | |||||
| 2- | 壁挂王字壳 | |||||
| OLED- | 壁挂王字壳OLED显示 | |||||
| 2FL- | 王字壳管道式 | |||||
| OLEDFL- | 王字壳OLED显示管道式 | |||||
| 2Y- | 壁挂王字壳SO2传感器外延型 | |||||
| 2YOLED- | 壁挂王字壳OLED显示SO2传感器外延型 | |||||
| 20P- | 量程0~20ppm | |||||
| 2000P- | 量程0~2000ppm | |||||
| 2 | 内置PE头，单二氧化硫选用此型号 | |||||
| 4 | 内置精装探头，二氧化硫温湿度一体默认选用此型号 | |||||
| 5 | 外延精装探头，三合一可选此型号 | |||||

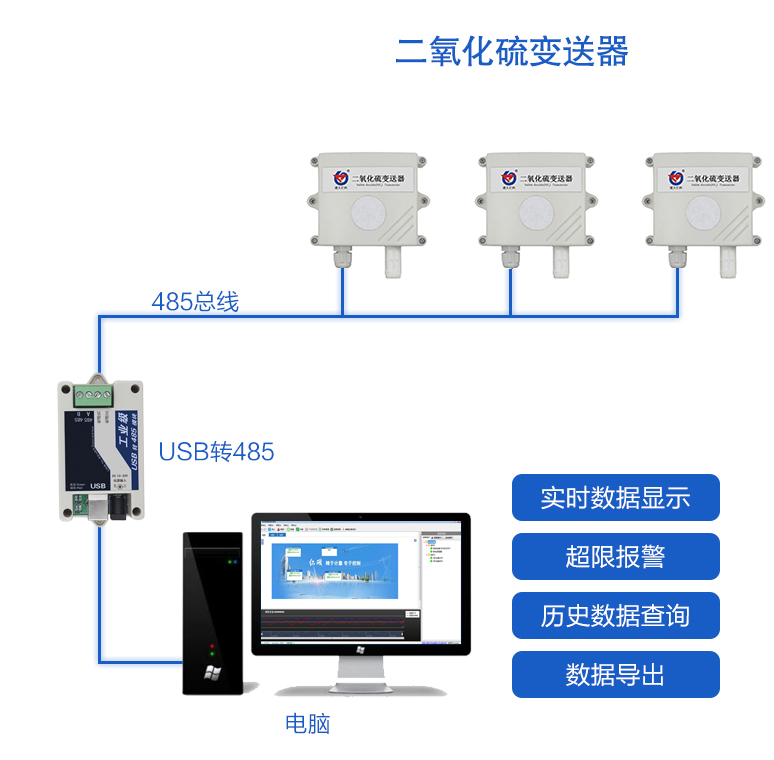

系统框架图

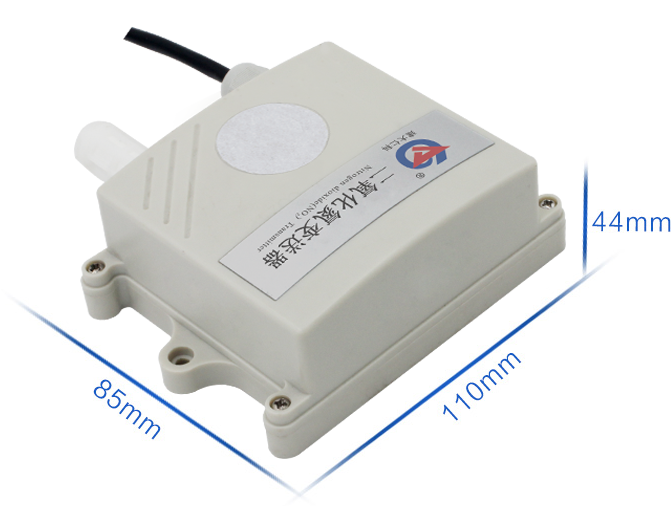

尺寸说明
安装说明
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
