氯气变送器
产品型号：RS-CL2
我公司设计的氯气变送器，采用电化学氯气传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我公司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。
相关产品
复合式空气质量变送器
110液晶气体变送器
超声波六氟化硫氧气温湿度变送器
多合一气体检测仪
C3气体变送器
臭氧气体检测仪
单气体检测仪
壁挂多要素变送器
4G气体变送器
氧气变送器
复合式多气体检测仪
氢气变送器
解决方案
地下车库CO监测485总线解决方案（液晶显示型）
地下管廊环境监控解决方案
ups、精密空调、门禁、环境监控系统
配电室六氟化硫\氧气监测系统
地下车库CO在线监测二总线
地下车库一氧化碳监控485总线
产品详情
产品概述
我公司设计的氯气变送器，采用电化学氯气传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我公司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于车间、化工厂、电子工业、密闭生活场所等需要实时监测氯气浓度的场合。
功能特点
采用电化学传感器，稳定耐用。
量程0~20ppm、0~50ppm，0~100ppm可选,其他量程亦可定做。
测量精度高，可达±10%以内,重复性可达3%以内。
可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
主要技术参数
485型：
| 供电电源 | 10~30V DC |
| 输出信号 | 485 |
| 功耗 | 0.12W |
| 温度测量范围 | -40℃~+80℃ |
| 温度精度 | ±0.5℃（25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 压力范围 | 90~110kPa |
| 稳定性 | ≤2%信号值/月 |
| 氯气零点漂移（-20~40℃） | ±3%FS |
| 重复性 | ≤3% |
| 使用寿命 | ≥24个月 |
| 量程 | 0~20ppm、0~50ppm，0~100ppm |
| 精度 | ±10% |
| 分辨率 | 0~100ppm：1ppm 0~20ppm、0~50ppm：0.1ppm |
| 响应时间 | ≤60s |
| 预热时间 | ≥5min |
模拟量型：
| 供电电源 | 10~30V DC |
| 输出信号 | 4-20mA、0-5V、0-10V |
| 功耗 | 0.25W |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 压力范围 | 90~110kPa |
| 稳定性 | ≤2%信号值/月 |
| 氯气零点漂移（-20~40℃） | ±3%FS |
| 重复性 | ≤3% |
| 使用寿命 | ≥24个月 |
| 量程 | 0~20ppm、0~50ppm，0~100ppm |
| 精度 | ±10% |
| 分辨率 | 0~100ppm：1ppm 0~20ppm、0~50ppm：0.1ppm |
| 响应时间 | ≤60s |
| 预热时间 | ≥5min |
WiFi型：
| 供电电源 | 10~30V DC |
| 功耗 | 0.12W |
| 温度测量范围 | -40℃~+80℃ |
| 温度精度 | ±0.5℃（25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 压力范围 | 90~110kPa |
| 稳定性 | ≤2%信号值/月 |
| 氯气零点漂移（-20~40℃） | ±3%FS |
| 重复性 | ≤3% |
| 使用寿命 | ≥24个月 |
| 量程 | 0~20ppm、0~50ppm，0~100ppm |
| 精度 | ±10% |
| 分辨率 | 0~100ppm：1ppm 0~20ppm、0~50ppm：0.1ppm |
| 响应时间 | ≤60s |
| 预热时间 | ≥5min |
| WiFi 通信参数 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES |
| 配置工具 | 《蓝牙碰一碰配置》 |
产品选型
| RS- | 公司代号 | ||||
| Cl2- | 氯气变送传感器 | ||||
| Cl2WS- | 氯气温湿度三合一变送传感器（不支持模拟量型） | ||||
| N01- | RS485（ModBus协议） | ||||
| I20- | 4~20mA电流输出信号 | ||||
| V05- | 0~5V电压输出信号 | ||||
| V10- | 0~10V电压输出信号 | ||||
| WIFI- | WIFI型 | ||||
| 2- | 壁挂王字壳 | ||||
| OLED- | 王字壳带OLED屏幕 | ||||
| 2Y- | 外延型氯气变送器 | ||||
| 2YOLED- | 外延型氯气变送器带OLED 屏幕 | ||||
| 20P | 对应量程0~20ppm | ||||
| 50P | 对应量程0~50ppm | ||||
| 100P | 对应量程0~100ppm | ||||
系统框架图

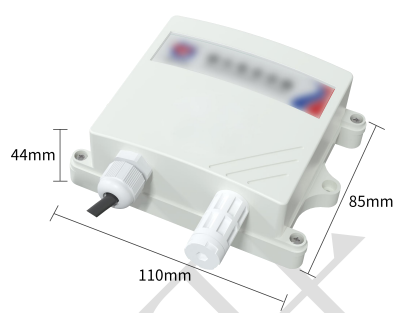

尺寸说明

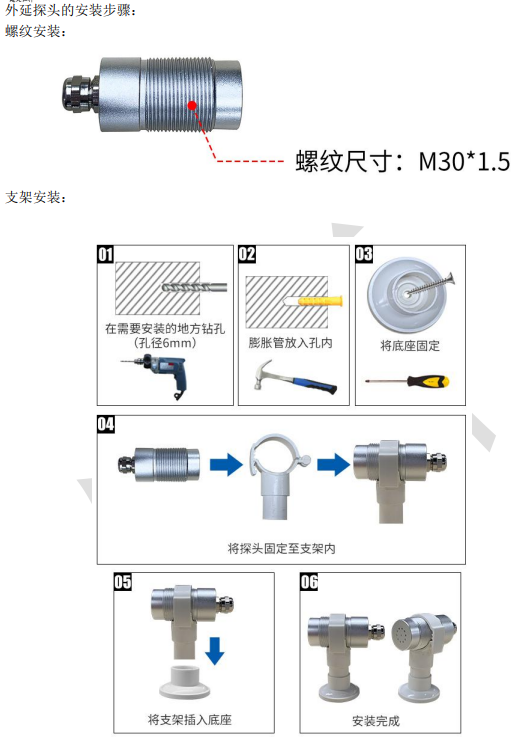

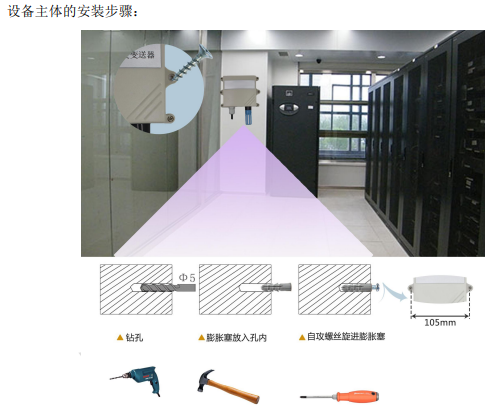

安装说明
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
